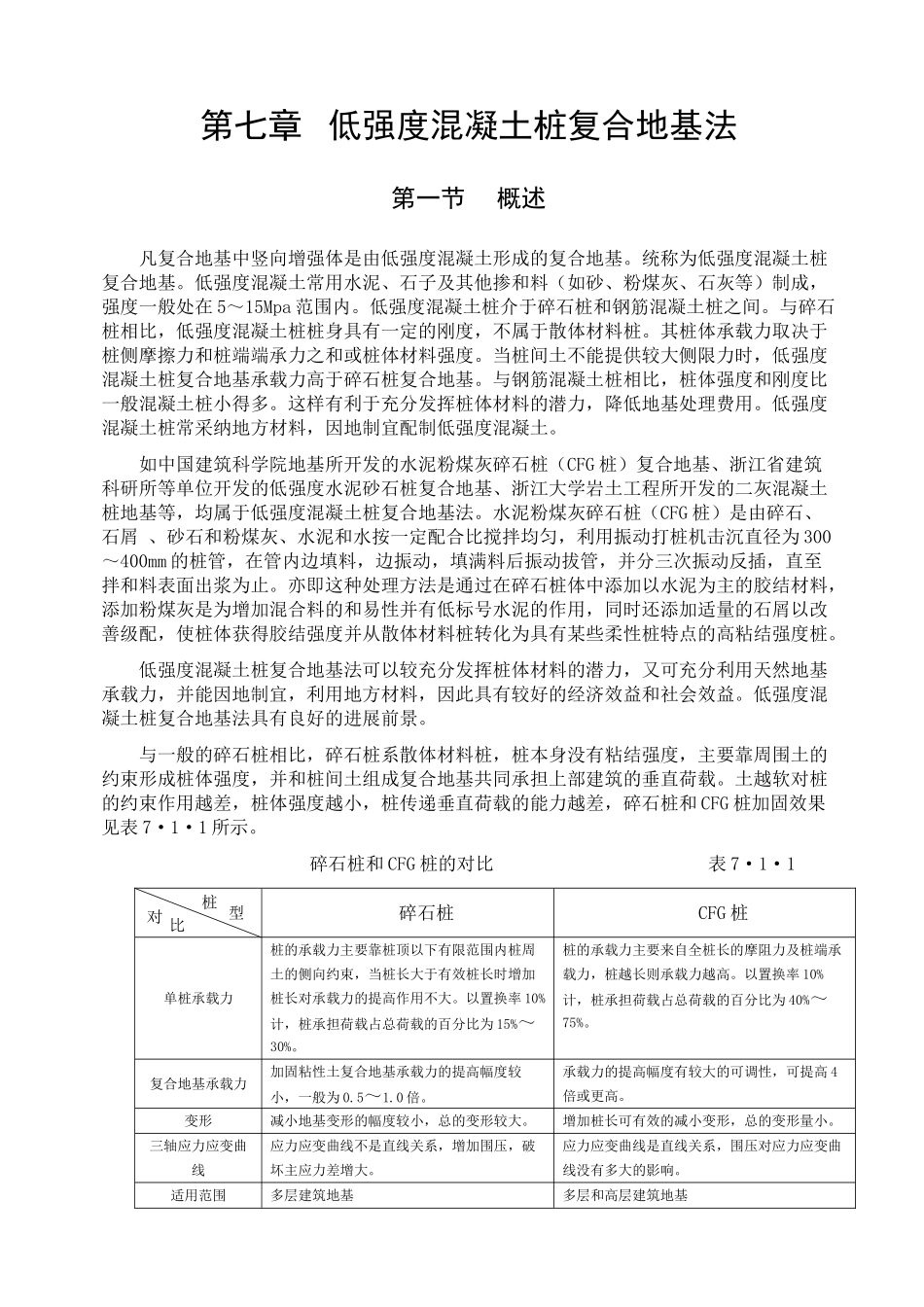

第七章 低强度混凝土桩复合地基法第一节 概述凡复合地基中竖向增强体是由低强度混凝土形成的复合地基。统称为低强度混凝土桩复合地基。低强度混凝土常用水泥、石子及其他掺和料（如砂、粉煤灰、石灰等）制成，强度一般处在 5～15Mpa 范围内。低强度混凝土桩介于碎石桩和钢筋混凝土桩之间。与碎石桩相比，低强度混凝土桩桩身具有一定的刚度，不属于散体材料桩。其桩体承载力取决于桩侧摩擦力和桩端端承力之和或桩体材料强度。当桩间土不能提供较大侧限力时，低强度混凝土桩复合地基承载力高于碎石桩复合地基。与钢筋混凝土桩相比，桩体强度和刚度比一般混凝土桩小得多。这样有利于充分发挥桩体材料的潜力，降低地基处理费用。低强度混凝土桩常采纳地方材料，因地制宜配制低强度混凝土。如中国建筑科学院地基所开发的水泥粉煤灰碎石桩（CFG 桩）复合地基、浙江省建筑科研所等单位开发的低强度水泥砂石桩复合地基、浙江大学岩土工程所开发的二灰混凝土桩地基等，均属于低强度混凝土桩复合地基法。水泥粉煤灰碎石桩（CFG 桩）是由碎石、石屑 、砂石和粉煤灰、水泥和水按一定配合比搅拌均匀，利用振动打桩机击沉直径为 300～400mm 的桩管，在管内边填料，边振动，填满料后振动拔管，并分三次振动反插，直至拌和料表面出浆为止。亦即这种处理方法是通过在碎石桩体中添加以水泥为主的胶结材料，添加粉煤灰是为增加混合料的和易性并有低标号水泥的作用，同时还添加适量的石屑以改善级配，使桩体获得胶结强度并从散体材料桩转化为具有某些柔性桩特点的高粘结强度桩。低强度混凝土桩复合地基法可以较充分发挥桩体材料的潜力，又可充分利用天然地基承载力，并能因地制宜，利用地方材料，因此具有较好的经济效益和社会效益。低强度混凝土桩复合地基法具有良好的进展前景。与一般的碎石桩相比，碎石桩系散体材料桩，桩本身没有粘结强度，主要靠周围土的约束形成桩体强度，并和桩间土组成复合地基共同承担上部建筑的垂直荷载。土越软对桩的约束作用越差，桩体强度越小，桩传递垂直荷载的能力越差，碎石桩和 CFG 桩加固效果见表 7·1·1 所示。 碎石桩和 CFG 桩的对比 表 7·1·1 碎石桩CFG 桩单桩承载力桩的承载力主要靠桩顶以下有限范围内桩周土的侧向约束，当桩长大于有效桩长时增加桩长对承载力的提高作用不大。以置换率 10%计，桩承担荷载占总荷载的百分比为 15%～30%。桩的承载力主要来自全桩长的摩阻力及桩端承载力，桩越长则承载力...
