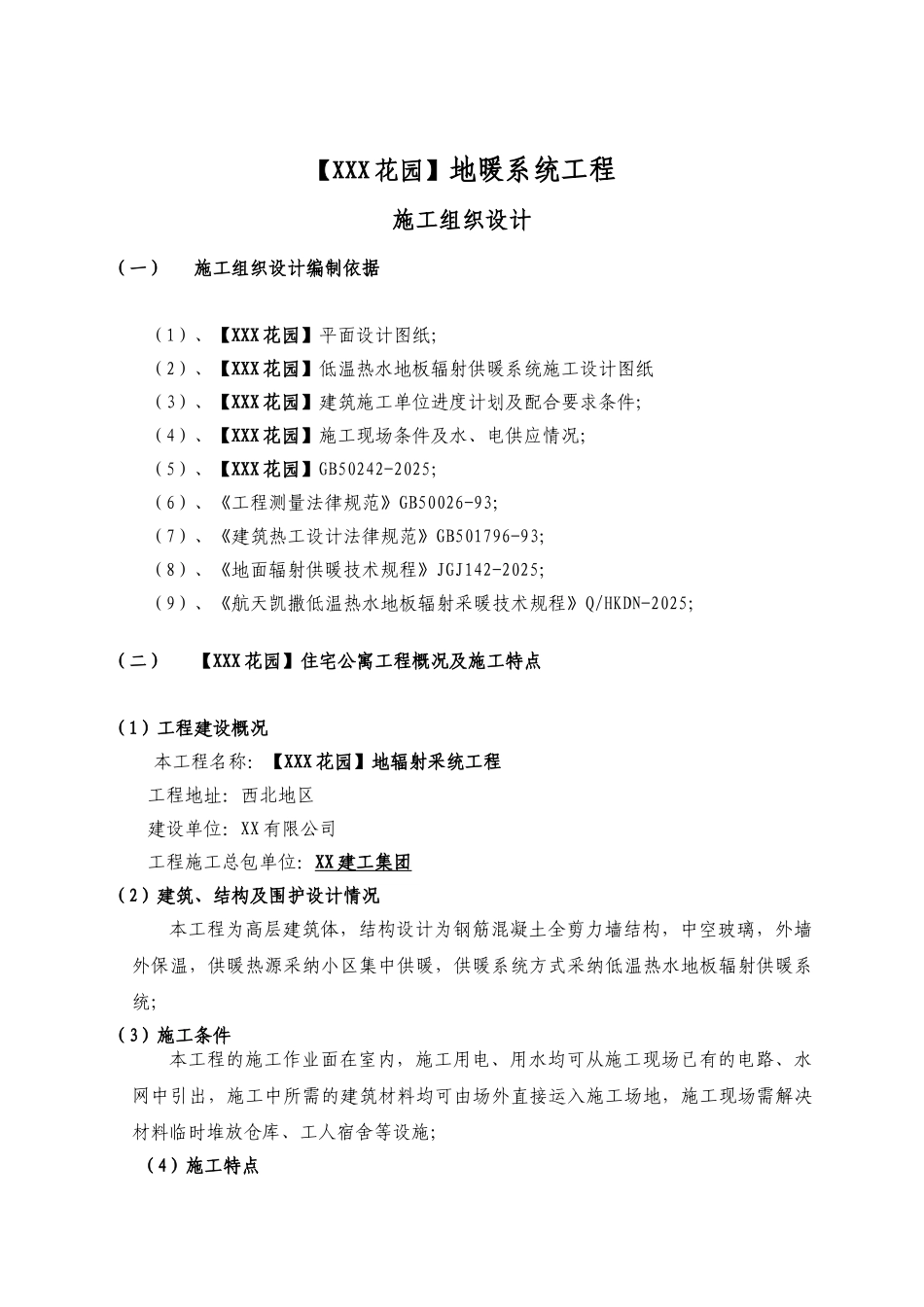

【XXX 花园】地暖系统工程施工组织设计（一）施工组织设计编制依据 （1）、【XXX 花园】平面设计图纸；（2）、【XXX 花园】低温热水地板辐射供暖系统施工设计图纸（3）、【XXX 花园】建筑施工单位进度计划及配合要求条件；（4）、【XXX 花园】施工现场条件及水、电供应情况；（5）、【XXX 花园】GB50242-2025；（6）、《工程测量法律规范》GB50026-93；（7）、《建筑热工设计法律规范》GB501796-93；（8）、《地面辐射供暖技术规程》JGJ142-2025；（9）、《航天凯撒低温热水地板辐射采暖技术规程》Q/HKDN-2025；（二）【XXX 花园】住宅公寓工程概况及施工特点（1）工程建设概况本工程名称：【XXX 花园】地辐射采统工程工程地址：西北地区建设单位：XX 有限公司工程施工总包单位：XX 建工集团 （2）建筑、结构及围护设计情况本工程为高层建筑体，结构设计为钢筋混凝土全剪力墙结构，中空玻璃，外墙外保温，供暖热源采纳小区集中供暖，供暖系统方式采纳低温热水地板辐射供暖系统；（3）施工条件本工程的施工作业面在室内，施工用电、用水均可从施工现场已有的电路、水网中引出，施工中所需的建筑材料均可由场外直接运入施工场地，施工现场需解决材料临时堆放仓库、工人宿舍等设施；（4）施工特点本地暖系统工程施工为“分部工程”，施工进度计划应考虑工程土建方的施工进度计划的安排，并需工程土建施工方配合；本地暖系统工程施工范围：分/集水器安装及之后的全部地暖系统工程以及主管井至户内分水器段的施工（地暖系统中的混凝土填充层的浇注、公共部分填充层的浇注及地面找平交由施工土建方施工）；（三）地暖系统工程施工方案本供暖系统工程采纳航天凯撒低温热水地板辐射供暖系统（以下简称地暖系统）（1）地暖系统施工工序确认地暖施工进场条件敷设保温隔热板、复铝箔管路闭合，进行水压试验填充层浇筑混凝土管路系统调试、检验（2）地暖系统施工技术措施1、地暖系统绝热层的铺设1-1 绝热层应铺设在经过认真找平的基层上。1-2 绝热层应铺设平整、对接严密1-3 铺设保温板时，接缝处增加塑料钉，使保温板平面接口留有缝隙，塑料钉直径 5㎜（不包括伸缩缝墙边）2、地暖 PPR 直埋管道系统的配管和敷设2-1 按低温热水辐射采暖系统设计图纸的要求，进行放线并配管，同一环路的加热管应保持水平。2-2 地暖加热管的弯曲半径不应小于管道外径的 8 倍，以防加热管材弯折变形。2-3 填充层内的加热管若有必要加接头时，则必须为同质...
