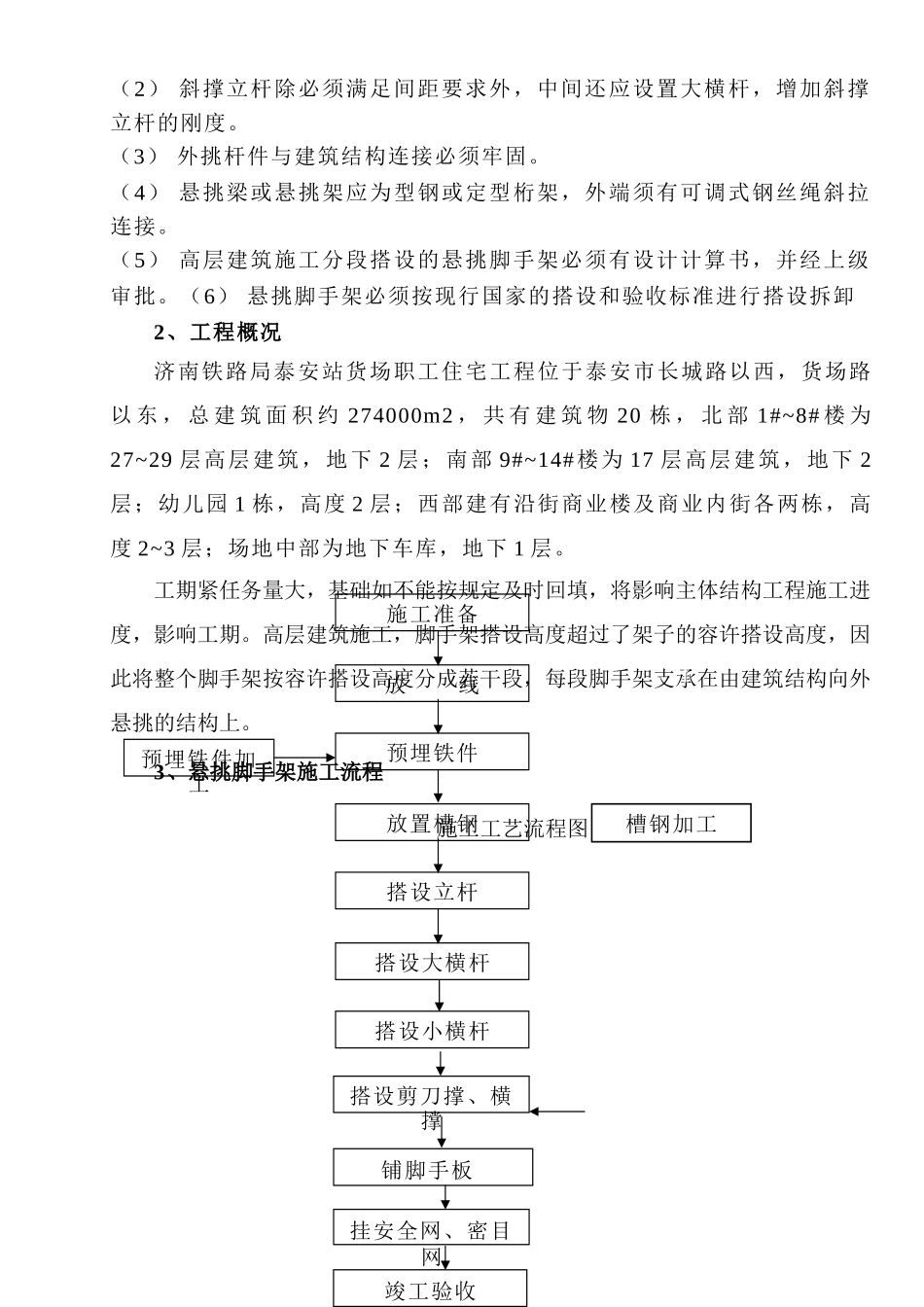

XX 货场职工住宅工程施工方案 编制单位：XX工程局 编制日期： 外脚手架方案1、编制依据1、本施工方案设计严格根据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001、J84-2001）编制，本工程扣件式钢管脚手架的设计与施工除符合以上法律规范外，还符合国家现行有关强制性标准的规定。2、高层建筑施工分段搭设的脚手架，根据 JGJ59-99“建筑施工安全检查标准”，应满足下列的要求：（1） 斜撑立杆底部固定必须牢固。（2） 斜撑立杆除必须满足间距要求外，中间还应设置大横杆，增加斜撑立杆的刚度。（3） 外挑杆件与建筑结构连接必须牢固。（4） 悬挑梁或悬挑架应为型钢或定型桁架，外端须有可调式钢丝绳斜拉连接。（5） 高层建筑施工分段搭设的悬挑脚手架必须有设计计算书，并经上级审批。（6） 悬挑脚手架必须按现行国家的搭设和验收标准进行搭设拆卸2、工程概况济南铁路局泰安站货场职工住宅工程位于泰安市长城路以西，货场路以 东 ， 总 建 筑 面 积 约 274000m2 ， 共 有 建 筑 物 20 栋 ， 北 部 1#~8# 楼 为27~29 层高层建筑，地下 2 层；南部 9#~14#楼为 17 层高层建筑，地下 2层；幼儿园 1 栋，高度 2 层；西部建有沿街商业楼及商业内街各两栋，高度 2~3 层；场地中部为地下车库，地下 1 层。工期紧任务量大，基础如不能按规定及时回填，将影响主体结构工程施工进度，影响工期。高层建筑施工，脚手架搭设高度超过了架子的容许搭设高度，因此将整个脚手架按容许搭设高度分成若干段，每段脚手架支承在由建筑结构向外悬挑的结构上。3、悬挑脚手架施工流程施工工艺流程图放 线放置槽钢槽钢加工预埋铁件施工准备搭设大横杆搭设立杆搭设小横杆搭设剪刀撑、横撑铺脚手板 挂安全网、密目网竣工验收预埋铁件加工4.施工工艺1#、2#、3#、7#楼的 4 层，4#、5#、6#楼 1 层、9#~14#档的 1 层采纳扣件式双排落地式钢管脚手架，钢管采纳外径 48mm，壁厚 3.5mm 的钢管。：钢管架待一层施工完毕后,将室外地坪平整夯实, 铺设 150 厚石渣，100 厚 素 砼 ， 上 口 向 外 坡 1% ， 宽 度 距 外 墙 1500mm ， 外 设 排 水 沟250×200mm，并做好排水坡度； 内外两立杆下部通垫 50mm 厚的木板。：1#、2#、3#、7#楼的自 4 层顶开始悬挑，每段悬挑 6 层，共计悬挑 4 次；4#、5#、6#楼 1 层顶开始悬挑，每段悬挑 6 层，共计悬挑 5 次、9#~14#档的 1 ...
