住宅楼施工电梯外脚手架施工方案

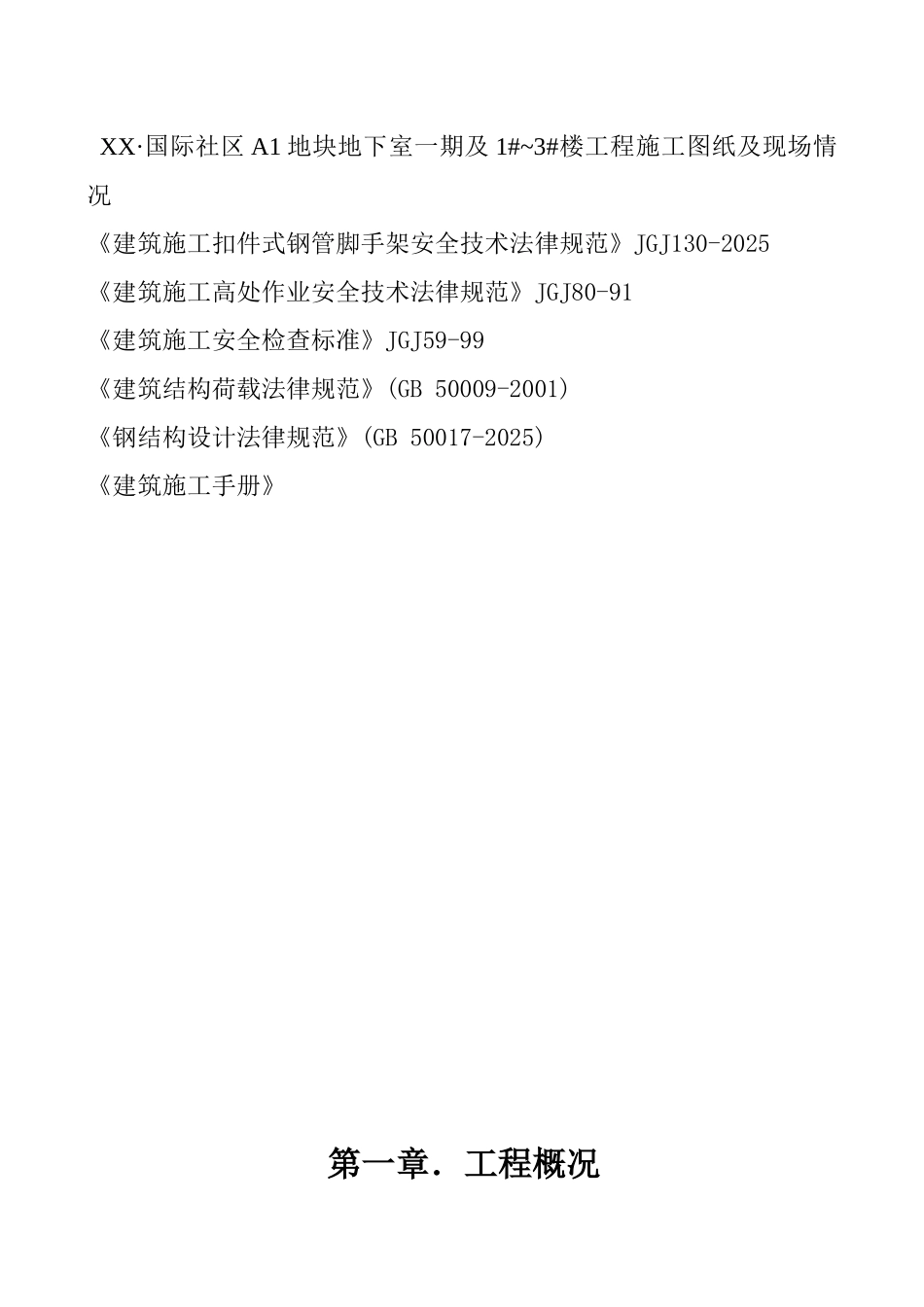

目 录编制依据 ..................................................2第一章 工程概况...........................................3第二章 施工准备...........................................4第三章 施工组织部署.......................................5第四章 构造要求及技术措施.................................5第五章 安全防护措施.......................................8第六章 脚手架的搭设及拆除施工工艺.........................9第七章 质量、安全保证体系................................10第八章 安全施工技术措施..................................11第九章 文明施工要求......................................13第十章 稳定承载计算......................................14编制依据：XX·国际社区 A1 地块地下室一期及 1#~3#楼工程施工图纸及现场情况《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025《建筑施工高处作业安全技术法律规范》JGJ80-91《建筑施工安全检查标准》JGJ59-99 《建筑结构荷载法律规范》(GB 50009-2001)《钢结构设计法律规范》(GB 50017-2025)《建筑施工手册》第一章．工程概况本工程为厦门市 XX·国际社区 A1 地块地下室一期及 1#~3#楼工程，位于厦门市集美区杏林湾。本工程为大型房地产项目， A1 地块 1#、2#、3#栋建筑高度约 99 米，总建筑面积约为 43000m2，结构形式为框剪结构。本工程拟在 1#楼 1-13 轴处、2#楼 2-13 轴处、3#楼 3-13 轴处各设置 1 台施工电梯，施工电梯与大楼连接处通道在 8 层楼面以下拟采纳双排立杆落地式脚手架，立杆基础直接落在地下室顶板面上，离墙距离 0.35m，搭设高度为23.75m，搭设宽度为 5m。架体材料采纳 Φ48×3.0 普通钢管，外架基本构造参数见下表要求：立杆间距（m）小横杆间距（m）大横杆步距（m）纵向横向1.251.051.251.8 施工电梯与大楼连接处通道在 8 层楼面至屋面拟分四段搭设悬挑脚手架，分别在 8 层楼面悬挑、14 层楼面悬挑、20 层楼面悬挑、26 层楼面悬挑。悬挑脚手架悬挑梁采纳 16 号工字钢，钢梁悬挑长度为 1.5m，锚固长度为 2.3m，采纳预埋 Φ20 圆钢的方式对悬挑钢梁进行锚固，每段悬挑架搭设高度为 17.4m。悬挑脚手架除悬挑工字钢梁以外的架体搭设要求与离墙距离同双排立杆落地式脚手架。第二章. 施工准备2.1 材料准备及材质要求：2.1.1 钢管：外架全部采纳 φ48×...
