住宅楼测量监控施工方案及测量常用表格

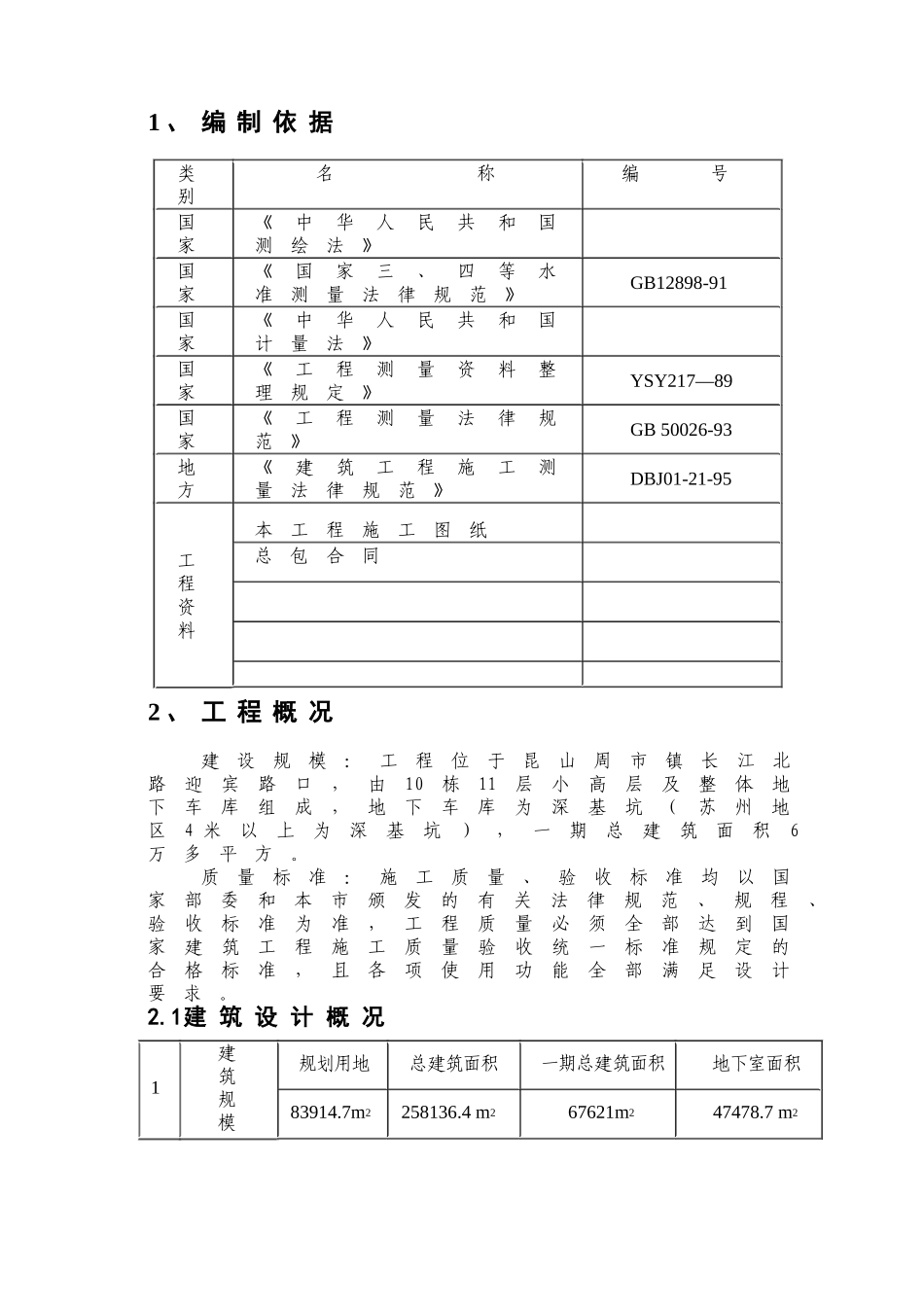

1 、 编 制 依 据类别名 称编 号国家《中华人民共和国测绘法》国家《国家三、四等水准测量法律规范》GB12898-91国家《中华人民共和国计量法》国家《工程测量资料整理规定》YSY217—89国家《工程测量法律规范》GB 50026-93地方《建筑工程施工测量法律规范》DBJ01-21-95工程资料本工程施工图纸总包合同 2 、 工 程 概 况建设规模：工程位于昆山周市镇长江北路迎宾路口，由10栋11层小高层及整体地下车库组成，地下车库为深基坑（苏州地区4 米以上为深基坑），一期总建筑面积6万多平方。质量标准：施工质量、验收标准均以国家部委和本市颁发的有关法律规范、规程、验收标准为准，工程质量必须全部达到国家建筑工程施工质量验收统一标准规定的合格标准，且各项使用功能全部满足设计要求。2.1建 筑 设 计 概 况1建筑规模规划用地总建筑面积一期总建筑面积 地下室面积83914.7m2258136.4 m267621m247478.7 m22层 数地上11层，地下1 层3层高(m)地下室(m)首层(m)标准层(m)其他层高（m ）2.82.82.84建筑形状矩形2.2结 构 设 计 概 况1柱网尺寸2标高（m ）地下室标高檐口高-2.8m32.2m3 、 施 工 安 排3.1 建 立 健 全 测 量 管 理 制 度测量工作必须严格执行项目部制定的《项目测量管理办法》的规定，即[ 红线基桩交接] 、[ 施测复查] 、[ 内业复查] 、[ 资料交接] 、[ 仪器使用和保管] 等一系列测量管理制度。甲方提供的红线桩和坐标、水准点核验,现场测量控制网（含平面主轴线和水准点），地面标高方格网，±0.00 以下测量放线均由项目技术部负责组织和主持，项目质量部负责验线，项目部验线合格后，报监理公司，未经监理公司签认不得进行下道工序。在整个工程测量过程中，项目部主管测量的技术人员必须监控测量工作的原始记录，施测人员必须签字，且不得随意涂改和损坏。对原始资料和测量成果资料由项目技术部妥善归档保管。3.2 人 员 配 备考虑该工程的重要性和测量的复杂性，对人员的选用严格把关，项目技术部设测量负责人一名，配备两名专业测量员。所有参加施测的人员必须持有相应的上岗证。4 施 工 准 备4.1 技 术 准 备4.1.1协助测绘院进行红线桩的钉桩工作, 并办理接桩手续，同时进行红线桩的较合。4.1.2根据建筑物的位置、形状周边环境，确定建筑物的定位方法及施工控制网的布设方法。4.2 仪 器 配 备要做好施工控制测量工作，仪器是保证。为满足测量精度的要求, 测量...
