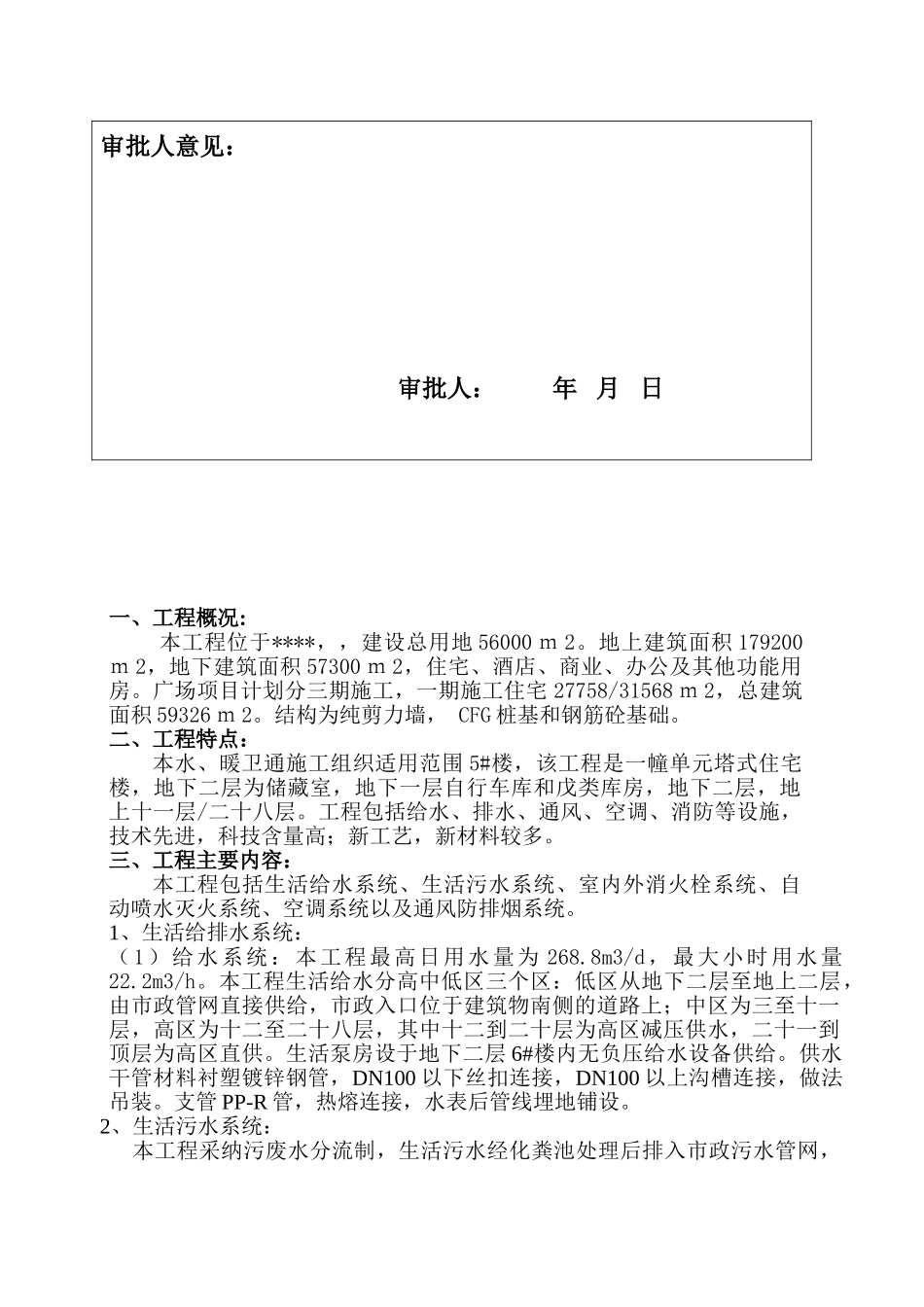

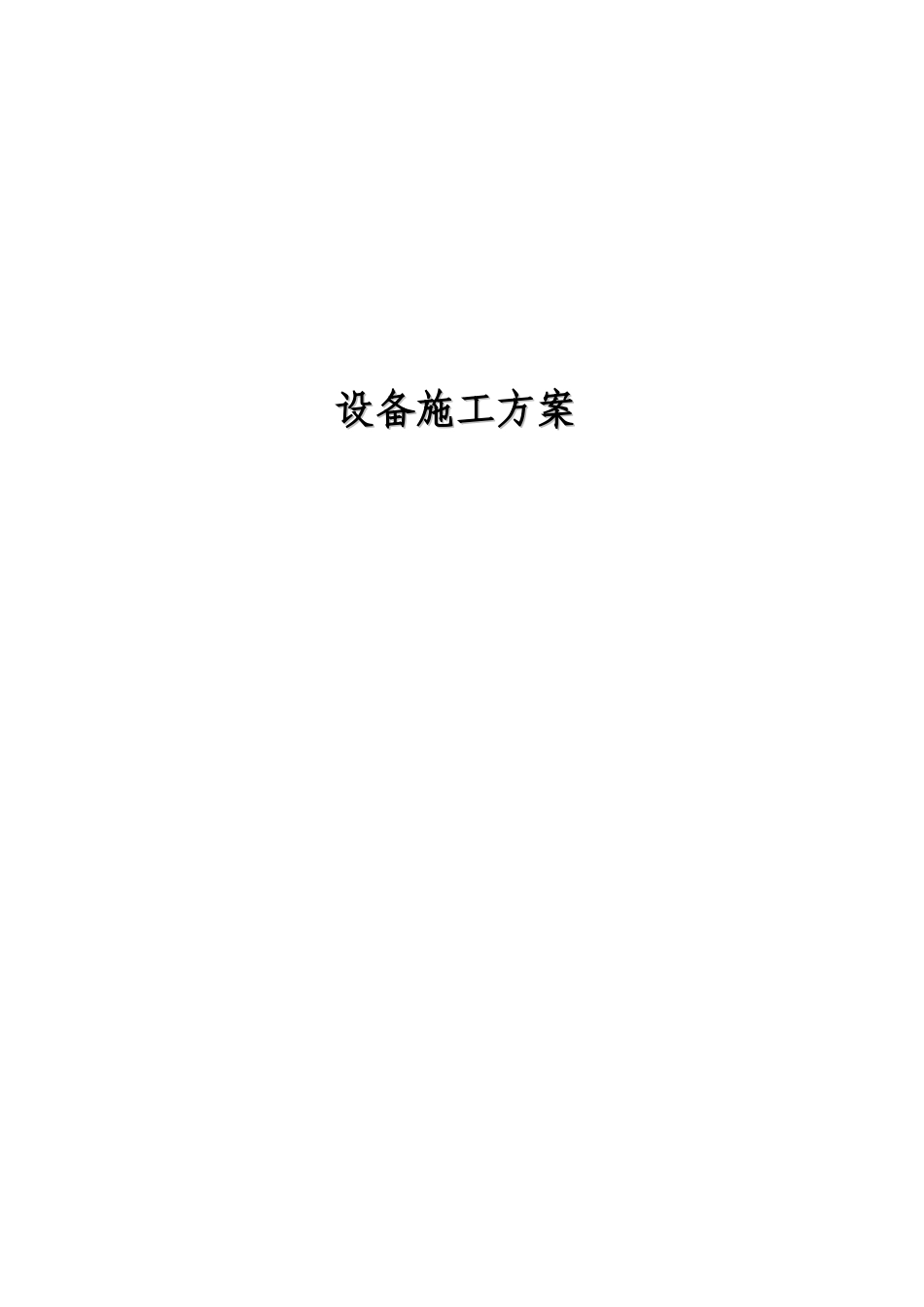

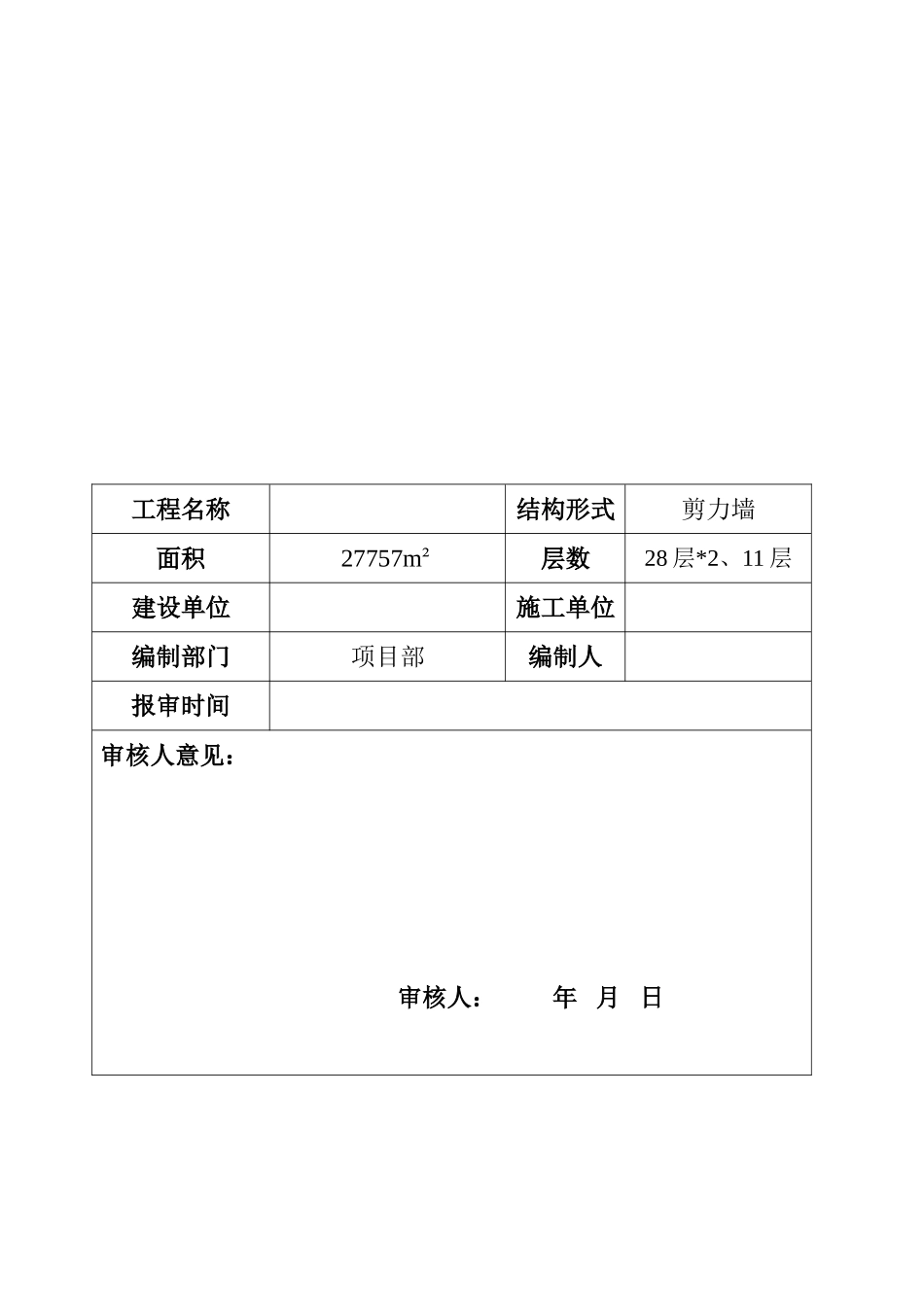

设备施工方案设备施工方案工程名称结构形式剪力墙面积27757m²层数28 层*2、11 层建设单位施工单位编制部门项目部编制人报审时间审核人意见：审核人： 年 月 日审批人意见：审批人： 年 月 日一、工程概况: 本工程位于****，，建设总用地 56000 ｍ 2。地上建筑面积 179200ｍ 2，地下建筑面积 57300 ｍ 2，住宅、酒店、商业、办公及其他功能用房。广场项目计划分三期施工，一期施工住宅 27758/31568 ｍ 2，总建筑面积 59326 ｍ 2。结构为纯剪力墙， CFG 桩基和钢筋砼基础。二、工程特点：本水、暖卫通施工组织适用范围 5#楼，该工程是一幢单元塔式住宅楼，地下二层为储藏室，地下一层自行车库和戊类库房，地下二层，地上十一层/二十八层。工程包括给水、排水、通风、空调、消防等设施，技术先进，科技含量高；新工艺，新材料较多。三、工程主要内容：本工程包括生活给水系统、生活污水系统、室内外消火栓系统、自动喷水灭火系统、空调系统以及通风防排烟系统。1、生活给排水系统：（1）给水系统：本工程最高日用水量为 268.8m3/d，最大小时用水量22.2m3/h。本工程生活给水分高中低区三个区：低区从地下二层至地上二层，由市政管网直接供给，市政入口位于建筑物南侧的道路上；中区为三至十一层，高区为十二至二十八层，其中十二到二十层为高区减压供水，二十一到顶层为高区直供。生活泵房设于地下二层 6#楼内无负压给水设备供给。供水干管材料衬塑镀锌钢管，DN100 以下丝扣连接，DN100 以上沟槽连接，做法吊装。支管 PP-R 管，热熔连接，水表后管线埋地铺设。2、生活污水系统：本工程采纳污废水分流制，生活污水经化粪池处理后排入市政污水管网，废水统一排入小区处理站，有中水站统一管理；地上各层生活废水靠重力流排出，地下室采纳压力排水；污废水管道各立管单独设置专用通气立管。本工程采纳材料 U-PVC 排水管粘接，废污互用立管排气。3、室内外消防系统：室内消火栓系统采纳临时高压制，消防用水量为 20L/s，水枪充实水柱 11 米，保证两股水柱达到任何部位，消火栓系统工作压力 1.10Mpa.消防泵等消防给水设施设置于 1#楼内。消火栓系统设置两套水泵接合器，水泵接合器为地下式;地下二层到十八层为旋转减压稳压消火栓, 消火栓箱 规 格 为 1000×700×160 ， 单 栓 型 带 消 防 软 盘 消 火 栓 ， 枪 口 直 径 为19mm，箱内设启泵按钮，指示灯各一个。室外消火栓将沿建筑群外设置...
