体育馆临时用电施工工艺VIP专享

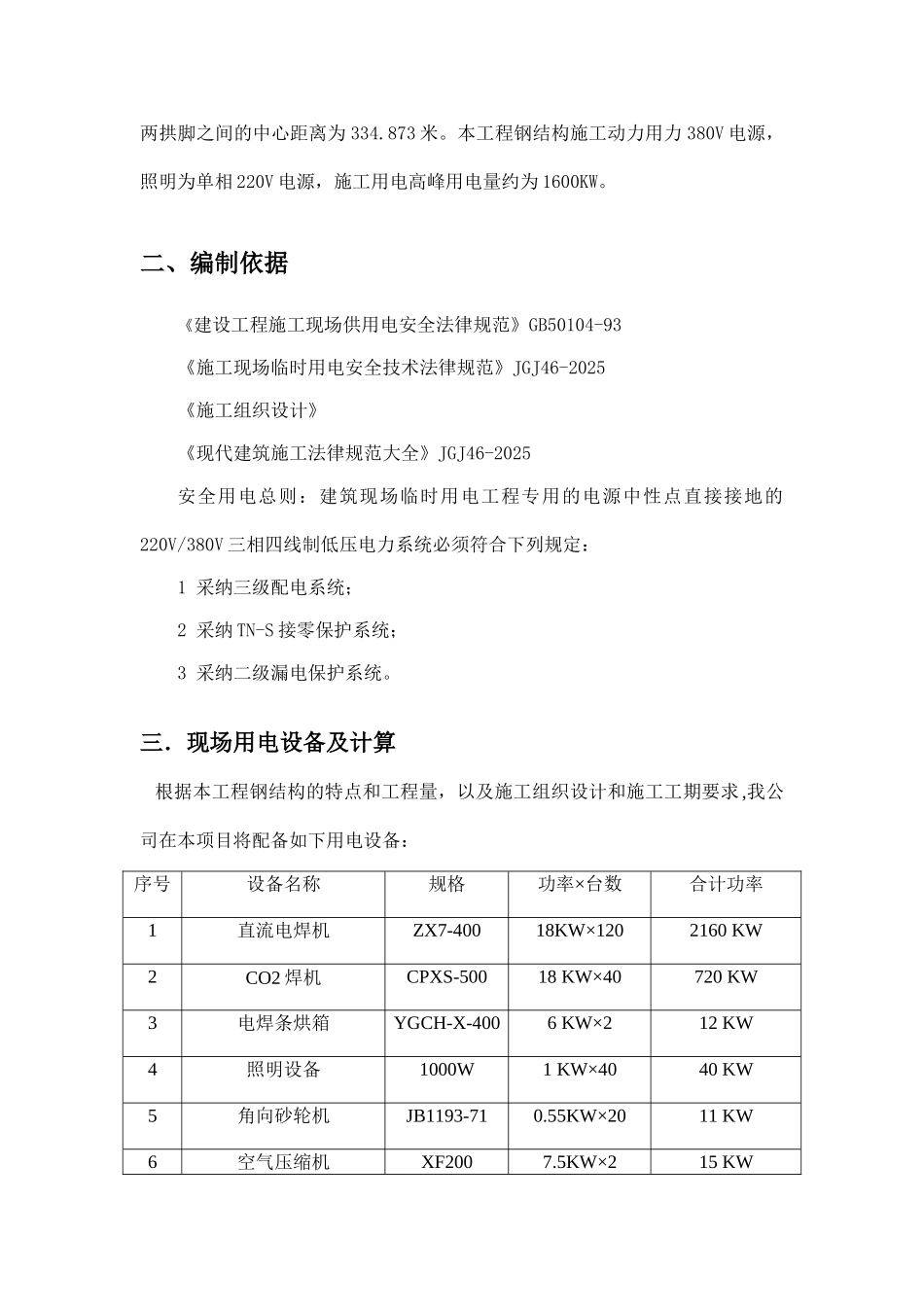

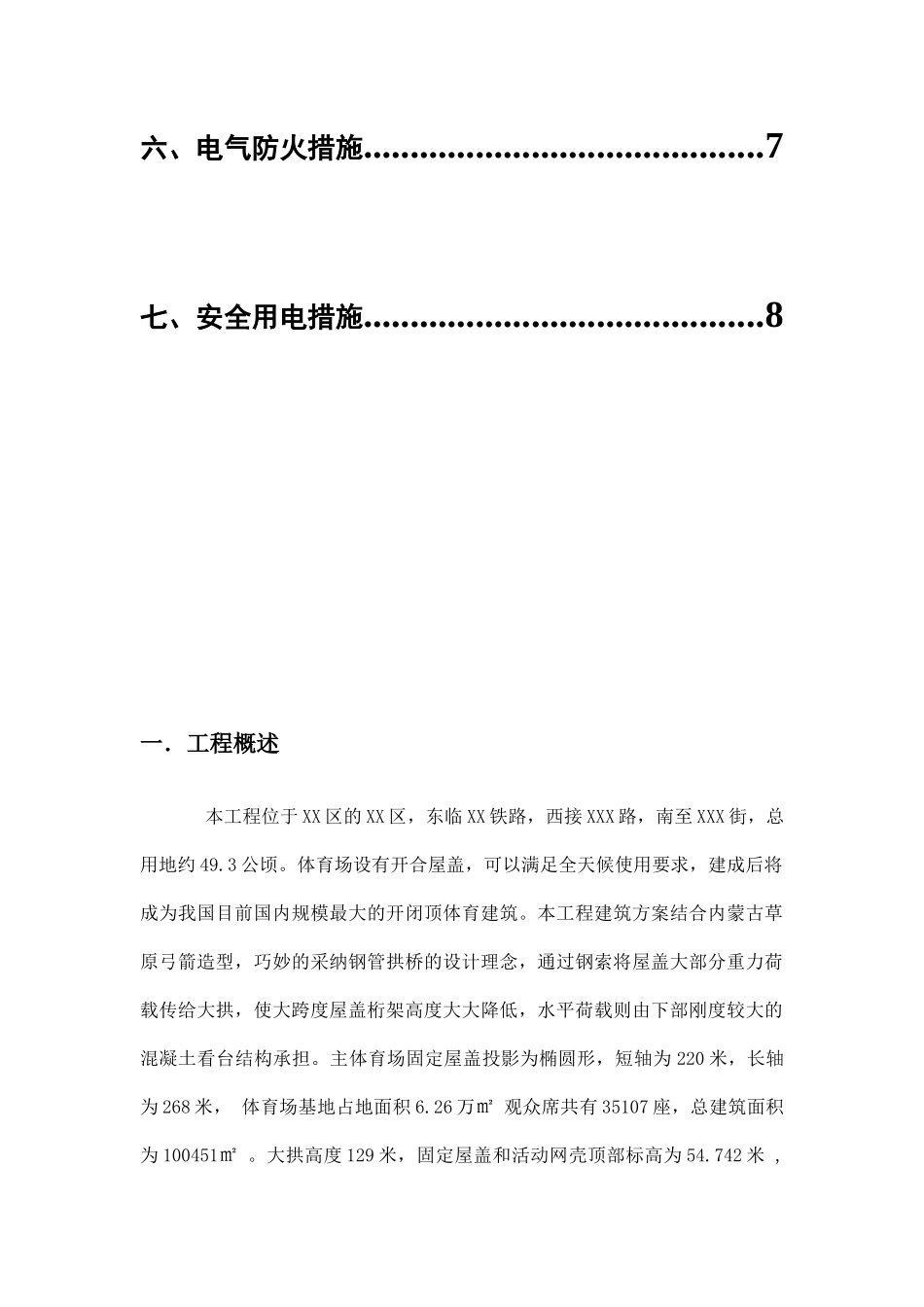

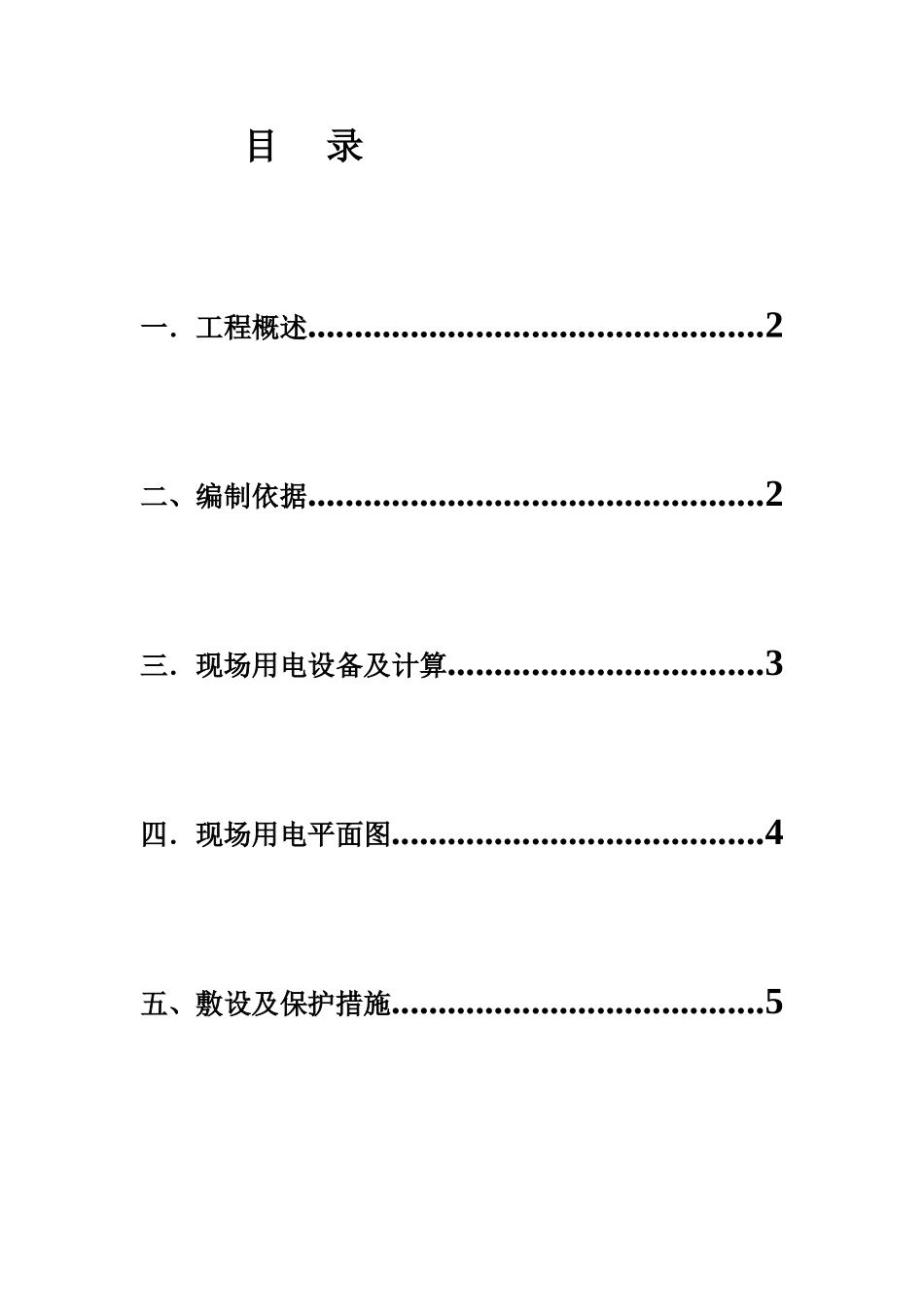

目 录 一．工程概述.................................................2二、编制依据.................................................2三．现场用电设备及计算..................................3四．现场用电平面图........................................4五、敷设及保护措施........................................5六、电气防火措施...........................................7七、安全用电措施...........................................8一．工程概述本工程位于 XX 区的 XX 区，东临 XX 铁路，西接 XXX 路，南至 XXX 街，总用地约 49.3 公顷。体育场设有开合屋盖，可以满足全天候使用要求，建成后将成为我国目前国内规模最大的开闭顶体育建筑。本工程建筑方案结合内蒙古草原弓箭造型，巧妙的采纳钢管拱桥的设计理念，通过钢索将屋盖大部分重力荷载传给大拱，使大跨度屋盖桁架高度大大降低，水平荷载则由下部刚度较大的混凝土看台结构承担。主体育场固定屋盖投影为椭圆形，短轴为 220 米，长轴为 268 米， 体育场基地占地面积 6.26 万㎡ 观众席共有 35107 座，总建筑面积为 100451㎡ 。大拱高度 129 米，固定屋盖和活动网壳顶部标高为 54.742 米 ,两拱脚之间的中心距离为 334.873 米。本工程钢结构施工动力用力 380V 电源，照明为单相 220V 电源，施工用电高峰用电量约为 1600KW。二、编制依据《建设工程施工现场供用电安全法律规范》GB50104-93《施工现场临时用电安全技术法律规范》JGJ46-2025《施工组织设计》《现代建筑施工法律规范大全》JGJ46-2025安全用电总则：建筑现场临时用电工程专用的电源中性点直接接地的220V/380V 三相四线制低压电力系统必须符合下列规定：1 采纳三级配电系统；2 采纳 TN-S 接零保护系统；3 采纳二级漏电保护系统。三．现场用电设备及计算 根据本工程钢结构的特点和工程量，以及施工组织设计和施工工期要求,我公司在本项目将配备如下用电设备：序号设备名称规格功率×台数合计功率1直流电焊机ZX7-40018KW×1202160 KW2CO2 焊机CPXS-50018 KW×40720 KW3电焊条烘箱YGCH-X-4006 KW×212 KW4照明设备1000W1 KW×4040 KW5角向砂轮机JB1193-710.55KW×2011 KW6空气压缩机XF2007.5KW×215 KW7其它设备20 KW根据施工现场用电设备的配置情况,本工程用电主要可分为动力用电和照明用电两大类:P=1.05×（K1ΣP1/cosφ+K2ΣP2+K3ΣP3)其中：ΣP1—施...
