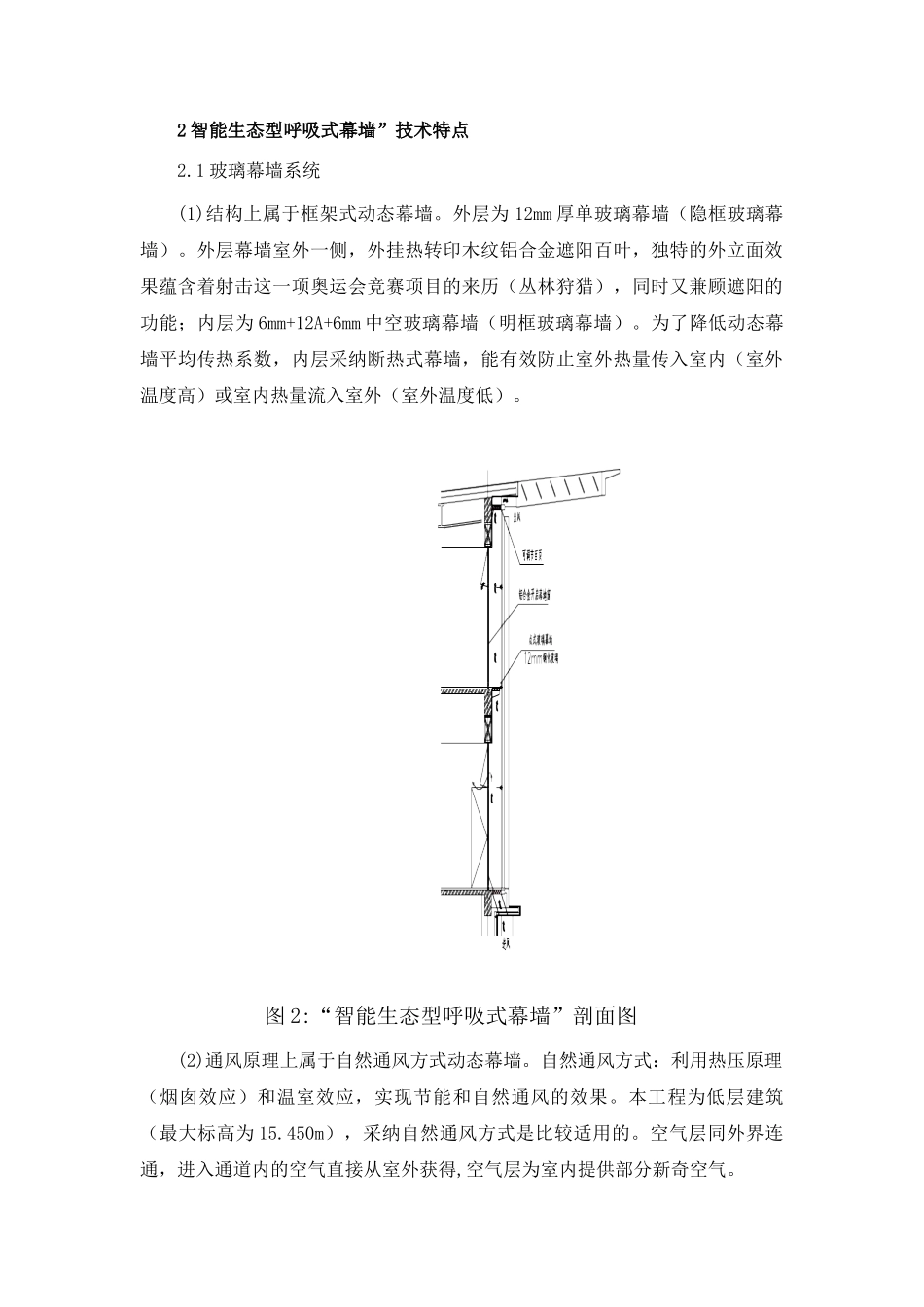

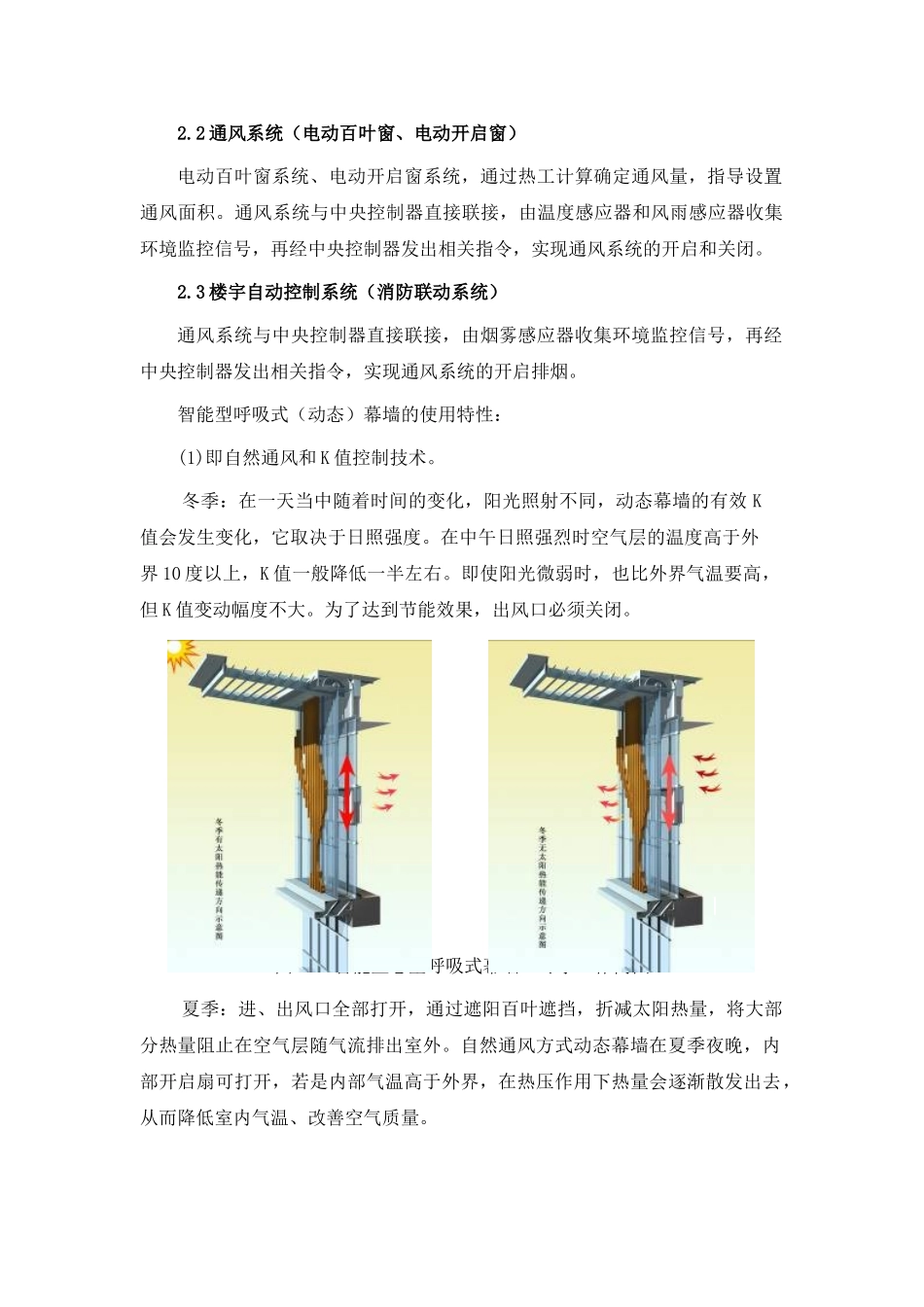

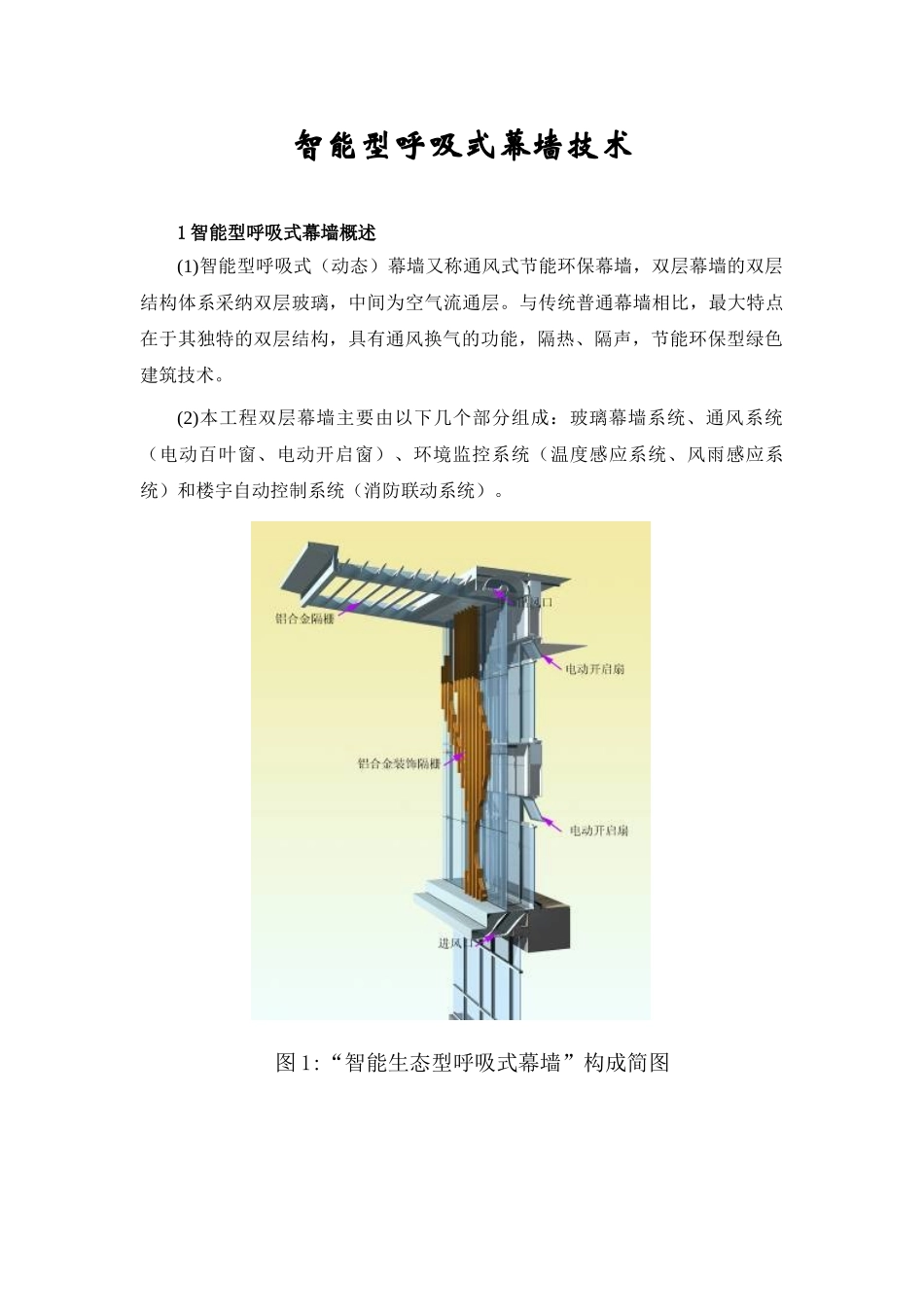

智能型呼吸式幕墙技术1 智能型呼吸式幕墙概述(1)智能型呼吸式（动态）幕墙又称通风式节能环保幕墙，双层幕墙的双层结构体系采纳双层玻璃，中间为空气流通层。与传统普通幕墙相比，最大特点在于其独特的双层结构，具有通风换气的功能，隔热、隔声，节能环保型绿色建筑技术。(2)本工程双层幕墙主要由以下几个部分组成：玻璃幕墙系统、通风系统（电动百叶窗、电动开启窗）、环境监控系统（温度感应系统、风雨感应系统）和楼宇自动控制系统（消防联动系统）。图 1:“智能生态型呼吸式幕墙”构成简图2 智能生态型呼吸式幕墙”技术特点2.1 玻璃幕墙系统(1)结构上属于框架式动态幕墙。外层为 12mm 厚单玻璃幕墙（隐框玻璃幕墙）。外层幕墙室外一侧，外挂热转印木纹铝合金遮阳百叶，独特的外立面效果蕴含着射击这一项奥运会竞赛项目的来历（丛林狩猎），同时又兼顾遮阳的功能；内层为 6mm+12A+6mm 中空玻璃幕墙（明框玻璃幕墙）。为了降低动态幕墙平均传热系数，内层采纳断热式幕墙，能有效防止室外热量传入室内（室外温度高）或室内热量流入室外（室外温度低）。图 2:“智能生态型呼吸式幕墙”剖面图(2)通风原理上属于自然通风方式动态幕墙。自然通风方式：利用热压原理（烟囱效应）和温室效应，实现节能和自然通风的效果。本工程为低层建筑（最大标高为 15.450m），采纳自然通风方式是比较适用的。空气层同外界连通，进入通道内的空气直接从室外获得,空气层为室内提供部分新奇空气。2.2 通风系统（电动百叶窗、电动开启窗）电动百叶窗系统、电动开启窗系统，通过热工计算确定通风量，指导设置通风面积。通风系统与中央控制器直接联接，由温度感应器和风雨感应器收集环境监控信号，再经中央控制器发出相关指令，实现通风系统的开启和关闭。2.3 楼宇自动控制系统（消防联动系统）通风系统与中央控制器直接联接，由烟雾感应器收集环境监控信号，再经中央控制器发出相关指令，实现通风系统的开启排烟。智能型呼吸式（动态）幕墙的使用特性：(1)即自然通风和 K 值控制技术。冬季：在一天当中随着时间的变化，阳光照射不同，动态幕墙的有效 K值会发生变化，它取决于日照强度。在中午日照强烈时空气层的温度高于外界 10 度以上，K 值一般降低一半左右。即使阳光微弱时，也比外界气温要高，但 K 值变动幅度不大。为了达到节能效果，出风口必须关闭。图 3:“智能生态型呼吸式幕墙”冬季工作简图夏季：进、出风口全部打开，通过遮阳百叶遮挡，...
