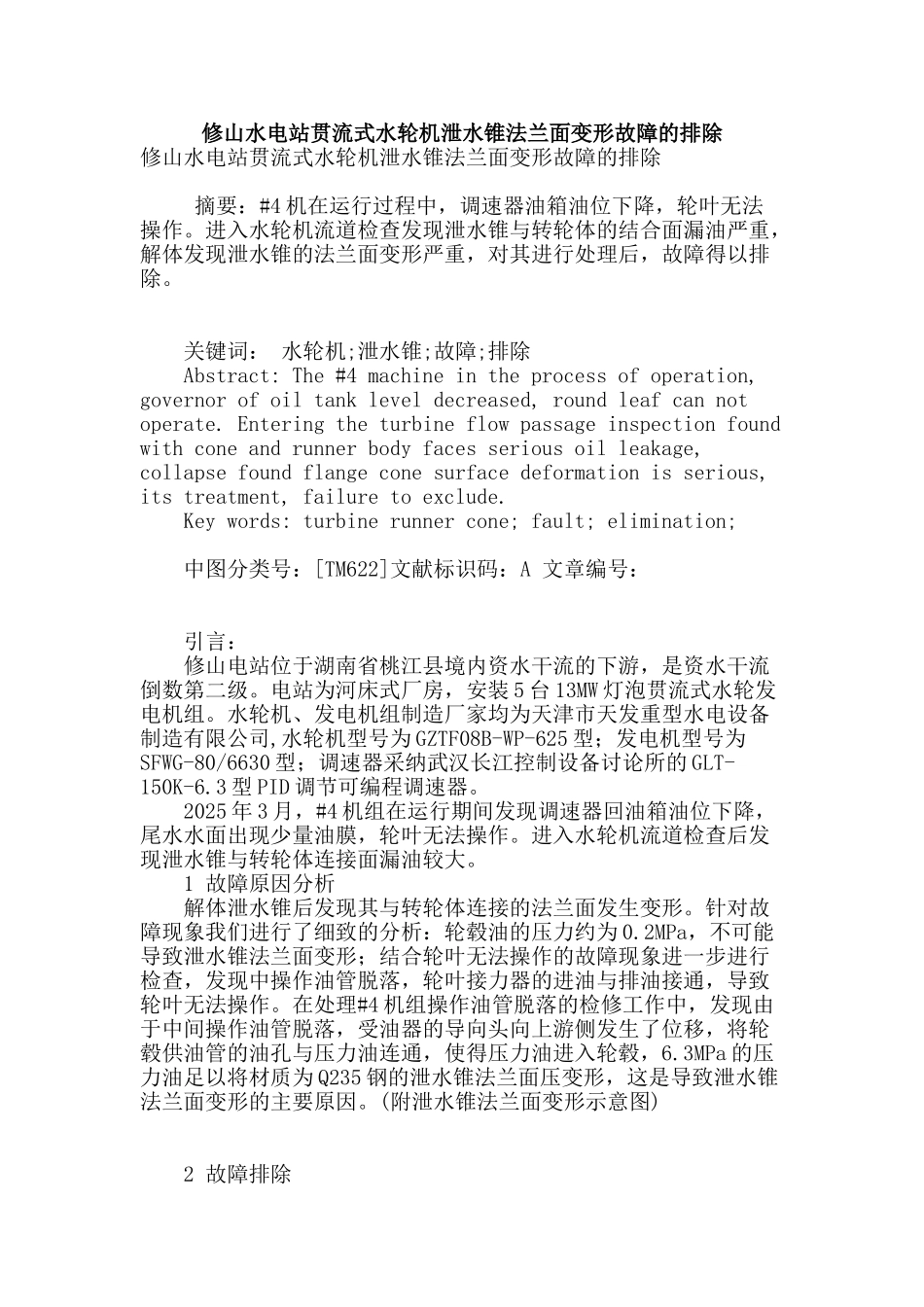

修山水电站贯流式水轮机泄水锥法兰面变形故障的排除

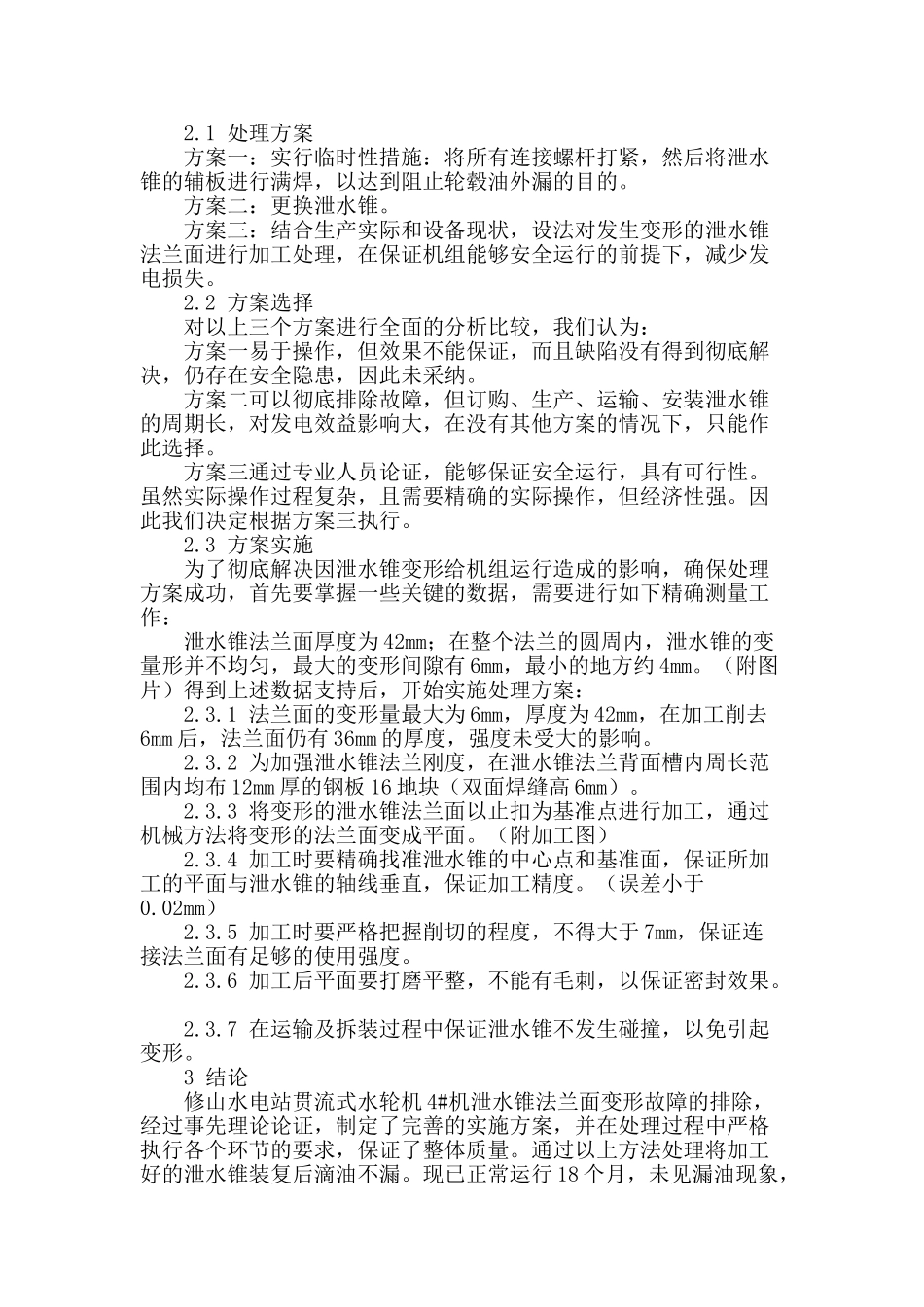

修山水电站贯流式水轮机泄水锥法兰面变形故障的排除修山水电站贯流式水轮机泄水锥法兰面变形故障的排除 摘要：#4 机在运行过程中，调速器油箱油位下降，轮叶无法操作。进入水轮机流道检查发现泄水锥与转轮体的结合面漏油严重，解体发现泄水锥的法兰面变形严重，对其进行处理后，故障得以排除。 关键词： 水轮机;泄水锥;故障;排除 Abstract: The #4 machine in the process of operation, governor of oil tank level decreased, round leaf can not operate. Entering the turbine flow passage inspection found with cone and runner body faces serious oil leakage, collapse found flange cone surface deformation is serious, its treatment, failure to exclude. Key words: turbine runner cone; fault; elimination; 中图分类号：[TM622]文献标识码：A 文章编号： 引言： 修山电站位于湖南省桃江县境内资水干流的下游，是资水干流倒数第二级。电站为河床式厂房，安装 5 台 13MW 灯泡贯流式水轮发电机组。水轮机、发电机组制造厂家均为天津市天发重型水电设备制造有限公司,水轮机型号为 GZTF08B-WP-625 型；发电机型号为SFWG-80/6630 型；调速器采纳武汉长江控制设备讨论所的 GLT-150K-6.3 型 PID 调节可编程调速器。 2025 年 3 月，#4 机组在运行期间发现调速器回油箱油位下降，尾水水面出现少量油膜，轮叶无法操作。进入水轮机流道检查后发现泄水锥与转轮体连接面漏油较大。 1 故障原因分析 解体泄水锥后发现其与转轮体连接的法兰面发生变形。针对故障现象我们进行了细致的分析：轮毂油的压力约为 0.2MPa，不可能导致泄水锥法兰面变形；结合轮叶无法操作的故障现象进一步进行检查，发现中操作油管脱落，轮叶接力器的进油与排油接通，导致轮叶无法操作。在处理#4 机组操作油管脱落的检修工作中，发现由于中间操作油管脱落，受油器的导向头向上游侧发生了位移，将轮毂供油管的油孔与压力油连通，使得压力油进入轮毂，6.3MPa 的压力油足以将材质为 Q235 钢的泄水锥法兰面压变形，这是导致泄水锥法兰面变形的主要原因。(附泄水锥法兰面变形示意图) 2 故障排除 2.1 处理方案 方案一：实行临时性措施：将所有连接螺杆打紧，然后将泄水锥的辅板进行满焊，以达到阻止轮毂油外漏的目的。 方案二：更换泄水锥。 方案三：结合生产实际和设备现状...
