候车大厅屋盖抽空网架设计计算书

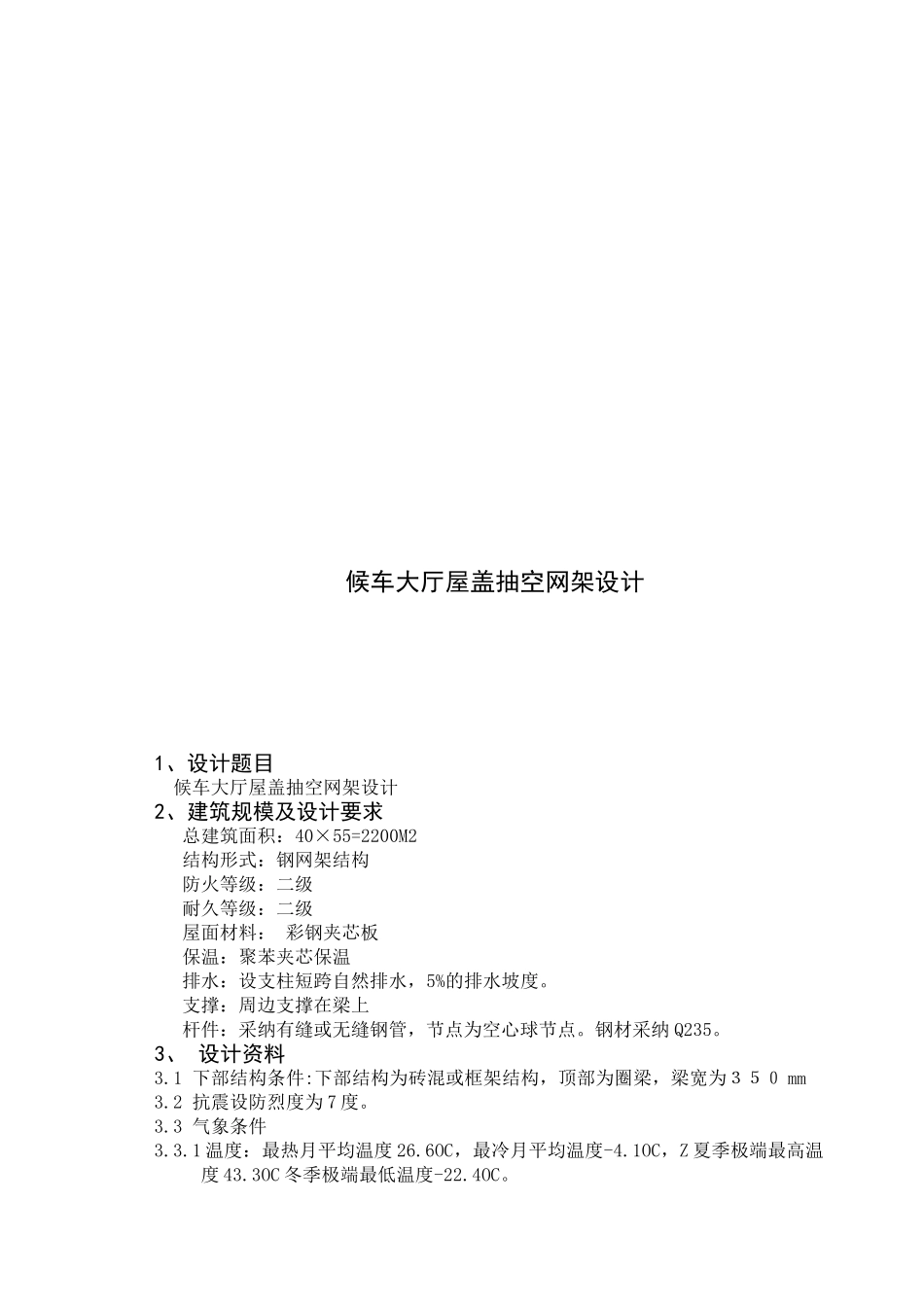

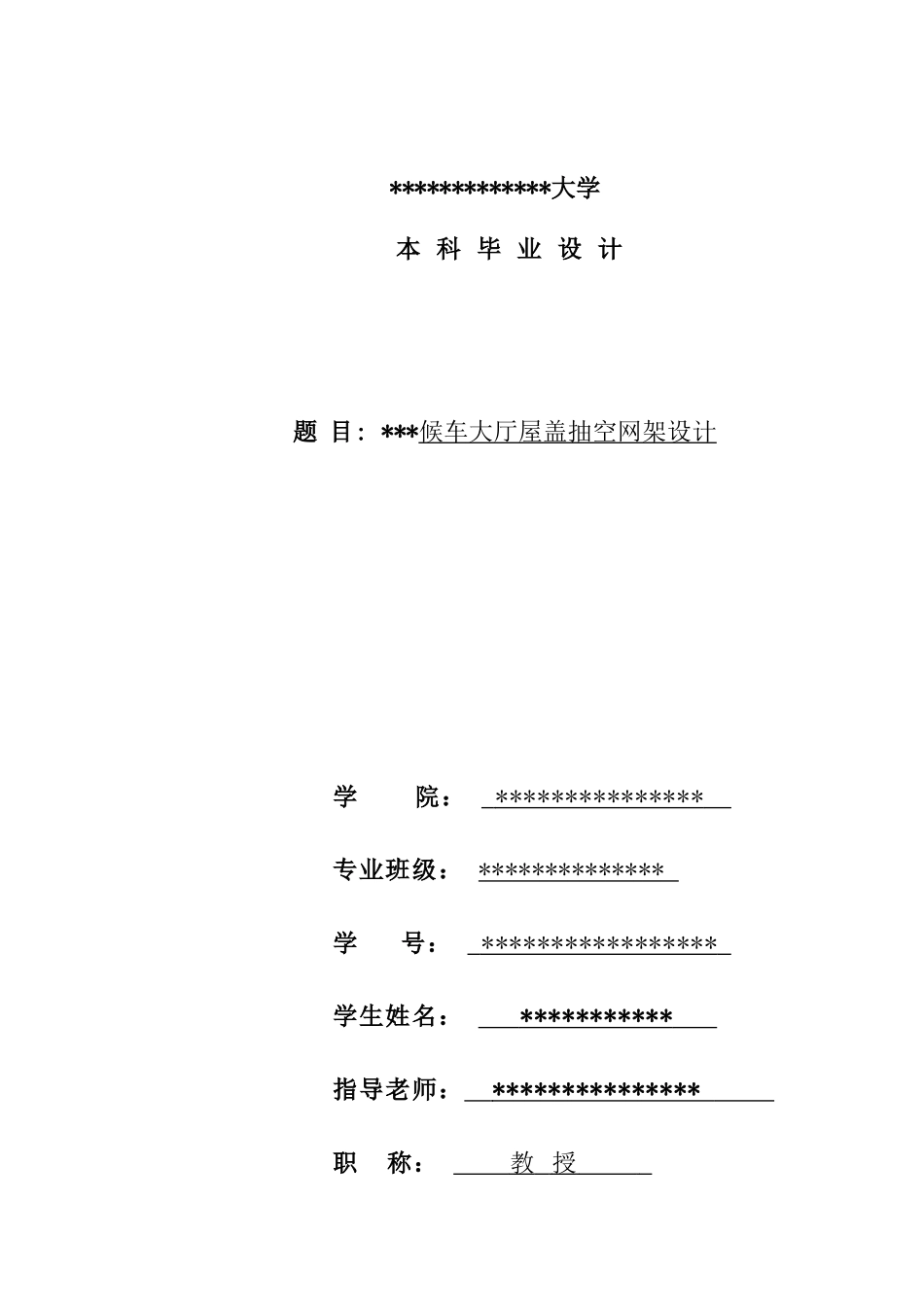

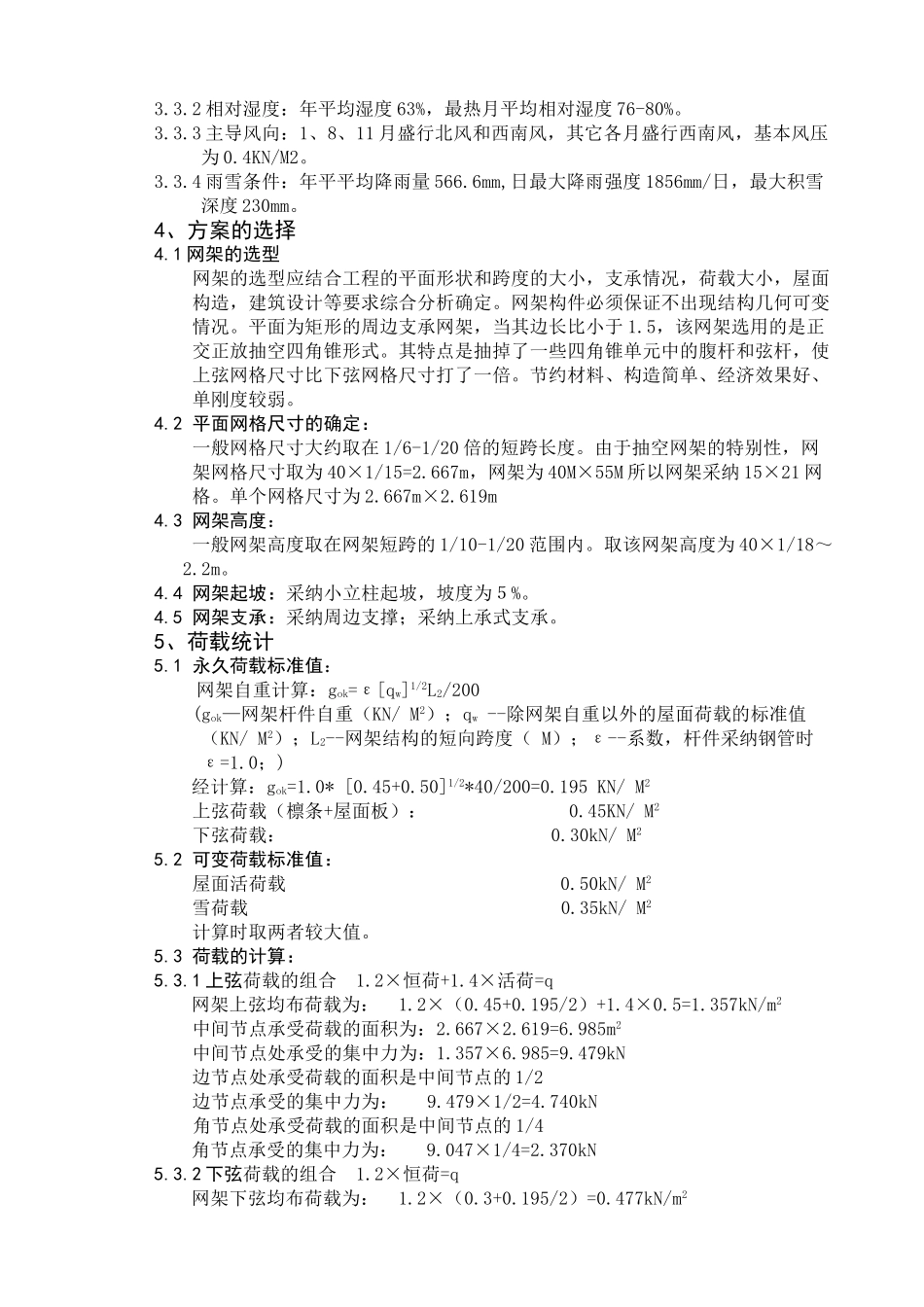

*************大学 本 科 毕 业 设 计 题 目: ***候车大厅屋盖抽空网架设计 学 院： *************** 专业班级： ************** 学 号： ***************** 学生姓名： *********** 指导老师： *************** 职 称： 教 授 候车大厅屋盖抽空网架设计1、设计题目 候车大厅屋盖抽空网架设计2、建筑规模及设计要求总建筑面积：40×55=2200M2结构形式：钢网架结构防火等级：二级耐久等级：二级屋面材料： 彩钢夹芯板保温：聚苯夹芯保温排水：设支柱短跨自然排水，5%的排水坡度。支撑：周边支撑在梁上杆件：采纳有缝或无缝钢管，节点为空心球节点。钢材采纳 Q235。3、 设计资料3.1 下部结构条件:下部结构为砖混或框架结构，顶部为圈梁，梁宽为３５０ mm3.2 抗震设防烈度为 7 度。3.3 气象条件3.3.1 温度：最热月平均温度 26.6OC，最冷月平均温度-4.1OC，Z 夏季极端最高温度 43.3OC 冬季极端最低温度-22.4OC。3.3.2 相对湿度：年平均湿度 63%，最热月平均相对湿度 76-80%。3.3.3 主导风向：1、8、11 月盛行北风和西南风，其它各月盛行西南风，基本风压为 0.4KN/M2。3.3.4 雨雪条件：年平平均降雨量 566.6mm,日最大降雨强度 1856mm/日，最大积雪深度 230mm。4、方案的选择4.1 网架的选型网架的选型应结合工程的平面形状和跨度的大小，支承情况，荷载大小，屋面构造，建筑设计等要求综合分析确定。网架构件必须保证不出现结构几何可变情况。平面为矩形的周边支承网架，当其边长比小于 1.5，该网架选用的是正交正放抽空四角锥形式。其特点是抽掉了一些四角锥单元中的腹杆和弦杆，使上弦网格尺寸比下弦网格尺寸打了一倍。节约材料、构造简单、经济效果好、单刚度较弱。4.2 平面网格尺寸的确定：一般网格尺寸大约取在 1/6-1/20 倍的短跨长度。由于抽空网架的特别性，网架网格尺寸取为 40×1/15=2.667m，网架为 40M×55M 所以网架采纳 15×21 网格。单个网格尺寸为 2.667m×2.619m4.3 网架高度：一般网架高度取在网架短跨的 1/10-1/20 范围内。取该网架高度为 40×1/18～2.2m。4.4 网架起坡：采纳小立柱起坡，坡度为５%。4.5 网架支承：采纳周边支撑；采纳上承式支承。5、荷载统计5.1 永久荷载标准值： 网架自重计算：gok=ε[qw]1/2L2/200(gok—网架杆件自重（KN/ M2）；qw --除网架自重以外的屋面荷载的标准值（KN/ M2）；L2--网架结构的短向跨度（ M）；ε--系数，杆件采纳钢...
