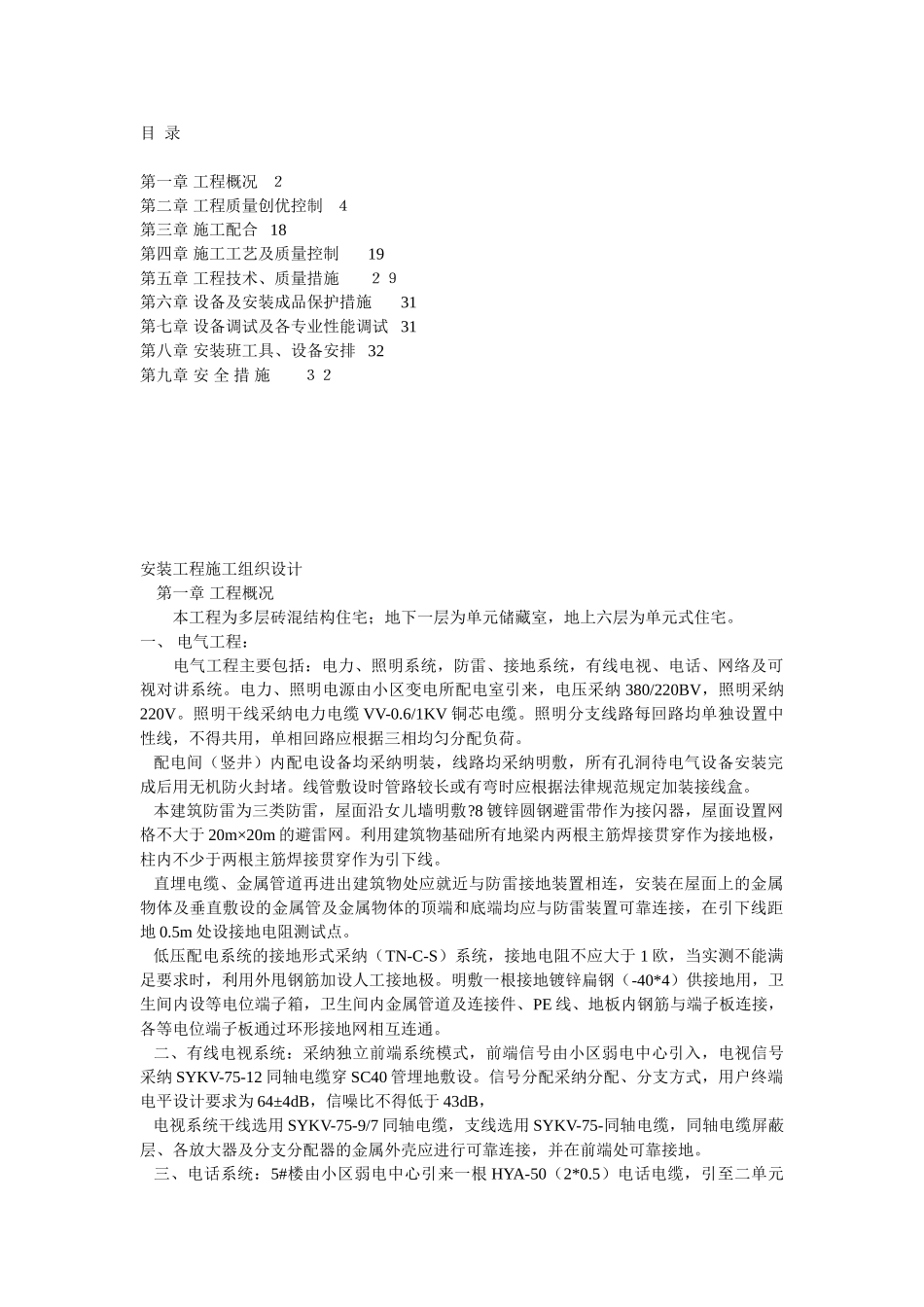

目 录第一章 工程概况 ２第二章 工程质量创优控制 ４第三章 施工配合 18第四章 施工工艺及质量控制19第五章 工程技术、质量措施２９第六章 设备及安装成品保护措施31第七章 设备调试及各专业性能调试 31第八章 安装班工具、设备安排 32第九章 安 全 措 施３２安装工程施工组织设计 第一章 工程概况 本工程为多层砖混结构住宅；地下一层为单元储藏室，地上六层为单元式住宅。一、 电气工程： 电气工程主要包括：电力、照明系统，防雷、接地系统，有线电视、电话、网络及可视对讲系统。电力、照明电源由小区变电所配电室引来，电压采纳 380/220BV，照明采纳220V。照明干线采纳电力电缆 VV-0.6/1KV 铜芯电缆。照明分支线路每回路均单独设置中性线，不得共用，单相回路应根据三相均匀分配负荷。 配电间（竖井）内配电设备均采纳明装，线路均采纳明敷，所有孔洞待电气设备安装完成后用无机防火封堵。线管敷设时管路较长或有弯时应根据法律规范规定加装接线盒。 本建筑防雷为三类防雷，屋面沿女儿墙明敷?8 镀锌圆钢避雷带作为接闪器，屋面设置网格不大于 20m×20m 的避雷网。利用建筑物基础所有地梁内两根主筋焊接贯穿作为接地极，柱内不少于两根主筋焊接贯穿作为引下线。 直埋电缆、金属管道再进出建筑物处应就近与防雷接地装置相连，安装在屋面上的金属物体及垂直敷设的金属管及金属物体的顶端和底端均应与防雷装置可靠连接，在引下线距地 0.5m 处设接地电阻测试点。 低压配电系统的接地形式采纳（TN-C-S）系统，接地电阻不应大于 1 欧，当实测不能满足要求时，利用外甩钢筋加设人工接地极。明敷一根接地镀锌扁钢（-40*4）供接地用，卫生间内设等电位端子箱，卫生间内金属管道及连接件、PE 线、地板内钢筋与端子板连接，各等电位端子板通过环形接地网相互连通。 二、有线电视系统：采纳独立前端系统模式，前端信号由小区弱电中心引入，电视信号采纳 SYKV-75-12 同轴电缆穿 SC40 管埋地敷设。信号分配采纳分配、分支方式，用户终端电平设计要求为 64±4dB，信噪比不得低于 43dB， 电视系统干线选用 SYKV-75-9/7 同轴电缆，支线选用 SYKV-75-同轴电缆，同轴电缆屏蔽层、各放大器及分支分配器的金属外壳应进行可靠连接，并在前端处可靠接地。 三、电话系统：5#楼由小区弱电中心引来一根 HYA-50（2*0.5）电话电缆，引至二单元地下一层电话分线箱，再引出 HYA-20（2*0.5）电话电缆至一单元、三单元电话...
