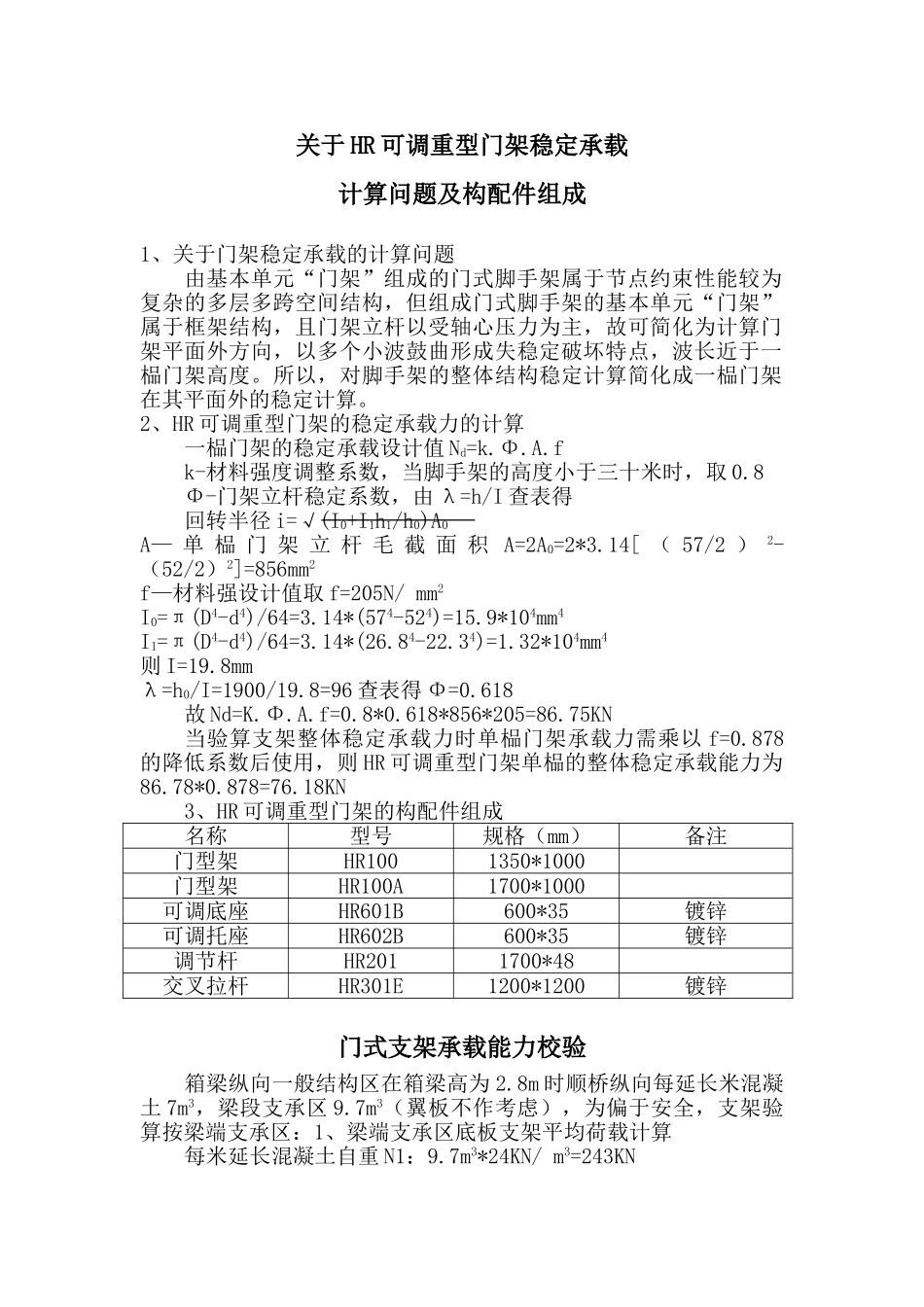

关于 HR 可调重型门架稳定承载计算问题及构配件组成1、关于门架稳定承载的计算问题由基本单元“门架”组成的门式脚手架属于节点约束性能较为复杂的多层多跨空间结构，但组成门式脚手架的基本单元“门架”属于框架结构，且门架立杆以受轴心压力为主，故可简化为计算门架平面外方向，以多个小波鼓曲形成失稳定破坏特点，波长近于一榀门架高度。所以，对脚手架的整体结构稳定计算简化成一榀门架在其平面外的稳定计算。2、HR 可调重型门架的稳定承载力的计算一榀门架的稳定承载设计值 Nd=k.Φ.A.fk-材料强度调整系数，当脚手架的高度小于三十米时，取 0.8Φ-门架立杆稳定系数，由 λ=h/I 查表得回转半径 i=√(I0+I1h1/h0)A0A— 单 榀 门 架 立 杆 毛 截 面 积 A=2A0=2*3.14[ （ 57/2 ） 2-（52/2）2]=856mm2f—材料强设计值取 f=205N/ mm2I0=π(D4-d4)/64=3.14*(574-524)=15.9*104mm4I1=π(D4-d4)/64=3.14*(26.84-22.34)=1.32*104mm4则 I=19.8mmλ=h0/I=1900/19.8=96 查表得 Φ=0.618故 Nd=K.Φ.A.f=0.8*0.618*856*205=86.75KN当验算支架整体稳定承载力时单榀门架承载力需乘以 f=0.878的降低系数后使用，则 HR 可调重型门架单榀的整体稳定承载能力为86.78*0.878=76.18KN3、HR 可调重型门架的构配件组成名称型号规格（mm）备注门型架HR1001350*1000门型架HR100A1700*1000可调底座HR601B600*35镀锌可调托座HR602B600*35镀锌调节杆HR2011700*48交叉拉杆HR301E1200*1200镀锌门式支架承载能力校验箱梁纵向一般结构区在箱梁高为 2.8m 时顺桥纵向每延长米混凝土 7m3，梁段支承区 9.7m3（翼板不作考虑），为偏于安全，支架验算按梁端支承区：1、梁端支承区底板支架平均荷载计算每米延长混凝土自重 N1：9.7m3*24KN/ m3=243KN每米延长钢筋自重 N2： 平均每延米 35KN每米延长楞木及模板自重 N3：8m*1m*1.5KN/m2=12KN每米延长脚手架自重 N4：12*14m*0.16KN/M=27KN施工人员及设备重量 N5：8m*1m*1KN/m2=8KN混凝土振捣产生荷载 N6：8m*1m*2KN/m2=16KN则每延米施工总荷载N总=1.2*（N1+N2+N3+N4）+1.4*（N5+N6）=414KN底板下由 12 榀门架承受：即每榀门架承载 N=1.5m/1.0m*414KN/12=52KN
