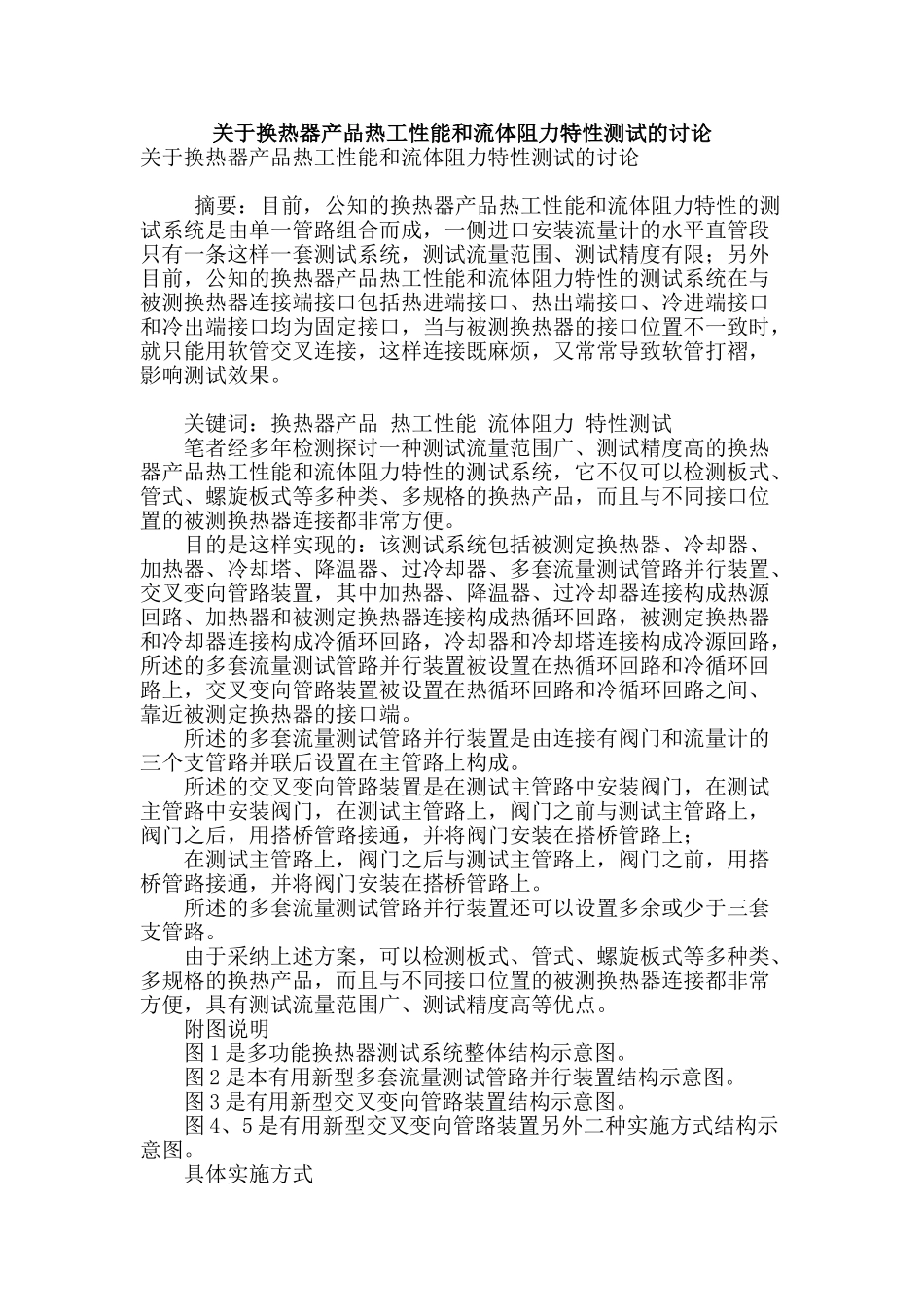

关于换热器产品热工性能和流体阻力特性测试的讨论关于换热器产品热工性能和流体阻力特性测试的讨论 摘要：目前，公知的换热器产品热工性能和流体阻力特性的测试系统是由单一管路组合而成，一侧进口安装流量计的水平直管段只有一条这样一套测试系统，测试流量范围、测试精度有限；另外目前，公知的换热器产品热工性能和流体阻力特性的测试系统在与被测换热器连接端接口包括热进端接口、热出端接口、冷进端接口和冷出端接口均为固定接口，当与被测换热器的接口位置不一致时，就只能用软管交叉连接，这样连接既麻烦，又常常导致软管打褶，影响测试效果。 关键词：换热器产品 热工性能 流体阻力 特性测试 笔者经多年检测探讨一种测试流量范围广、测试精度高的换热器产品热工性能和流体阻力特性的测试系统，它不仅可以检测板式、管式、螺旋板式等多种类、多规格的换热产品，而且与不同接口位置的被测换热器连接都非常方便。 目的是这样实现的：该测试系统包括被测定换热器、冷却器、加热器、冷却塔、降温器、过冷却器、多套流量测试管路并行装置、交叉变向管路装置，其中加热器、降温器、过冷却器连接构成热源回路、加热器和被测定换热器连接构成热循环回路，被测定换热器和冷却器连接构成冷循环回路，冷却器和冷却塔连接构成冷源回路，所述的多套流量测试管路并行装置被设置在热循环回路和冷循环回路上，交叉变向管路装置被设置在热循环回路和冷循环回路之间、靠近被测定换热器的接口端。 所述的多套流量测试管路并行装置是由连接有阀门和流量计的三个支管路并联后设置在主管路上构成。 所述的交叉变向管路装置是在测试主管路中安装阀门，在测试主管路中安装阀门，在测试主管路上，阀门之前与测试主管路上，阀门之后，用搭桥管路接通，并将阀门安装在搭桥管路上； 在测试主管路上，阀门之后与测试主管路上，阀门之前，用搭桥管路接通，并将阀门安装在搭桥管路上。 所述的多套流量测试管路并行装置还可以设置多余或少于三套支管路。 由于采纳上述方案，可以检测板式、管式、螺旋板式等多种类、多规格的换热产品，而且与不同接口位置的被测换热器连接都非常方便，具有测试流量范围广、测试精度高等优点。 附图说明 图 1 是多功能换热器测试系统整体结构示意图。 图 2 是本有用新型多套流量测试管路并行装置结构示意图。 图 3 是有用新型交叉变向管路装置结构示意图。 图 4、5 是有用新型交叉变向管路装置另外二种实施方式结构示...
