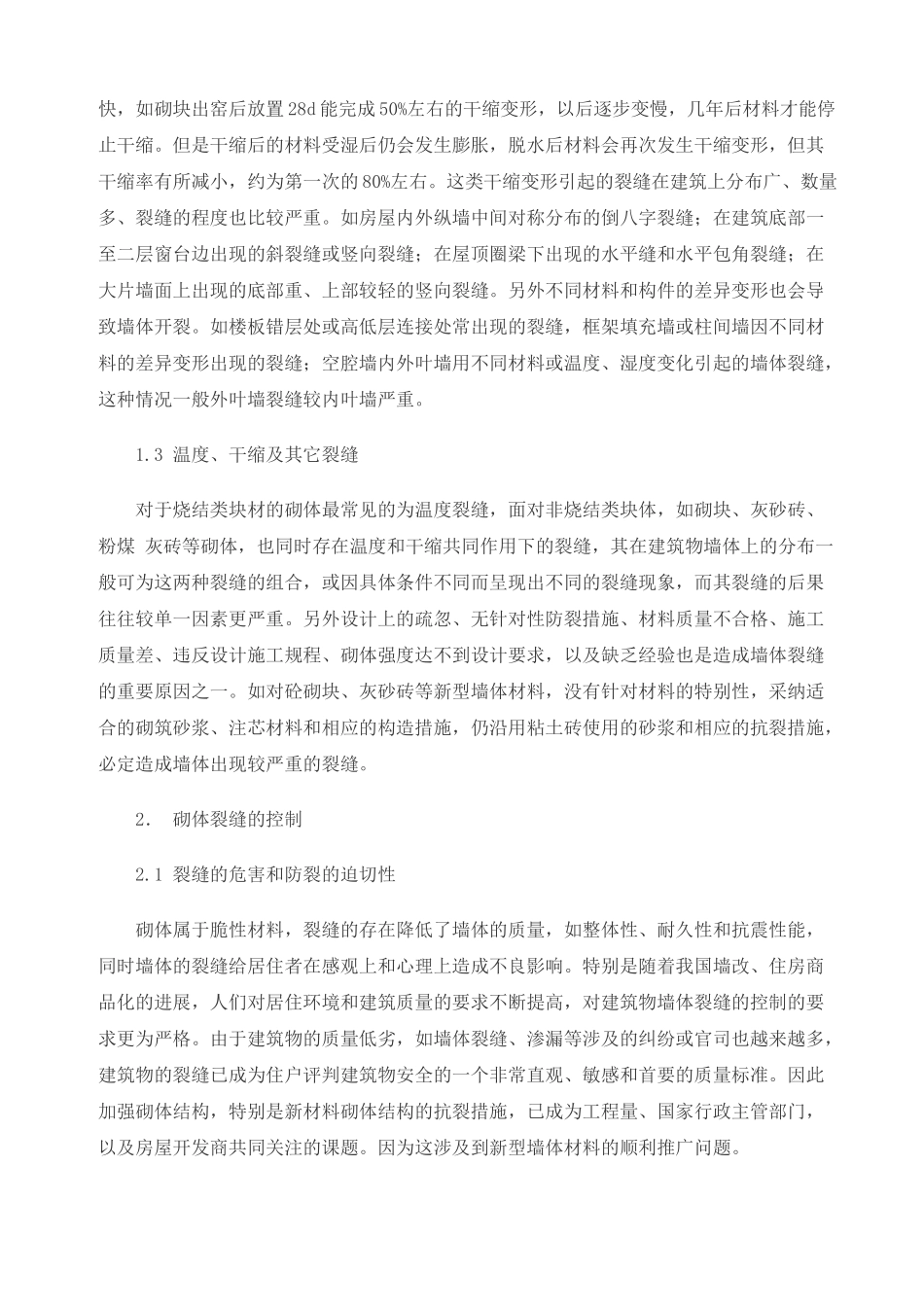

关于砌体结构裂缝控制措施浅谈摘要： 本文在简要总结分析国内外砌体裂缝的性质和裂缝控制原则和措施的基础上，结合公司施工工艺上的情况，针对性地提出了砌体结构裂缝控制的一些构造措施，该措施已引入我公司施工的建筑工程中。 关键词： 砌体 裂缝 措施 一、 裂缝的性质 引起砌体结构墙体裂缝的因素很多，既有地基、温度、干缩，也有设计上的疏忽、施工质量、材料不合格及缺乏经验等。根据工程实践和统计资料这类裂缝几乎占全部可遇裂缝的 80%以上。而最为常见的裂缝有两大类，一是温度裂缝，二是干燥收缩裂缝，简称干缩裂缝，以及由温度和干缩共同产生的裂缝。 1.1 温度裂缝 温度的变化会引起材料的热胀、冷缩，当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝。最常见的裂缝是在砼平屋盖房屋顶层两端的墙体上，如在门窗洞边的正八字斜裂缝，平屋顶下或屋顶圈梁下沿砖(块)灰缝的水平裂缝，以及水平包角裂缝(包括女儿墙)。导致平屋顶温度裂缝的原因，是顶板的温度比其下的墙体高得多，而砼顶板的线胀系数又比砖砌体大得多，故顶板和墙体间的变形差，在墙体中产生很大的拉力和剪力。剪应力在墙体内的分布为两端附近较大，中间渐小，顶层大，下部小。温度裂缝是造成墙体早期裂缝的主要原因。这些裂缝一般经过一个冬夏之后才逐渐稳定，不再继续进展，裂缝的宽度随着温度变化而略有变化。 1.2 干缩裂缝 烧结粘土砖，包括其它材料的烧结制品，其干缩变形很小，且变形完成比较快。[KG-*2]只要不使用新出窑的砖，一般不要考虑砌体本身的干缩变形引起的附加应力。[KG-*2]但对这类砌体在潮湿情况下会产生较大的湿胀，而且这种湿胀是不可逆的变形。[KG-*2]对于砌块、灰砂砖、粉煤灰砖等砌体，随着含水量的降低，材料会产生较大的干缩变形。〖KG-*2〗如砼砌块的干缩率为 0.3～０．4 ５ mm/m，它相当于 25～40℃的温度变形，可见干缩变形的影响很大。轻骨料块体砌体的干缩变形更大。干缩变形的特征是早期进展比较快，如砌块出窑后放置 28d 能完成 50%左右的干缩变形，以后逐步变慢，几年后材料才能停止干缩。但是干缩后的材料受湿后仍会发生膨胀，脱水后材料会再次发生干缩变形，但其干缩率有所减小，约为第一次的 80%左右。这类干缩变形引起的裂缝在建筑上分布广、数量多、裂缝的程度也比较严重。如房屋内外纵墙中间对称分布的倒八字裂缝；在建筑底部一至二层窗台边出现的斜裂缝或竖向裂缝；在屋顶圈梁下出现的水...
