典型锅炉安装工艺

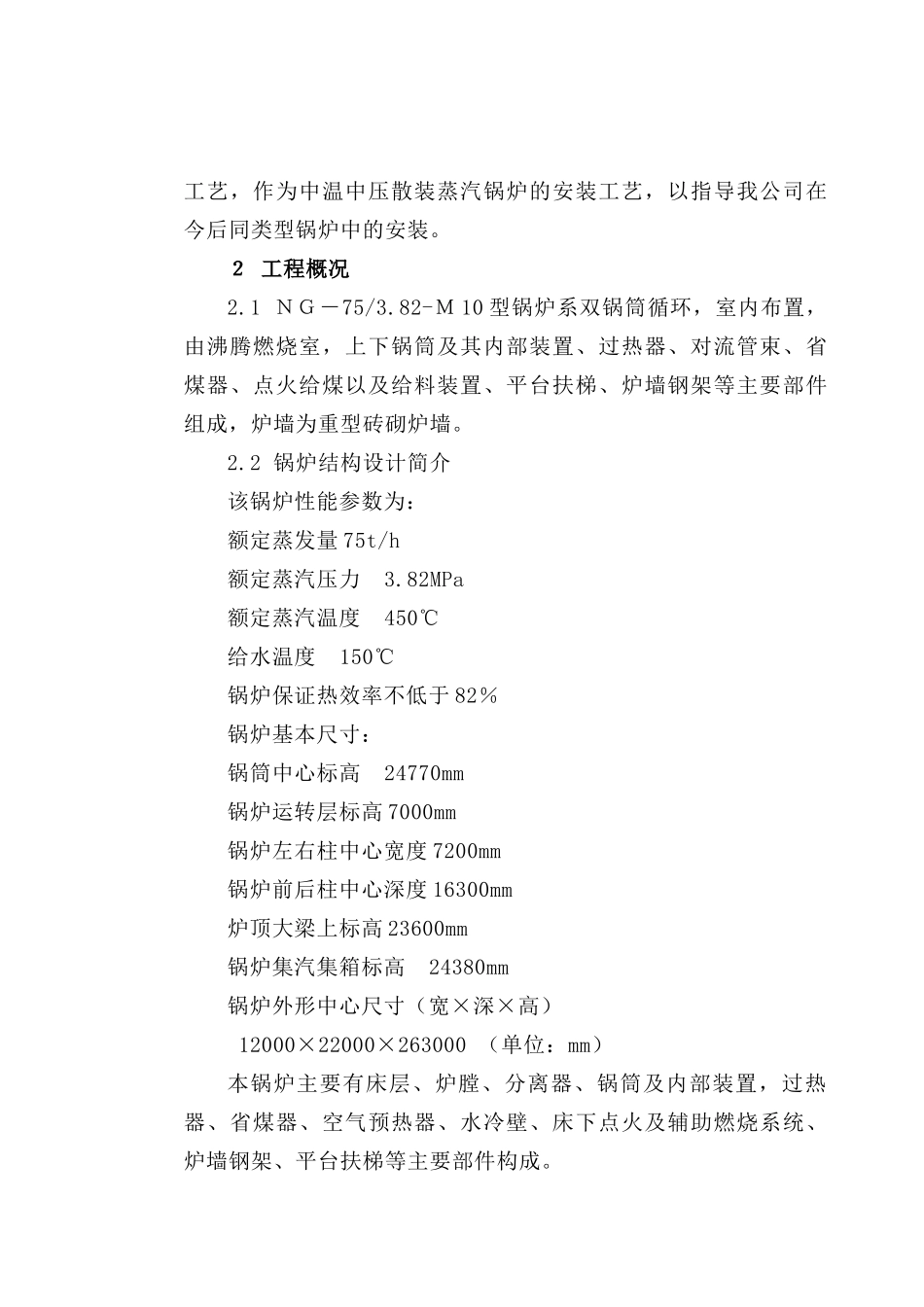

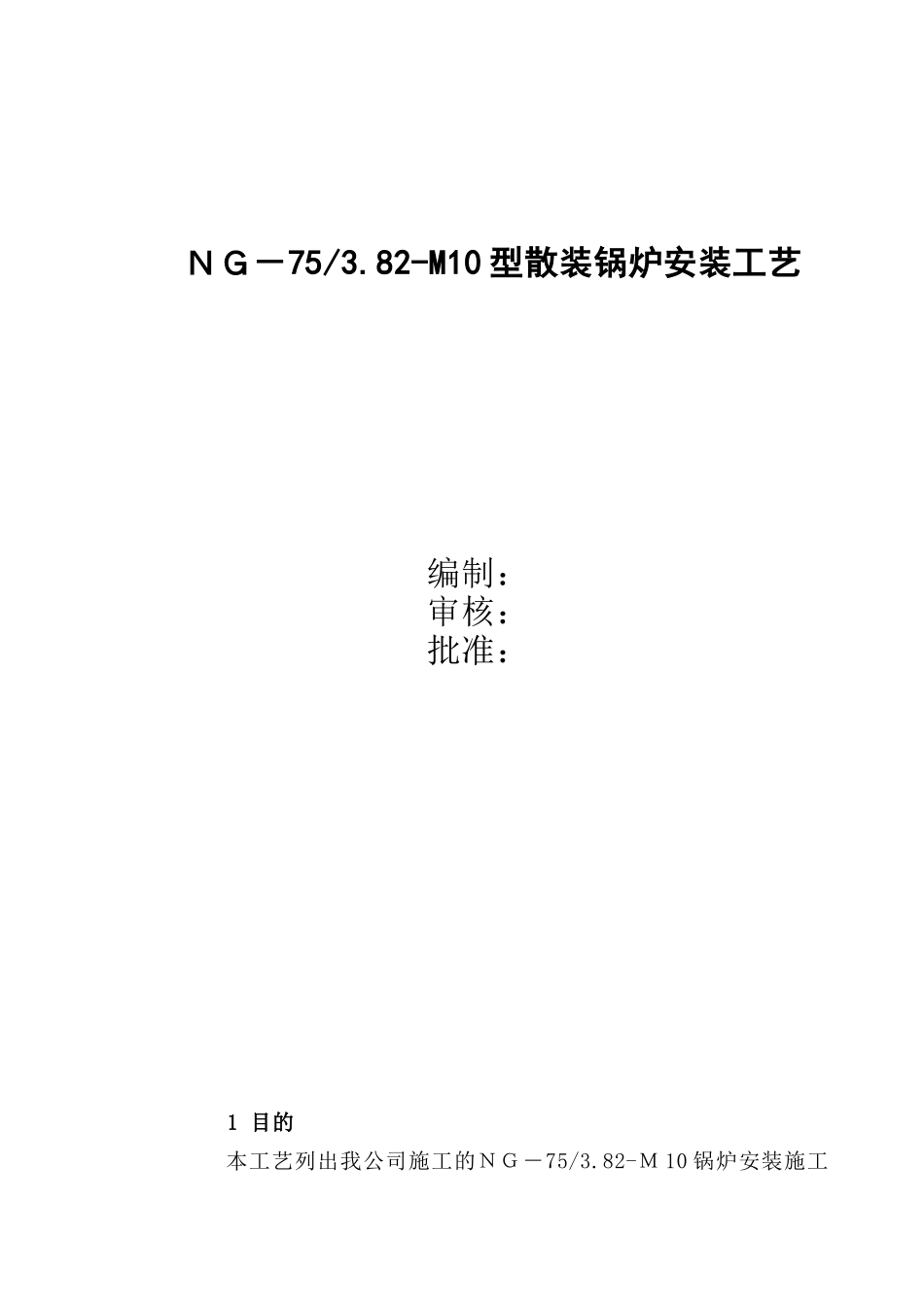

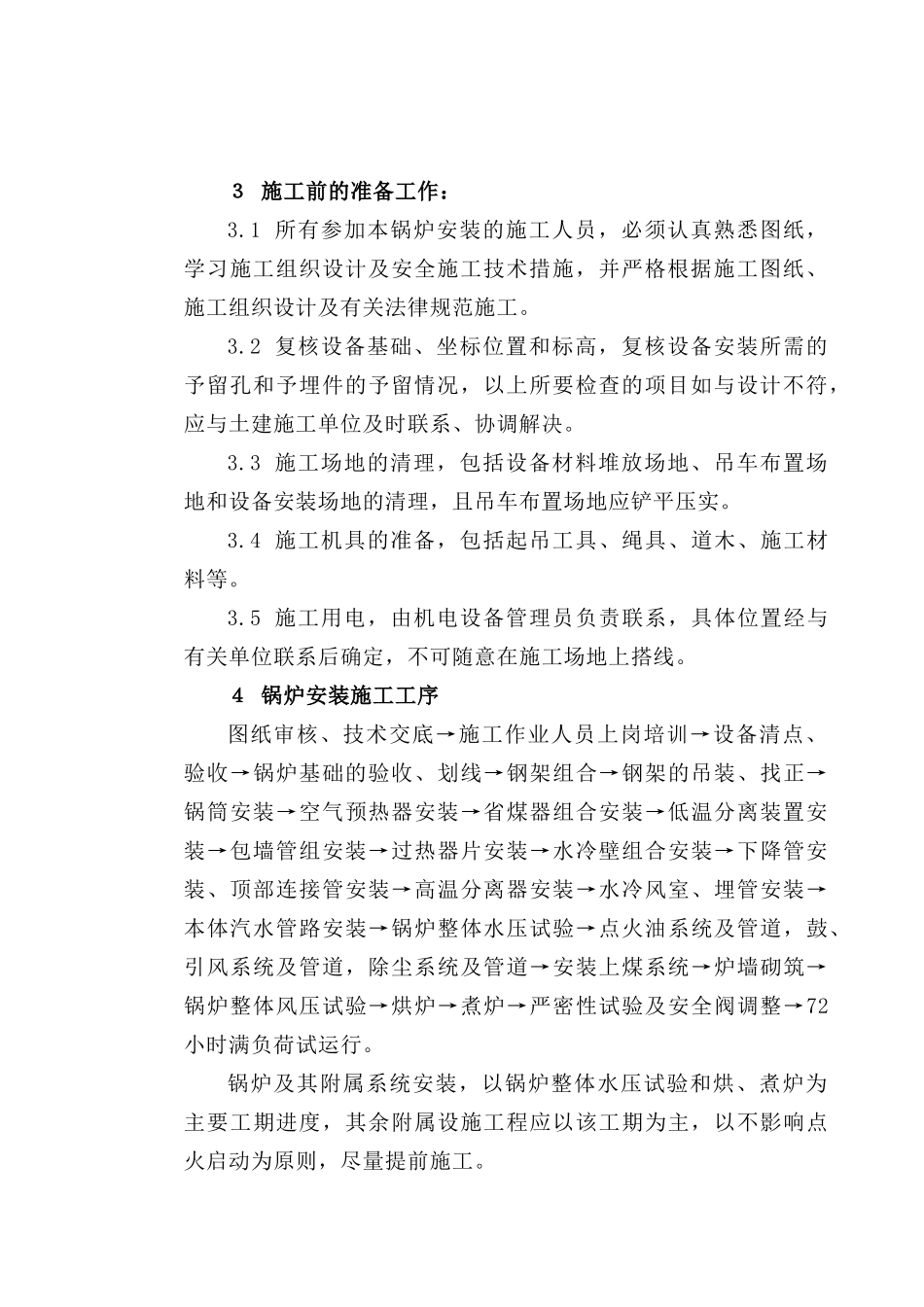

ＮＧ－75/3.82-M10 型散装锅炉安装工艺编制： 审核：批准：1 目的 本工艺列出我公司施工的ＮＧ－75/3.82-Ｍ 10 锅炉安装施工工艺，作为中温中压散装蒸汽锅炉的安装工艺，以指导我公司在今后同类型锅炉中的安装。２ 工程概况2.1 ＮＧ－75/3.82-Ｍ 10 型锅炉系双锅筒循环，室内布置，由沸腾燃烧室，上下锅筒及其内部装置、过热器、对流管束、省煤器、点火给煤以及给料装置、平台扶梯、炉墙钢架等主要部件组成，炉墙为重型砖砌炉墙。2.2 锅炉结构设计简介该锅炉性能参数为：额定蒸发量 75t/h额定蒸汽压力 3.82MPa额定蒸汽温度 450℃给水温度 150℃锅炉保证热效率不低于 82％锅炉基本尺寸：锅筒中心标高 24770mm锅炉运转层标高 7000mm锅炉左右柱中心宽度 7200mm锅炉前后柱中心深度 16300mm炉顶大梁上标高 23600mm锅炉集汽集箱标高 24380mm锅炉外形中心尺寸（宽×深×高） 12000×22000×263000 （单位：mm）本锅炉主要有床层、炉膛、分离器、锅筒及内部装置，过热器、省煤器、空气预热器、水冷壁、床下点火及辅助燃烧系统、炉墙钢架、平台扶梯等主要部件构成。３ 施工前的准备工作：3.1 所有参加本锅炉安装的施工人员，必须认真熟悉图纸，学习施工组织设计及安全施工技术措施，并严格根据施工图纸、施工组织设计及有关法律规范施工。3.2 复核设备基础、坐标位置和标高，复核设备安装所需的予留孔和予埋件的予留情况，以上所要检查的项目如与设计不符，应与土建施工单位及时联系、协调解决。3.3 施工场地的清理，包括设备材料堆放场地、吊车布置场地和设备安装场地的清理，且吊车布置场地应铲平压实。3.4 施工机具的准备，包括起吊工具、绳具、道木、施工材料等。3.5 施工用电，由机电设备管理员负责联系，具体位置经与有关单位联系后确定，不可随意在施工场地上搭线。４ 锅炉安装施工工序图纸审核、技术交底→施工作业人员上岗培训→设备清点、验收→锅炉基础的验收、划线→钢架组合→钢架的吊装、找正→锅筒安装→空气预热器安装→省煤器组合安装→低温分离装置安装→包墙管组安装→过热器片安装→水冷壁组合安装→下降管安装、顶部连接管安装→高温分离器安装→水冷风室、埋管安装→本体汽水管路安装→锅炉整体水压试验→点火油系统及管道，鼓、引风系统及管道，除尘系统及管道→安装上煤系统→炉墙砌筑→锅炉整体风压试验→烘炉→煮炉→严密性试验及安全阀调整→72小时满负荷试运行。锅炉及其附属系统安装，以锅炉整...
