内蒙古某发电厂发电机穿转子作业指导书VIP专享

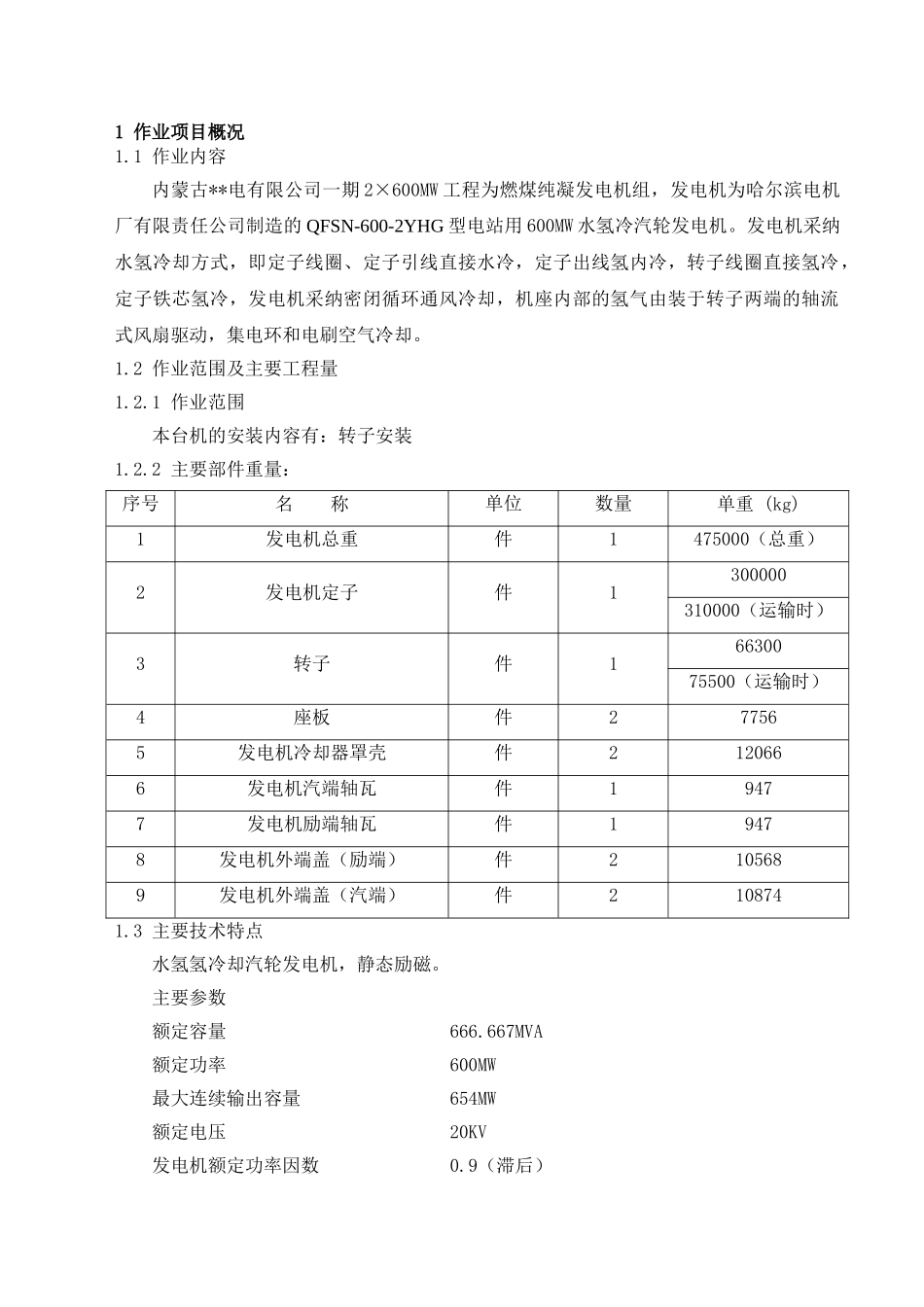

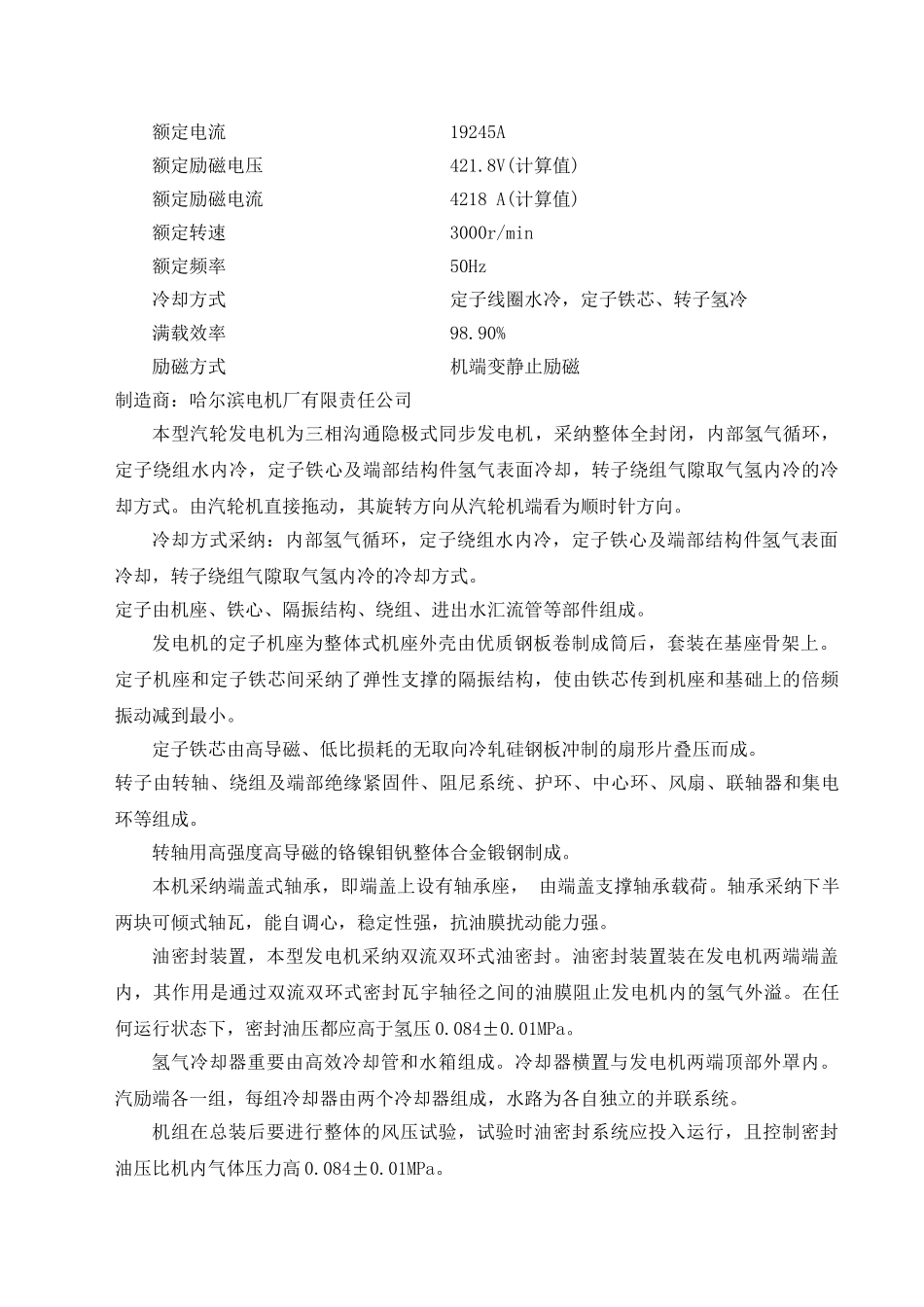

1 作业项目概况1.1 作业内容内蒙古**电有限公司一期 2×600MW 工程为燃煤纯凝发电机组，发电机为哈尔滨电机厂有限责任公司制造的 QFSN-600-2YHG 型电站用 600MW 水氢冷汽轮发电机。发电机采纳水氢冷却方式，即定子线圈、定子引线直接水冷，定子出线氢内冷，转子线圈直接氢冷，定子铁芯氢冷，发电机采纳密闭循环通风冷却，机座内部的氢气由装于转子两端的轴流式风扇驱动，集电环和电刷空气冷却。1.2 作业范围及主要工程量1.2.1 作业范围本台机的安装内容有：转子安装1.2.2 主要部件重量：序号名 称单位数量单重 (kg)1发电机总重件1475000（总重）2发电机定子件1300000310000（运输时）3转子件16630075500（运输时）4座板件277565发电机冷却器罩壳件2120666发电机汽端轴瓦件19477发电机励端轴瓦件19478发电机外端盖（励端）件2105689发电机外端盖（汽端）件2108741.3 主要技术特点水氢氢冷却汽轮发电机，静态励磁。主要参数额定容量 666.667MVA额定功率 600MW最大连续输出容量 654MW额定电压 20KV发电机额定功率因数 0.9（滞后）额定电流 19245A额定励磁电压 421.8V(计算值)额定励磁电流 4218 A(计算值)额定转速 3000r/min额定频率 50Hz冷却方式 定子线圈水冷，定子铁芯、转子氢冷满载效率 98.90%励磁方式 机端变静止励磁制造商：哈尔滨电机厂有限责任公司本型汽轮发电机为三相沟通隐极式同步发电机，采纳整体全封闭，内部氢气循环，定子绕组水内冷，定子铁心及端部结构件氢气表面冷却，转子绕组气隙取气氢内冷的冷却方式。由汽轮机直接拖动，其旋转方向从汽轮机端看为顺时针方向。冷却方式采纳：内部氢气循环，定子绕组水内冷，定子铁心及端部结构件氢气表面冷却，转子绕组气隙取气氢内冷的冷却方式。定子由机座、铁心、隔振结构、绕组、进出水汇流管等部件组成。发电机的定子机座为整体式机座外壳由优质钢板卷制成筒后，套装在基座骨架上。定子机座和定子铁芯间采纳了弹性支撑的隔振结构，使由铁芯传到机座和基础上的倍频振动减到最小。定子铁芯由高导磁、低比损耗的无取向冷轧硅钢板冲制的扇形片叠压而成。转子由转轴、绕组及端部绝缘紧固件、阻尼系统、护环、中心环、风扇、联轴器和集电环等组成。转轴用高强度高导磁的铬镍钼钒整体合金锻钢制成。本机采纳端盖式轴承，即端盖上设有轴承座， 由端盖支撑轴承载荷。轴承采纳下半两块可倾式轴瓦，能自调心，稳定性强，抗油膜扰动能力强。油密封装置，本型发电机采纳双...
