写字楼施工测量方案

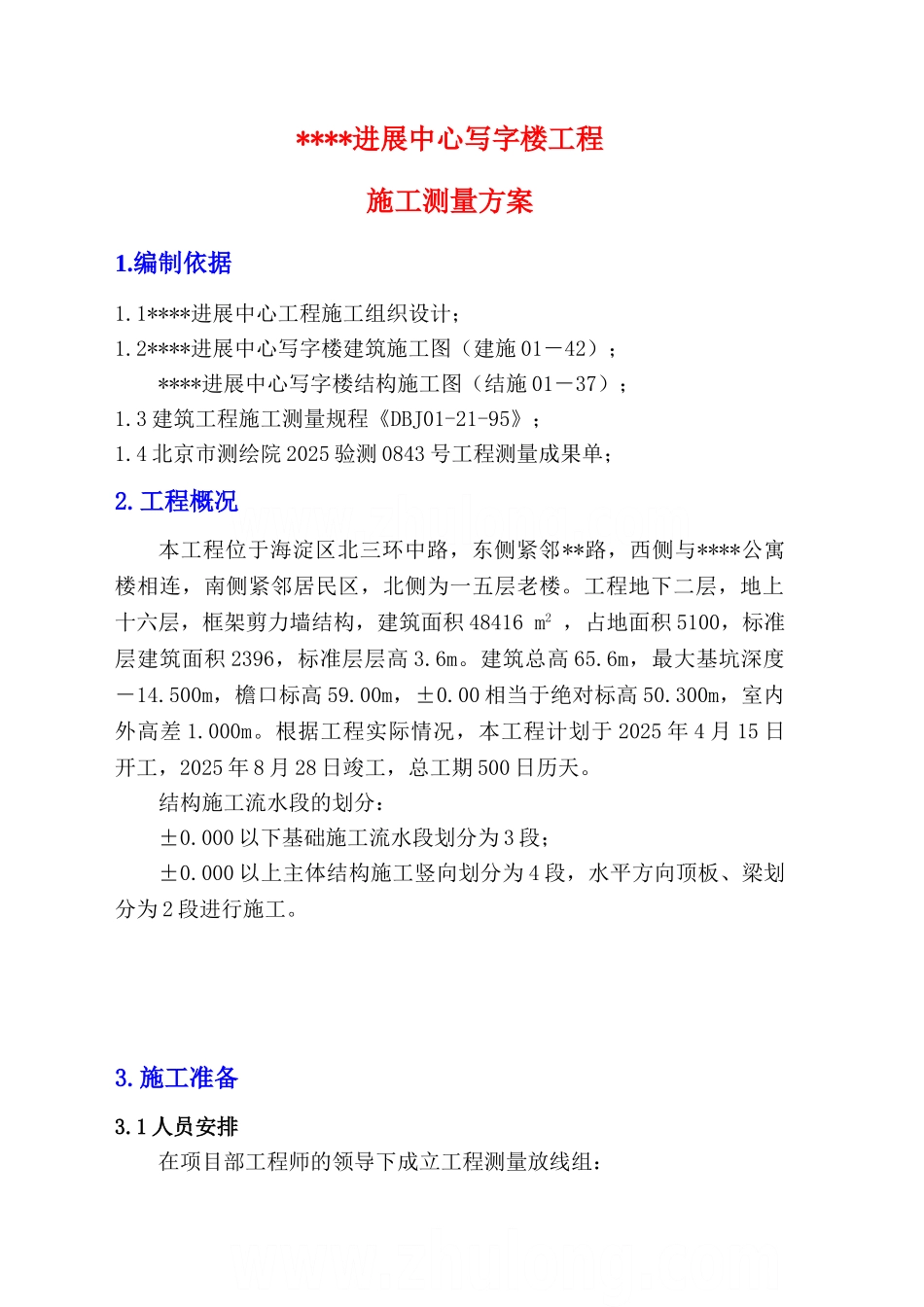

****进展中心写字楼工程施工测量方案1.编制依据1.1****进展中心工程施工组织设计； 1.2****进展中心写字楼建筑施工图（建施 01－42）；****进展中心写字楼结构施工图（结施 01－37）；1.3 建筑工程施工测量规程《DBJ01-21-95》；1.4 北京市测绘院 2025 验测 0843 号工程测量成果单；2.工程概况本工程位于海淀区北三环中路，东侧紧邻**路，西侧与****公寓楼相连，南侧紧邻居民区，北侧为一五层老楼。工程地下二层，地上十六层，框架剪力墙结构，建筑面积 48416 m2 ，占地面积 5100，标准层建筑面积 2396，标准层层高 3.6m。建筑总高 65.6m，最大基坑深度－14.500m，檐口标高 59.00m，±0.00 相当于绝对标高 50.300m，室内外高差 1.000m。根据工程实际情况，本工程计划于 2025 年 4 月 15 日开工，2025 年 8 月 28 日竣工，总工期 500 日历天。结构施工流水段的划分：±0.000 以下基础施工流水段划分为 3 段；±0.000 以上主体结构施工竖向划分为 4 段，水平方向顶板、梁划分为 2 段进行施工。3.施工准备3.1 人员安排在项目部工程师的领导下成立工程测量放线组：测量工程师（1 名）：负责组织工程测量放线、验线及协调施工测量组与其它工种之间工序交接。督促检查工程测量资料的编制及整理。放线员（4 名）：负责施工作业面上的轴线投测；高程传递及细部尺寸的放线工作。验线员（1 名）：负责对作业面上的测量放线成果进行校核、验收，负责组织监理验收及工程测量放线资料的报验工作。3.2 施工仪器的准备为保证测量放线工作顺利展开，项目部配备相应的测量仪器如下： 仪器名称型号及精度数量用 途拓扑康全站仪GTS332，±2″，2mm1 台平面控制网、定位测量电子经纬仪DJD2，±2″1`台轴线投测测 距 仪D2000，±(2+3)mm1 台距离测量光学经纬仪TDJ2，±2″2 台细部尺寸线电子水准仪NAL132,±1.0mm2 台高程控制测量普通水准仪DZS3-1,±2.5mm3 台楼层水平测量激光扫平仪RL-25，±2.5mm1 台楼内标高抄测激光铅垂仪JC-100，1/100002 台竖向轴线投测50 米钢尺、5 米塔尺、对讲机、电脑、计算器等若干作为辅助工具为保证施工测量放线工作的质量，要求对所有测量仪器在进场后及时检查，对仪器检定过期的设备必须送计量检测单位进行检定。要求每次对作业面进行放线前要求放线员认真检校仪器。3.3 施工图纸审核根据施工图纸上的要求，审核总平面图，校对点位坐标、距离是否对应，定位依据、定位条件...
