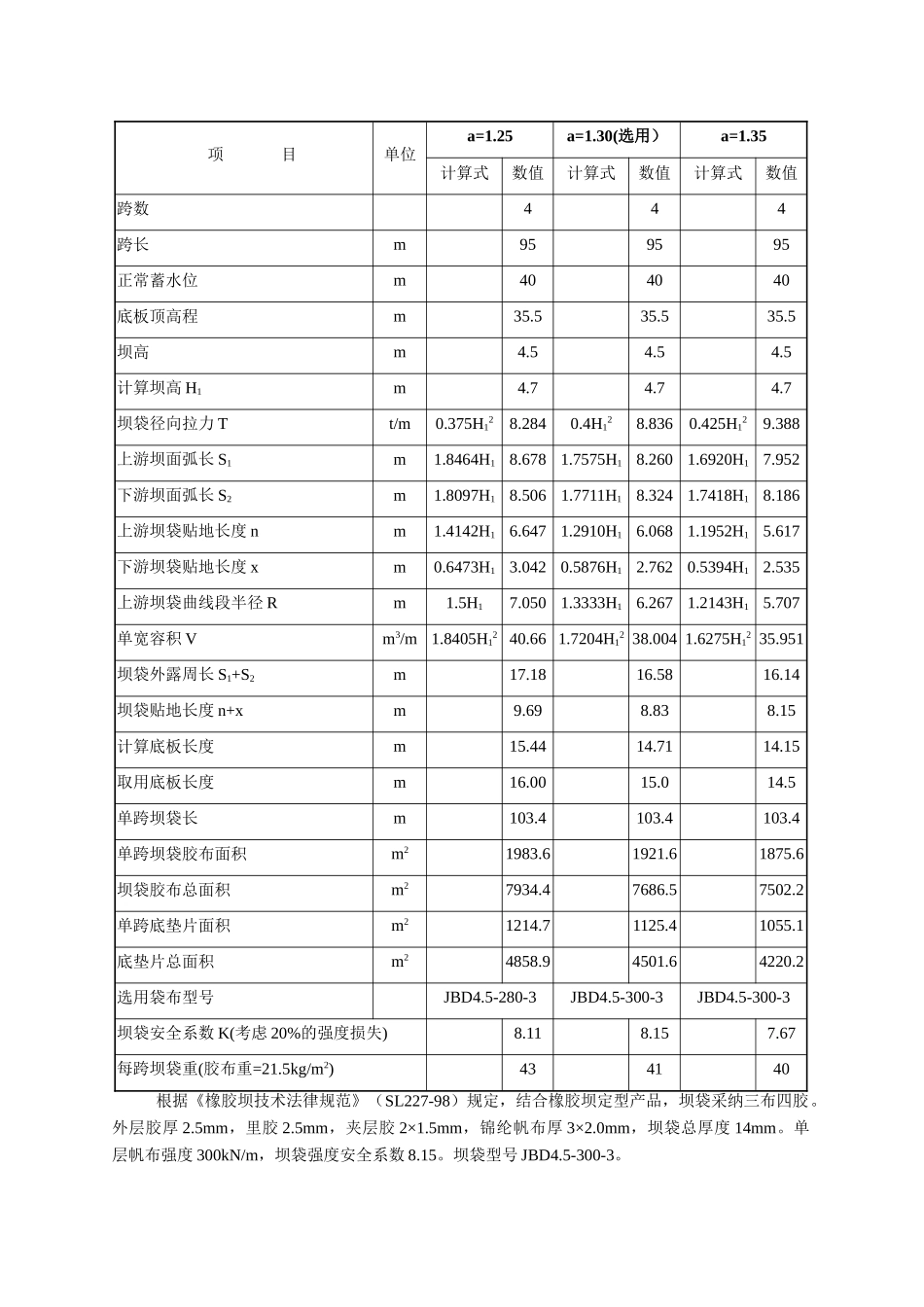

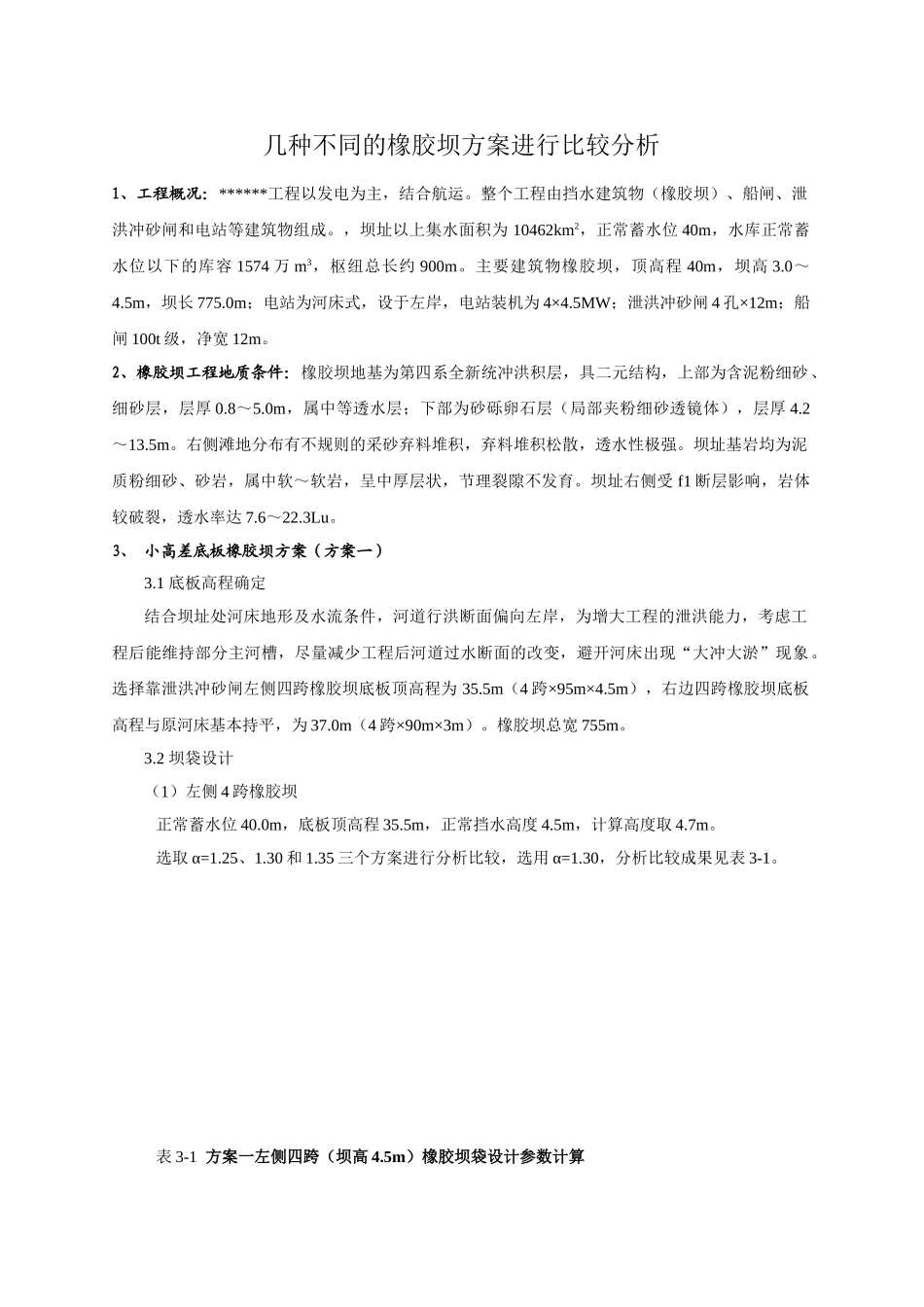

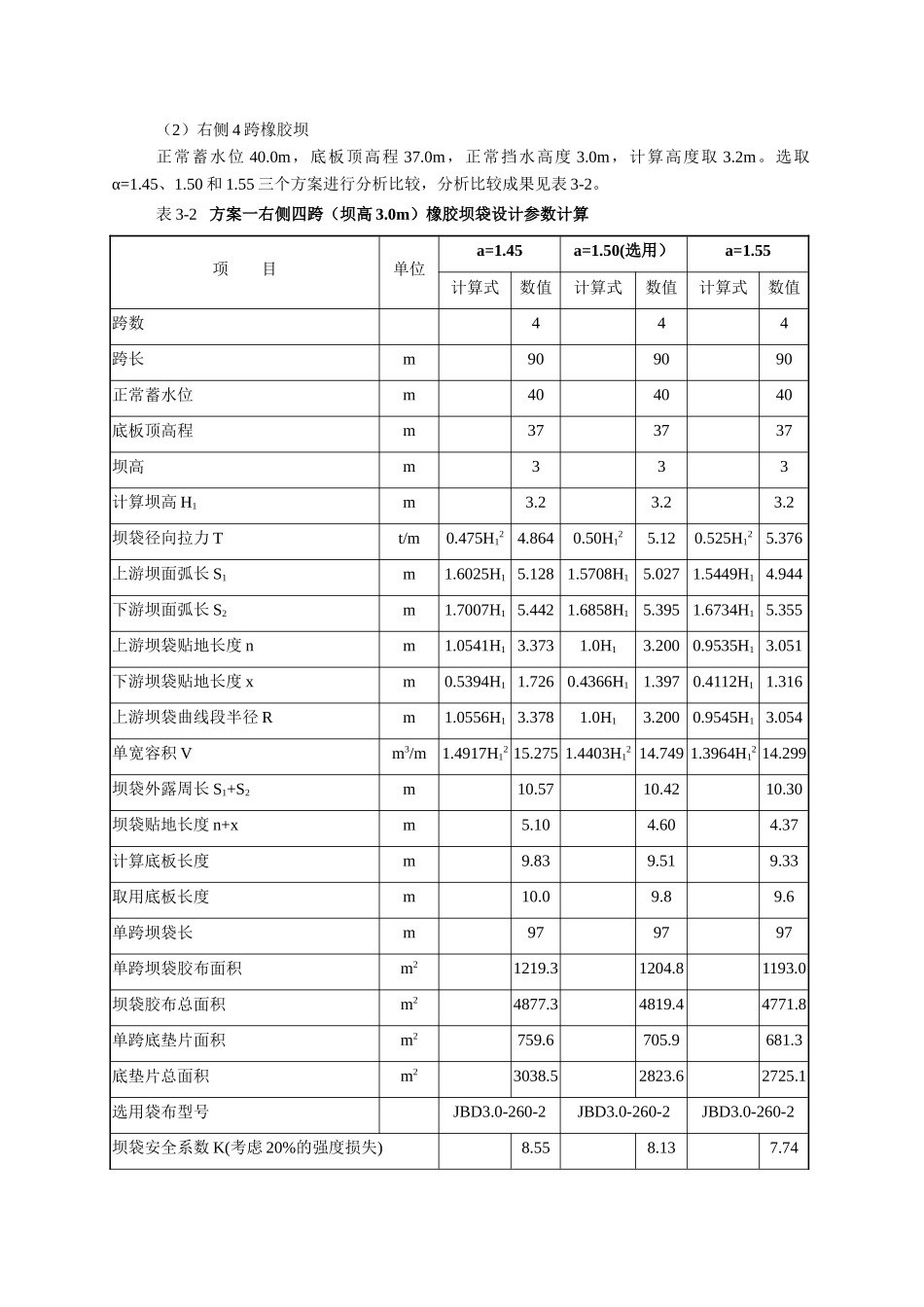

几种不同的橡胶坝方案进行比较分析1、工程概况：******工程以发电为主，结合航运。整个工程由挡水建筑物（橡胶坝）、船闸、泄洪冲砂闸和电站等建筑物组成。，坝址以上集水面积为 10462km2，正常蓄水位 40m，水库正常蓄水位以下的库容 1574 万 m3，枢纽总长约 900m。主要建筑物橡胶坝，顶高程 40m，坝高 3.0～4.5m，坝长 775.0m；电站为河床式，设于左岸，电站装机为 4×4.5MW；泄洪冲砂闸 4 孔×12m；船闸 100t 级，净宽 12m。2、橡胶坝工程地质条件：橡胶坝地基为第四系全新统冲洪积层，具二元结构，上部为含泥粉细砂、细砂层，层厚 0.8～5.0m，属中等透水层；下部为砂砾卵石层（局部夹粉细砂透镜体），层厚 4.2～13.5m。右侧滩地分布有不规则的采砂弃料堆积，弃料堆积松散，透水性极强。坝址基岩均为泥质粉细砂、砂岩，属中软～软岩，呈中厚层状，节理裂隙不发育。坝址右侧受 f1 断层影响，岩体较破裂，透水率达 7.6～22.3Lu。3、 小高差底板橡胶坝方案（方案一）3.1 底板高程确定结合坝址处河床地形及水流条件，河道行洪断面偏向左岸，为增大工程的泄洪能力，考虑工程后能维持部分主河槽，尽量减少工程后河道过水断面的改变，避开河床出现“大冲大淤”现象。选择靠泄洪冲砂闸左侧四跨橡胶坝底板顶高程为 35.5m（4 跨×95m×4.5m），右边四跨橡胶坝底板高程与原河床基本持平，为 37.0m（4 跨×90m×3m）。橡胶坝总宽 755m。3.2 坝袋设计（1）左侧 4 跨橡胶坝正常蓄水位 40.0m，底板顶高程 35.5m，正常挡水高度 4.5m，计算高度取 4.7m。选取 α=1.25、1.30 和 1.35 三个方案进行分析比较，选用 α=1.30，分析比较成果见表 3-1。表 3-1 方案一左侧四跨（坝高 4.5m）橡胶坝袋设计参数计算 项 目单位a=1.25a=1.30(选用）a=1.35计算式数值计算式数值计算式数值跨数 4 4 4跨长m 95 95 95正常蓄水位m 40 40 40底板顶高程m 35.5 35.5 35.5坝高m 4.5 4.5 4.5计算坝高 H1m 4.7 4.7 4.7坝袋径向拉力 Tt/m0.375H128.2840.4H128.8360.425H129.388上游坝面弧长 S1m1.8464H18.6781.7575H18.2601.6920H17.952下游坝面弧长 S2m1.8097H18.5061.7711H18.3241.7418H18.186上游坝袋贴地长度 nm1.4142H16.6471.2910H16.0681.1952H15.617下游坝袋贴地长度 xm0.6473H13.0420.5876H12.7620.5394H12.535上游坝袋曲线段半径 Rm1.5H17.0501.3333H16.2671.2143H15.707单宽容积 Vm3/m1.8405H12 40.66...
