办公楼工程施工电梯施工方案

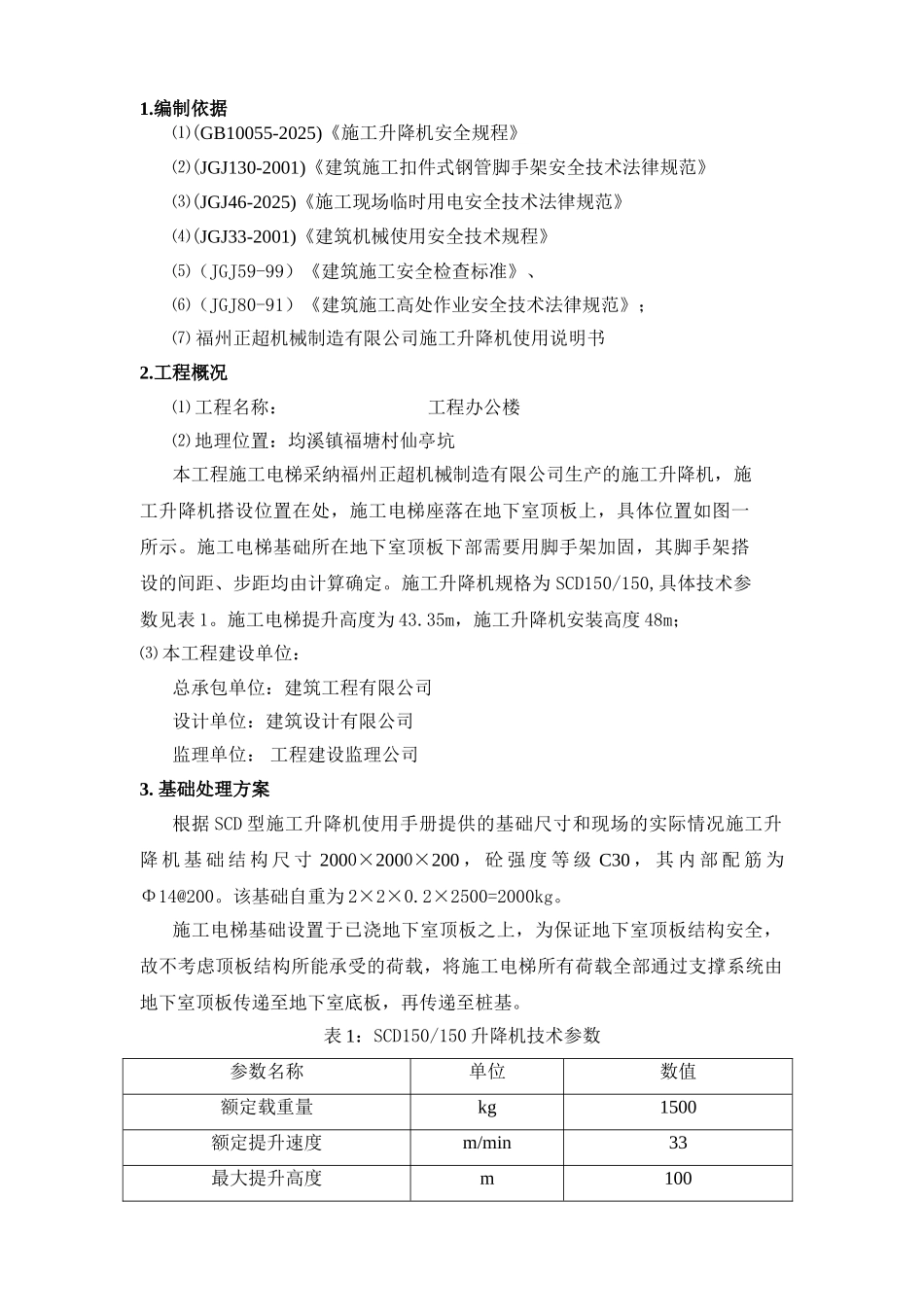

1.编制依据⑴(GB10055-2025)《施工升降机安全规程》⑵(JGJ130-2001)《建筑施工扣件式钢管脚手架安全技术法律规范》⑶(JGJ46-2025)《施工现场临时用电安全技术法律规范》⑷(JGJ33-2001)《建筑机械使用安全技术规程》⑸（JGJ59-99）《建筑施工安全检查标准》、⑹（JGJ80-91）《建筑施工高处作业安全技术法律规范》；⑺ 福州正超机械制造有限公司施工升降机使用说明书2.工程概况⑴ 工程名称： 工程办公楼⑵ 地理位置：均溪镇福塘村仙亭坑本工程施工电梯采纳福州正超机械制造有限公司生产的施工升降机，施工升降机搭设位置在处，施工电梯座落在地下室顶板上，具体位置如图一所示。施工电梯基础所在地下室顶板下部需要用脚手架加固，其脚手架搭设的间距、步距均由计算确定。施工升降机规格为 SCD150/150,具体技术参数见表 1。施工电梯提升高度为 43.35m，施工升降机安装高度 48m；⑶ 本工程建设单位： 总承包单位：建筑工程有限公司设计单位：建筑设计有限公司监理单位： 工程建设监理公司3. 基础处理方案根据 SCD 型施工升降机使用手册提供的基础尺寸和现场的实际情况施工升降 机 基 础 结 构 尺 寸 2000×2000×200 ， 砼 强 度 等 级 C30 ， 其 内 部 配 筋 为Φ14@200。该基础自重为 2×2×0.2×2500=2000kg。施工电梯基础设置于已浇地下室顶板之上，为保证地下室顶板结构安全，故不考虑顶板结构所能承受的荷载，将施工电梯所有荷载全部通过支撑系统由地下室顶板传递至地下室底板，再传递至桩基。表 1：SCD150/150 升降机技术参数参数名称单位数值额定载重量kg1500额定提升速度m/min33最大提升高度m100自由端高度m7.5对重钢丝绳直径mm18标准节质量kg154对重质量kg2×1000电机功率kw2×15吊笼内净尺寸（长×宽×高）m×m×m3×1.3×2.3标准节尺寸（长×宽×高）mm×mm×mm650×650×1508吊笼质量Kg 1200防坠安全器额定动作速度m/s7.5φ48×3.0 钢管，查表得：φ48×3.0 钢管截面面积：A=4.24×102mm2，截面抵抗矩：I=(D4-d4)3.14/（32×48）=4.49×103mm3，回转半径：i=15.9mm，抗拉、抗压和抗弯的容许应力：f=205N/mm2。在施工电梯范围地下室顶板 6.0×6.0m 范围回撑钢管支撑，钢管为 φ48×3.0，立杆纵横向间距@600。施工电梯的基础回撑钢管支撑平面布置如图二所示，施工电梯基础支撑剖面如图三所示。升降机基础加固措施计算⑴ 办公楼楼施工电梯基础加固措施计算基础自重：w=6×3.7×0.2×25+2×2×...
