办公楼空调改造工程调试方案

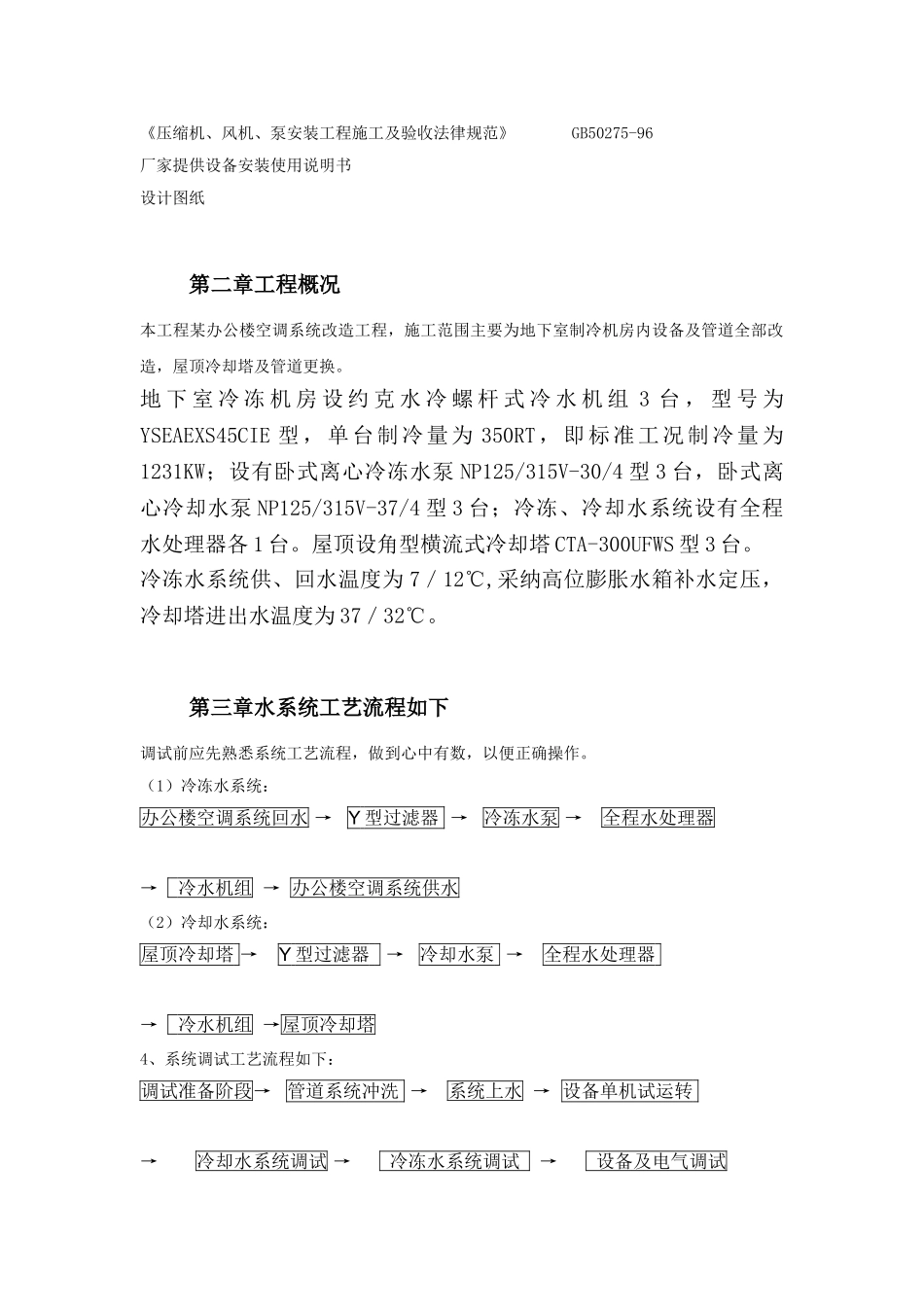

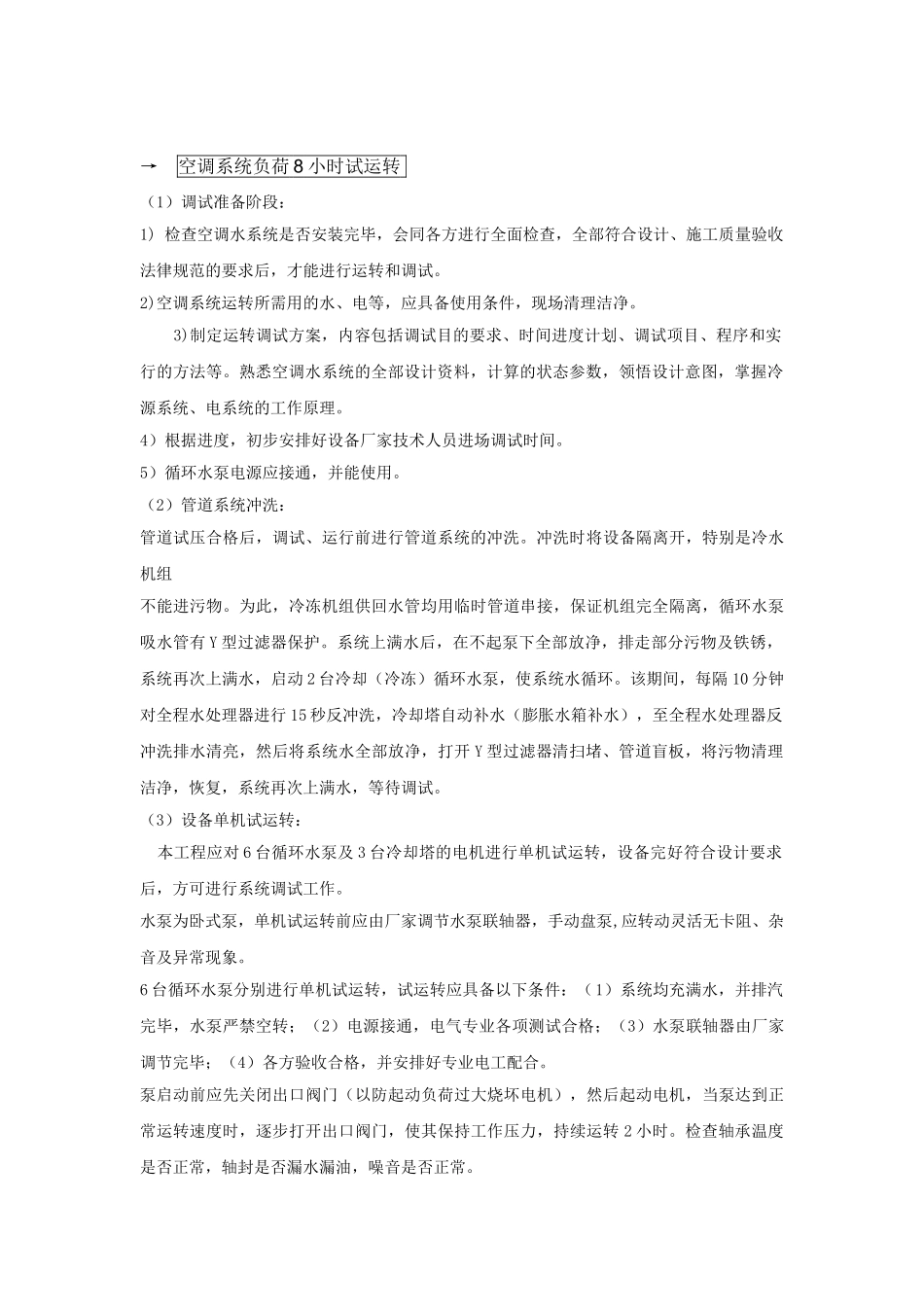

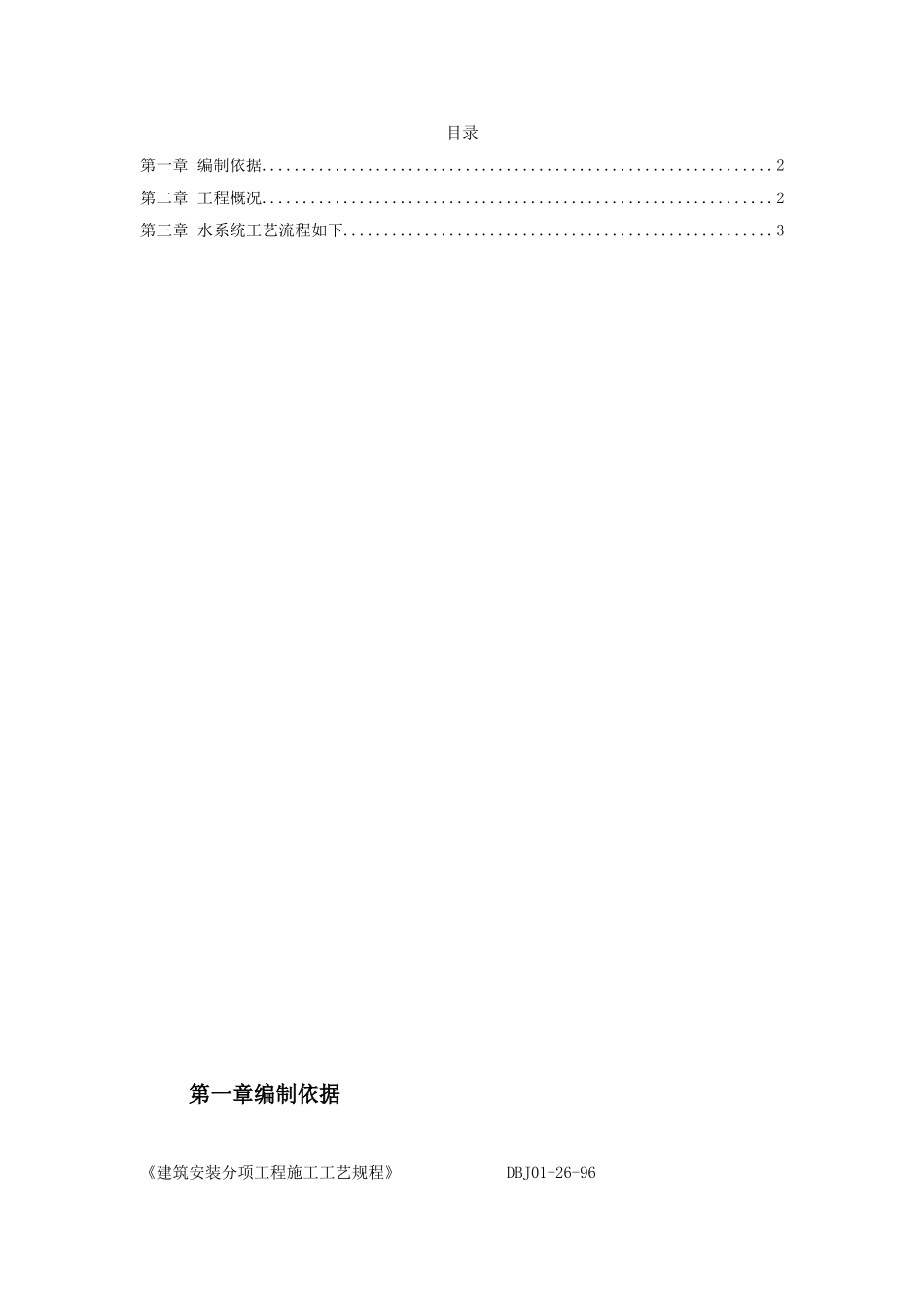

目录第一章 编制依据...............................................................2第二章 工程概况...............................................................2第三章 水系统工艺流程如下.....................................................3第一章编制依据《建筑安装分项工程施工工艺规程》 DBJ01-26-96 《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275-96 厂家提供设备安装使用说明书设计图纸第二章工程概况本工程某办公楼空调系统改造工程，施工范围主要为地下室制冷机房内设备及管道全部改造，屋顶冷却塔及管道更换。地 下 室 冷 冻 机 房 设 约 克 水 冷 螺 杆 式 冷 水 机 组 3 台 ， 型 号 为YSEAEXS45CIE 型，单台制冷量为 350RT，即标准工况制冷量为1231KW；设有卧式离心冷冻水泵 NP125/315V-30/4 型 3 台，卧式离心冷却水泵 NP125/315V-37/4 型 3 台；冷冻、冷却水系统设有全程水处理器各 1 台。屋顶设角型横流式冷却塔 CTA-300UFWS 型 3 台。冷冻水系统供、回水温度为 7／12℃,采纳高位膨胀水箱补水定压，冷却塔进出水温度为 37／32℃。第三章水系统工艺流程如下调试前应先熟悉系统工艺流程，做到心中有数，以便正确操作。（1）冷冻水系统：办公楼空调系统回水 → Y 型过滤器 → 冷冻水泵 → 全程水处理器→ 冷水机组 → 办公楼空调系统供水（2）冷却水系统：屋顶冷却塔 → Y 型过滤器 → 冷却水泵 → 全程水处理器 → 冷水机组 →屋顶冷却塔4、系统调试工艺流程如下：调试准备阶段→ 管道系统冲洗 → 系统上水 → 设备单机试运转 → 冷却水系统调试 → 冷冻水系统调试 → 设备及电气调试 → 空调系统负荷 8 小时试运转 （1）调试准备阶段：1) 检查空调水系统是否安装完毕，会同各方进行全面检查，全部符合设计、施工质量验收法律规范的要求后，才能进行运转和调试。2)空调系统运转所需用的水、电等，应具备使用条件，现场清理洁净。 3)制定运转调试方案，内容包括调试目的要求、时间进度计划、调试项目、程序和实行的方法等。熟悉空调水系统的全部设计资料，计算的状态参数，领悟设计意图，掌握冷源系统、电系统的工作原理。4）根据进度，初步安排好设备厂家技术人员进场调试时间。5）循环水泵电源应接通，并能使用。（2）管道系统冲洗：管道试压合格后，调试、运行前进行管道系统的冲洗。冲洗时将设备隔离开，特...
