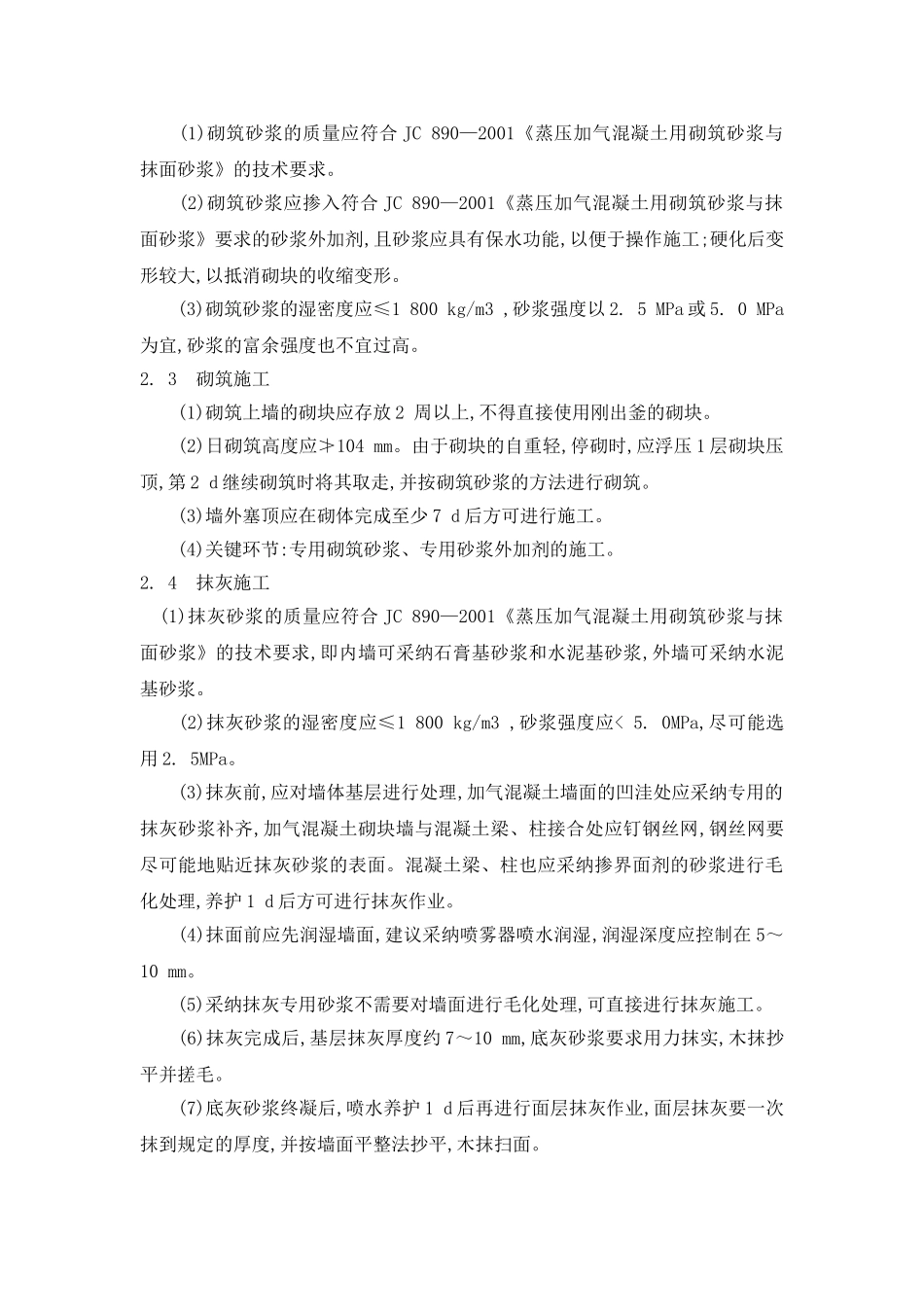

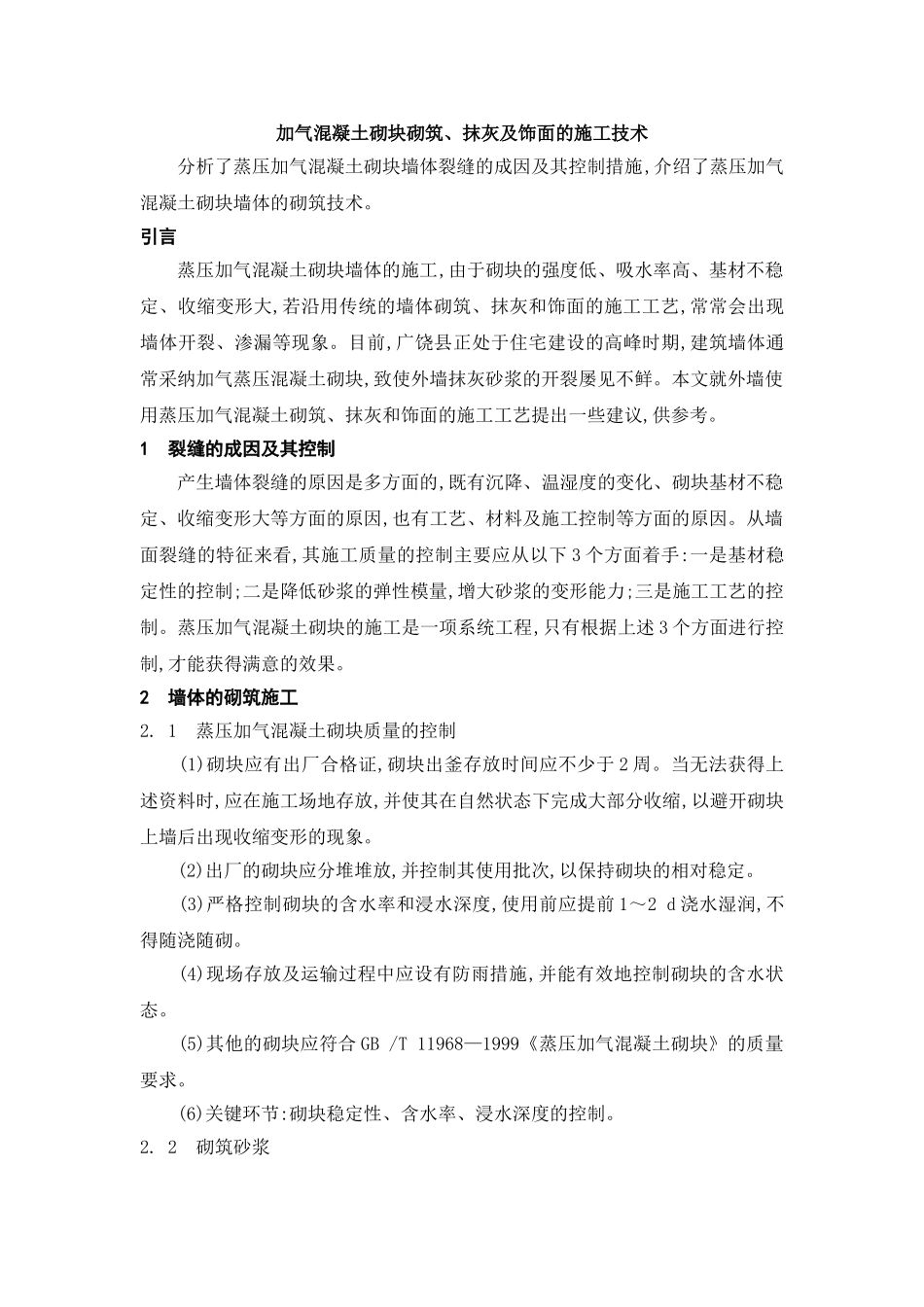

加气混凝土砌块砌筑、抹灰及饰面的施工技术 分析了蒸压加气混凝土砌块墙体裂缝的成因及其控制措施,介绍了蒸压加气混凝土砌块墙体的砌筑技术。引言 蒸压加气混凝土砌块墙体的施工,由于砌块的强度低、吸水率高、基材不稳定、收缩变形大,若沿用传统的墙体砌筑、抹灰和饰面的施工工艺,常常会出现墙体开裂、渗漏等现象。目前,广饶县正处于住宅建设的高峰时期,建筑墙体通常采纳加气蒸压混凝土砌块,致使外墙抹灰砂浆的开裂屡见不鲜。本文就外墙使用蒸压加气混凝土砌筑、抹灰和饰面的施工工艺提出一些建议,供参考。1 裂缝的成因及其控制 产生墙体裂缝的原因是多方面的,既有沉降、温湿度的变化、砌块基材不稳定、收缩变形大等方面的原因,也有工艺、材料及施工控制等方面的原因。从墙面裂缝的特征来看,其施工质量的控制主要应从以下 3 个方面着手:一是基材稳定性的控制;二是降低砂浆的弹性模量,增大砂浆的变形能力;三是施工工艺的控制。蒸压加气混凝土砌块的施工是一项系统工程,只有根据上述 3 个方面进行控制,才能获得满意的效果。2 墙体的砌筑施工2. 1 蒸压加气混凝土砌块质量的控制 (1)砌块应有出厂合格证,砌块出釜存放时间应不少于 2 周。当无法获得上述资料时,应在施工场地存放,并使其在自然状态下完成大部分收缩,以避开砌块上墙后出现收缩变形的现象。 (2)出厂的砌块应分堆堆放,并控制其使用批次,以保持砌块的相对稳定。 (3)严格控制砌块的含水率和浸水深度,使用前应提前 1～2 d 浇水湿润,不得随浇随砌。 (4)现场存放及运输过程中应设有防雨措施,并能有效地控制砌块的含水状态。 (5)其他的砌块应符合 GB /T 11968—1999《蒸压加气混凝土砌块》的质量要求。 (6)关键环节:砌块稳定性、含水率、浸水深度的控制。2. 2 砌筑砂浆 (1)砌筑砂浆的质量应符合 JC 890—2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》的技术要求。 (2)砌筑砂浆应掺入符合 JC 890—2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》要求的砂浆外加剂,且砂浆应具有保水功能,以便于操作施工;硬化后变形较大,以抵消砌块的收缩变形。 (3)砌筑砂浆的湿密度应≤1 800 kg/m3 ,砂浆强度以 2. 5 MPa 或 5. 0 MPa为宜,砂浆的富余强度也不宜过高。2. 3 砌筑施工 (1)砌筑上墙的砌块应存放 2 周以上,不得直接使用刚出釜的砌块。 (2)日砌筑高度应≯104 mm。由于砌块的自重轻,停砌时,应浮压 1 层砌块压顶,第 2 d 继续砌筑时将其取走,并按砌筑砂浆...
