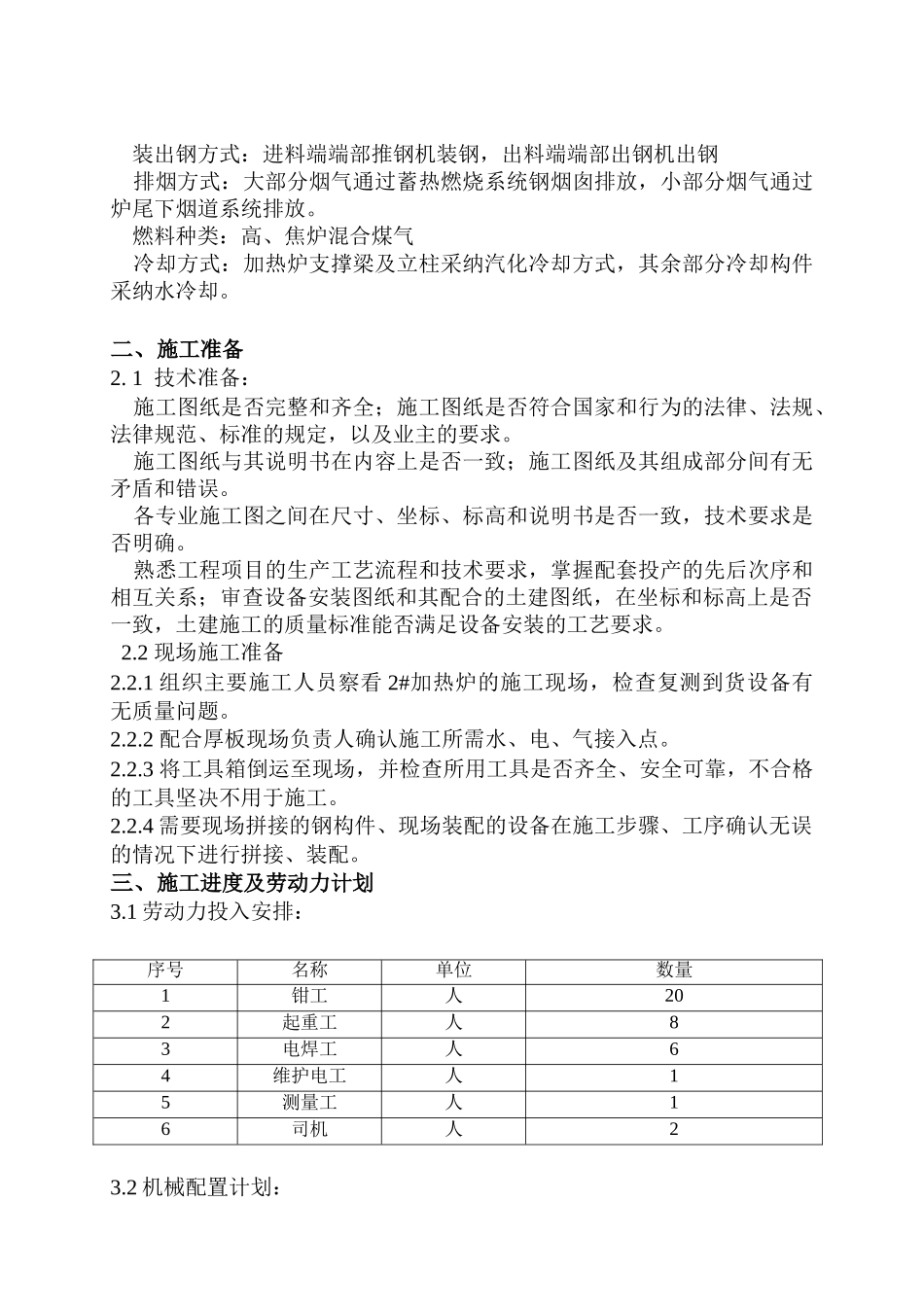

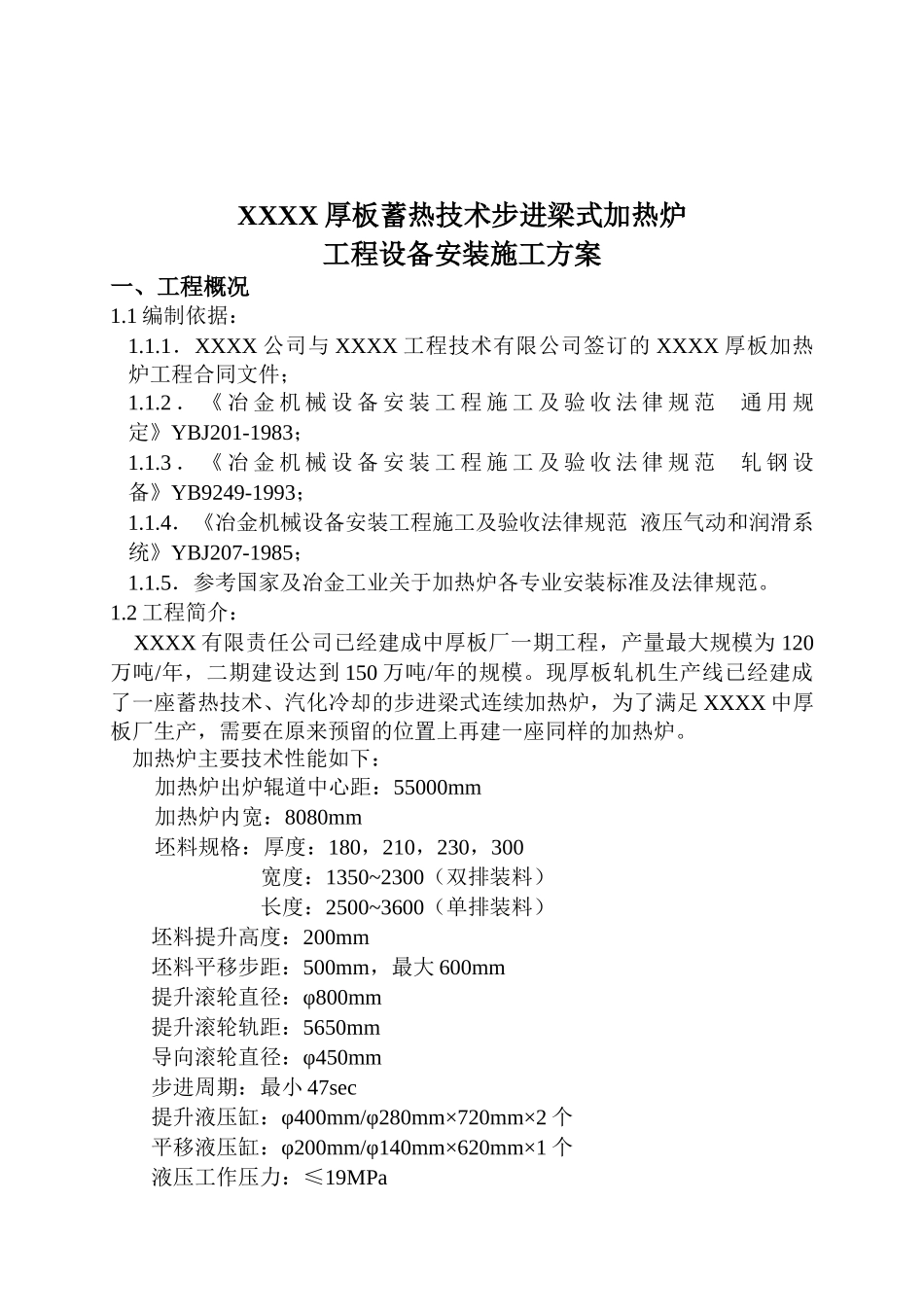

XXXX 厚板蓄热技术步进梁式加热炉工程设备安装施工方案一、工程概况1.1 编制依据：1.1.1．XXXX 公司与 XXXX 工程技术有限公司签订的 XXXX 厚板加热炉工程合同文件；1.1.2 ． 《 冶 金 机 械 设 备 安 装 工 程 施 工 及 验 收 法 律 规 范 通 用 规定》YBJ201-1983；1.1.3 ． 《 冶 金 机 械 设 备 安 装 工 程 施 工 及 验 收 法 律 规 范 轧 钢 设备》YB9249-1993；1.1.4．《冶金机械设备安装工程施工及验收法律规范 液压气动和润滑系统》YBJ207-1985；1.1.5．参考国家及冶金工业关于加热炉各专业安装标准及法律规范。1.2 工程简介： XXXX 有限责任公司已经建成中厚板厂一期工程，产量最大规模为 120万吨/年，二期建设达到 150 万吨/年的规模。现厚板轧机生产线已经建成了一座蓄热技术、汽化冷却的步进梁式连续加热炉，为了满足 XXXX 中厚板厂生产，需要在原来预留的位置上再建一座同样的加热炉。 加热炉主要技术性能如下： 加热炉出炉辊道中心距：55000mm加热炉内宽：8080mm坯料规格：厚度：180，210，230，300宽度：1350~2300（双排装料）长度：2500~3600（单排装料）坯料提升高度：200mm坯料平移步距：500mm，最大 600mm提升滚轮直径：φ800mm提升滚轮轨距：5650mm导向滚轮直径：φ450mm步进周期：最小 47sec提升液压缸：φ400mm/φ280mm×720mm×2 个平移液压缸：φ200mm/φ140mm×620mm×1 个液压工作压力：≤19MPa 装出钢方式：进料端端部推钢机装钢，出料端端部出钢机出钢 排烟方式：大部分烟气通过蓄热燃烧系统钢烟囱排放，小部分烟气通过炉尾下烟道系统排放。 燃料种类：高、焦炉混合煤气 冷却方式：加热炉支撑梁及立柱采纳汽化冷却方式，其余部分冷却构件采纳水冷却。二、施工准备2. 1 技术准备： 施工图纸是否完整和齐全；施工图纸是否符合国家和行为的法律、法规、法律规范、标准的规定，以及业主的要求。 施工图纸与其说明书在内容上是否一致；施工图纸及其组成部分间有无矛盾和错误。 各专业施工图之间在尺寸、坐标、标高和说明书是否一致，技术要求是否明确。 熟悉工程项目的生产工艺流程和技术要求，掌握配套投产的先后次序和相互关系；审查设备安装图纸和其配合的土建图纸，在坐标和标高上是否一致，土建施工的质量标准能否满足设备安装的工艺要求。 2.2 现场施工准备2.2.1 组织主要施工人员察看 2#加热炉的施工现场，检查复测到货设备有...
