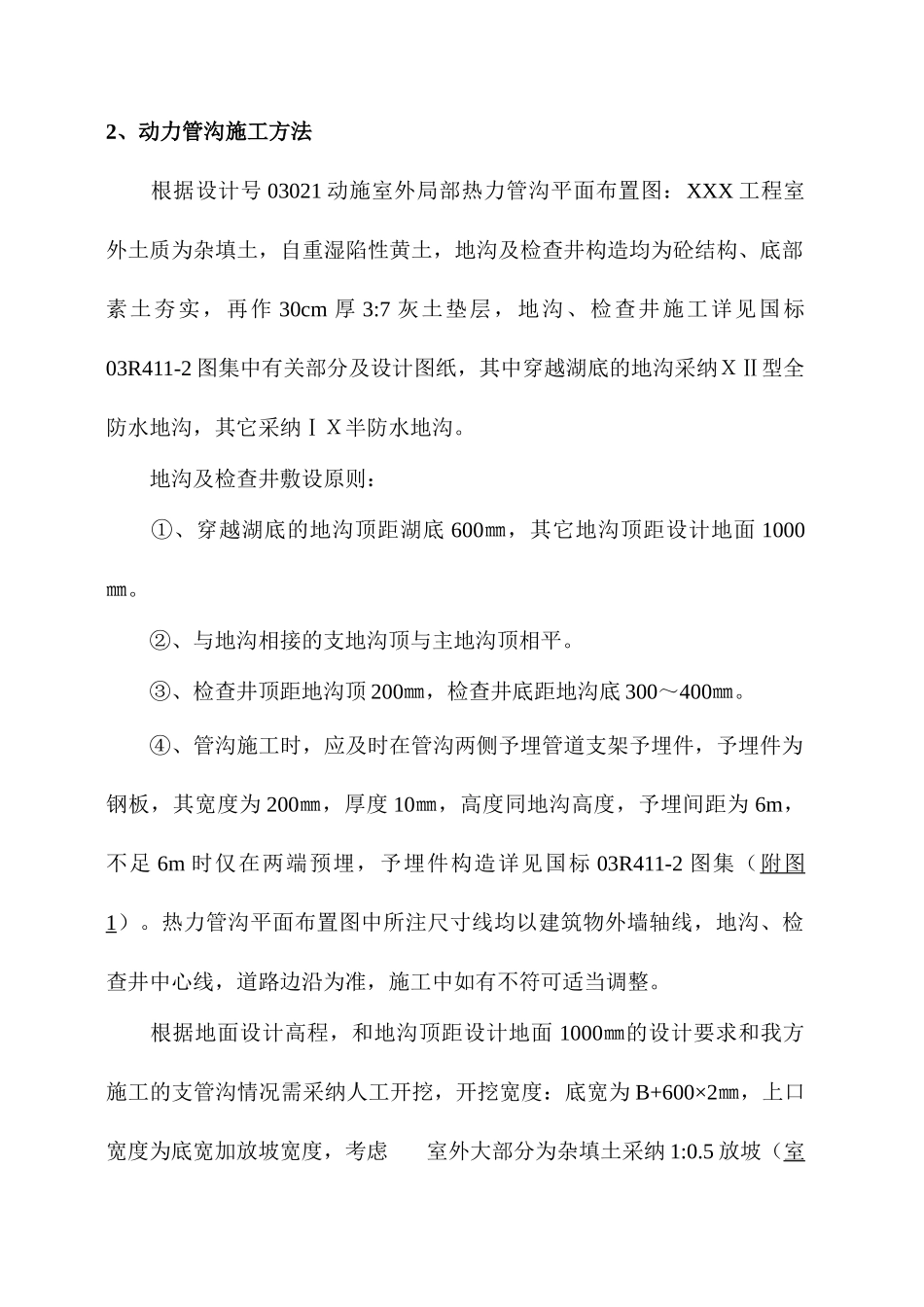

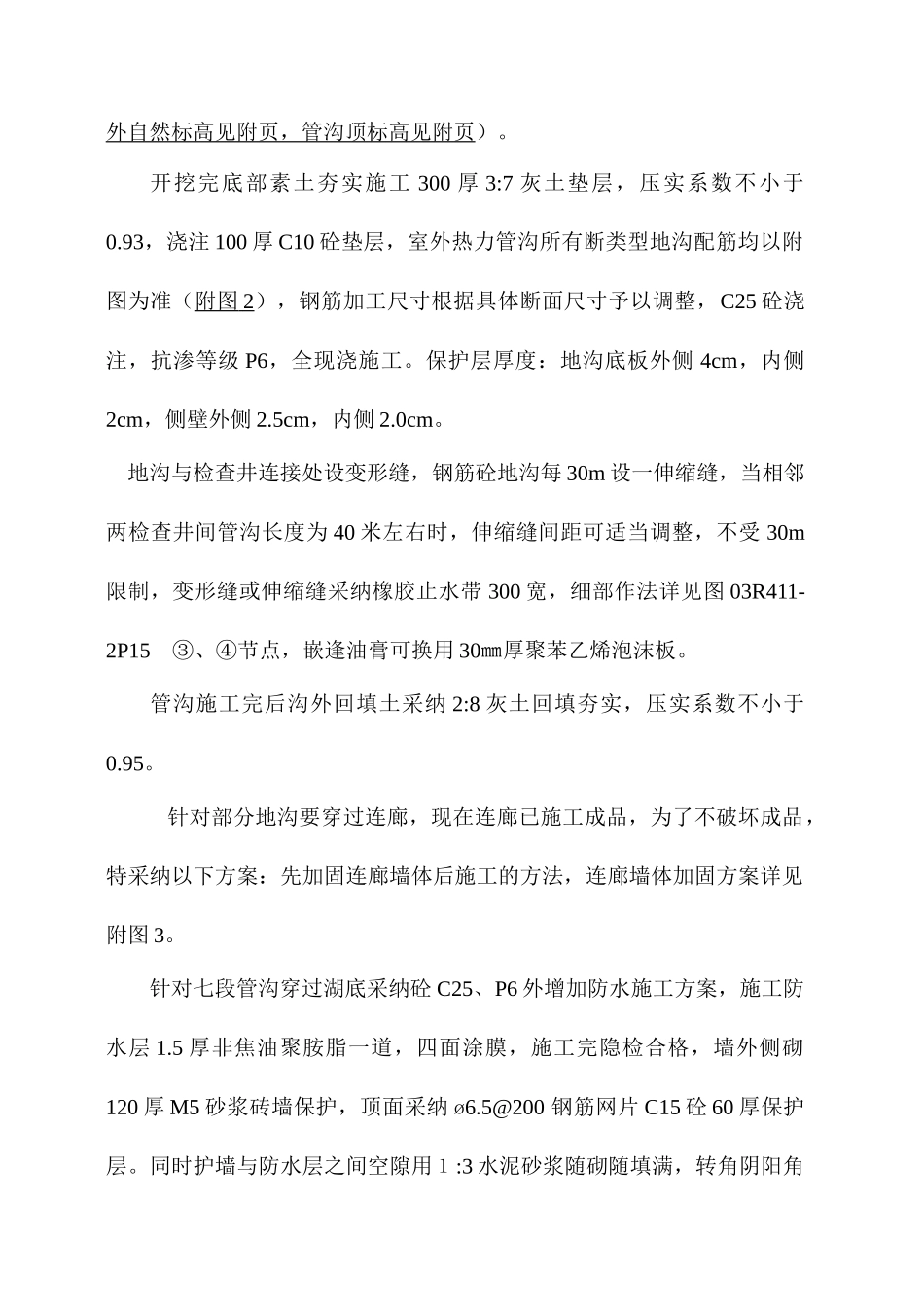

2、动力管沟施工方法 根据设计号 03021 动施室外局部热力管沟平面布置图：XXX 工程室外土质为杂填土，自重湿陷性黄土，地沟及检查井构造均为砼结构、底部素土夯实，再作 30cm 厚 3:7 灰土垫层，地沟、检查井施工详见国标03R411-2 图集中有关部分及设计图纸，其中穿越湖底的地沟采纳ＸⅡ型全防水地沟，其它采纳ⅠＸ半防水地沟。 地沟及检查井敷设原则： ①、穿越湖底的地沟顶距湖底 600㎜，其它地沟顶距设计地面 1000㎜。 ②、与地沟相接的支地沟顶与主地沟顶相平。 ③、检查井顶距地沟顶 200㎜，检查井底距地沟底 300～400㎜。 ④、管沟施工时，应及时在管沟两侧予埋管道支架予埋件，予埋件为钢板，其宽度为 200㎜，厚度 10㎜，高度同地沟高度，予埋间距为 6m，不足 6m 时仅在两端预埋，予埋件构造详见国标 03R411-2 图集（附图1）。热力管沟平面布置图中所注尺寸线均以建筑物外墙轴线，地沟、检查井中心线，道路边沿为准，施工中如有不符可适当调整。根据地面设计高程，和地沟顶距设计地面 1000㎜的设计要求和我方施工的支管沟情况需采纳人工开挖，开挖宽度：底宽为 B+600×2㎜，上口宽度为底宽加放坡宽度，考虑 室外大部分为杂填土采纳 1:0.5 放坡（室外自然标高见附页，管沟顶标高见附页）。开挖完底部素土夯实施工 300 厚 3:7 灰土垫层，压实系数不小于0.93，浇注 100 厚 C10 砼垫层，室外热力管沟所有断类型地沟配筋均以附图为准（附图 2 ），钢筋加工尺寸根据具体断面尺寸予以调整，C25 砼浇注，抗渗等级 P6，全现浇施工。保护层厚度：地沟底板外侧 4cm，内侧2cm，侧壁外侧 2.5cm，内侧 2.0cm。 地沟与检查井连接处设变形缝，钢筋砼地沟每 30m 设一伸缩缝，当相邻两检查井间管沟长度为 40 米左右时，伸缩缝间距可适当调整，不受 30m限制，变形缝或伸缩缝采纳橡胶止水带 300 宽，细部作法详见图 03R411-2P15 ③、④节点，嵌逢油膏可换用 30㎜厚聚苯乙烯泡沫板。管沟施工完后沟外回填土采纳 2:8 灰土回填夯实，压实系数不小于0.95。 针对部分地沟要穿过连廊，现在连廊已施工成品，为了不破坏成品，特采纳以下方案：先加固连廊墙体后施工的方法，连廊墙体加固方案详见附图 3。 针对七段管沟穿过湖底采纳砼 C25、P6 外增加防水施工方案，施工防水层 1.5 厚非焦油聚胺脂一道，四面涂膜，施工完隐检合格，墙外侧砌120 厚 M5 砂浆砖墙保护，顶面采纳 ø6.5@200 钢筋网片 C1...
