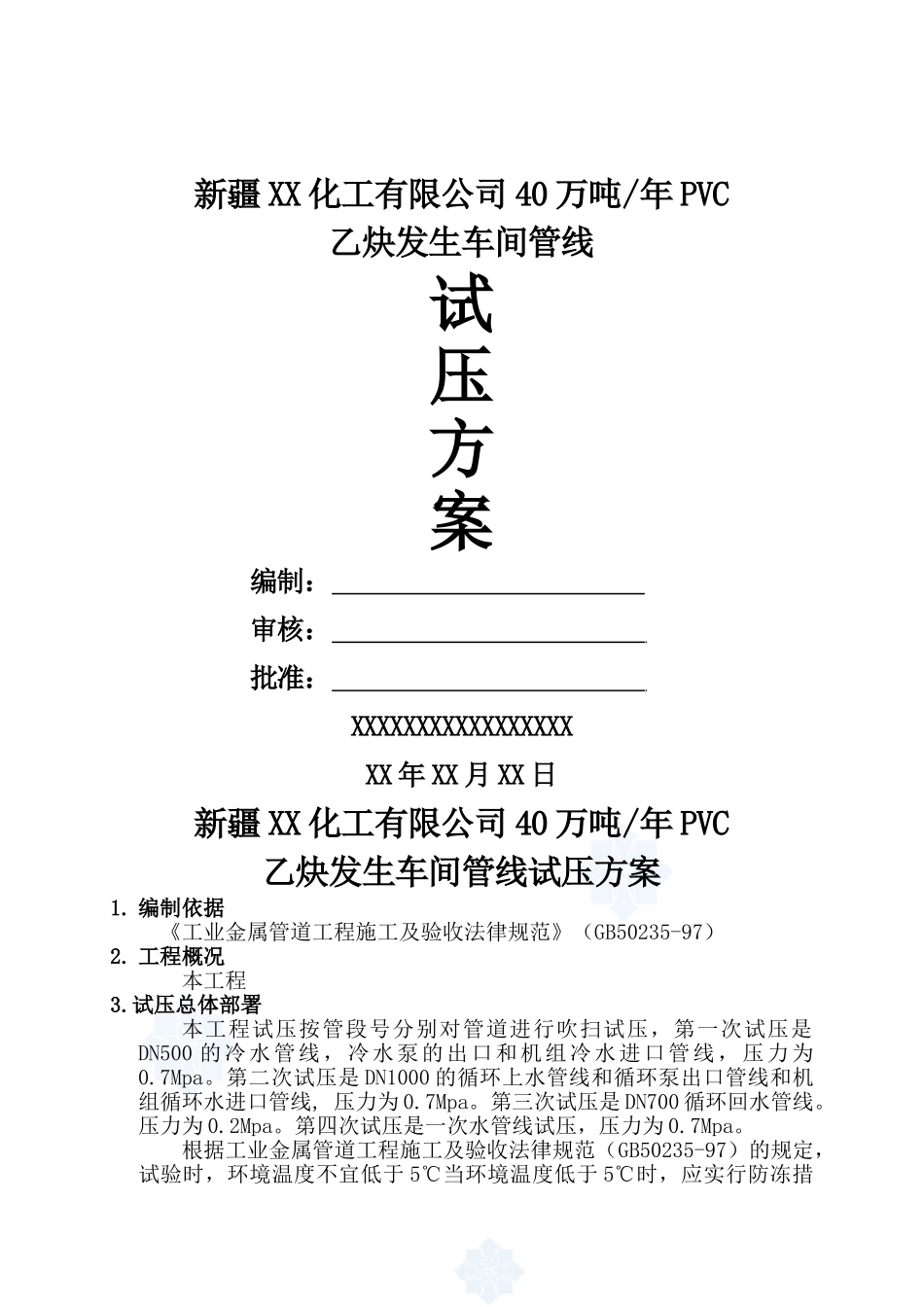

化工厂乙炔车间设备及工艺管线试压方案

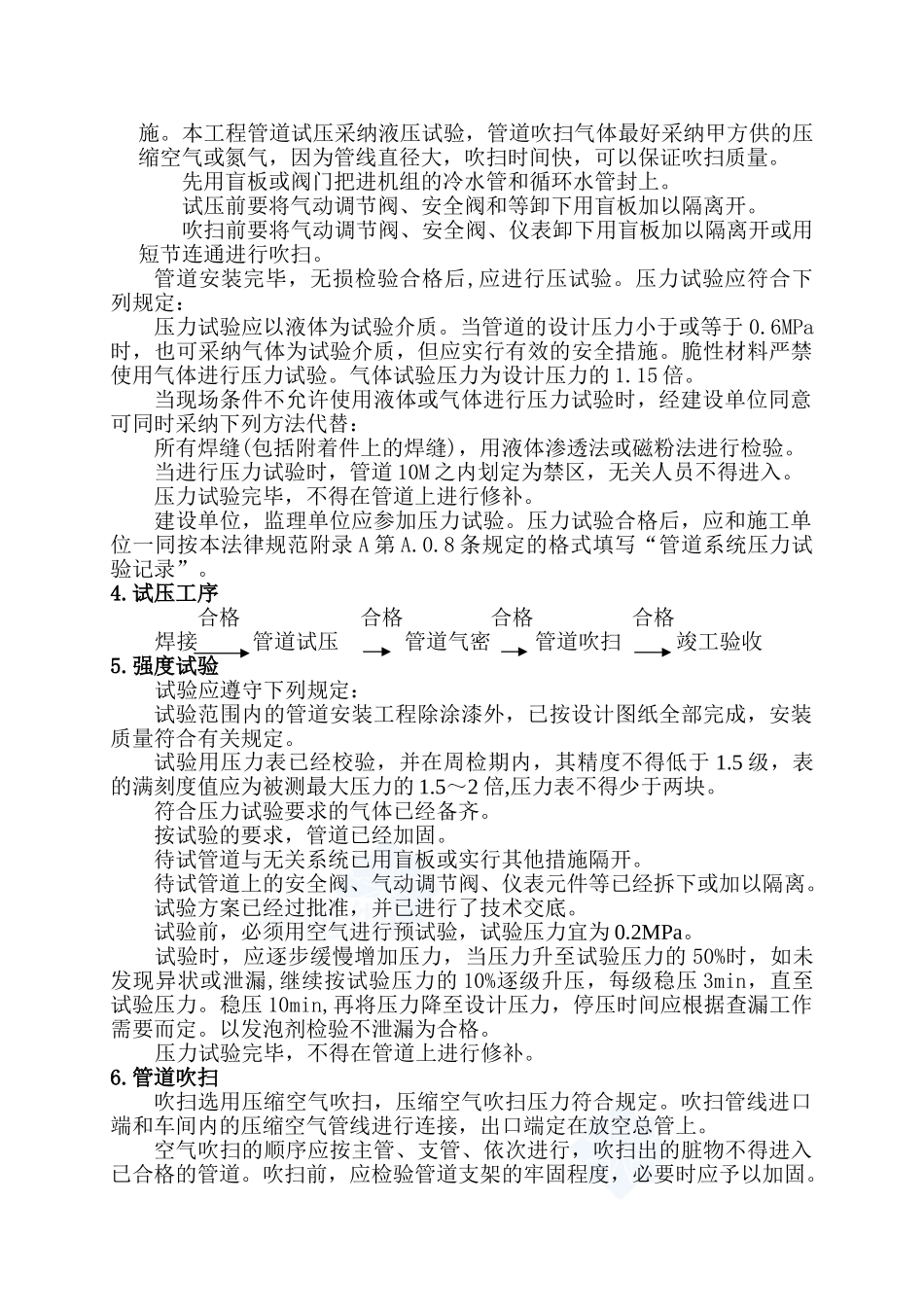

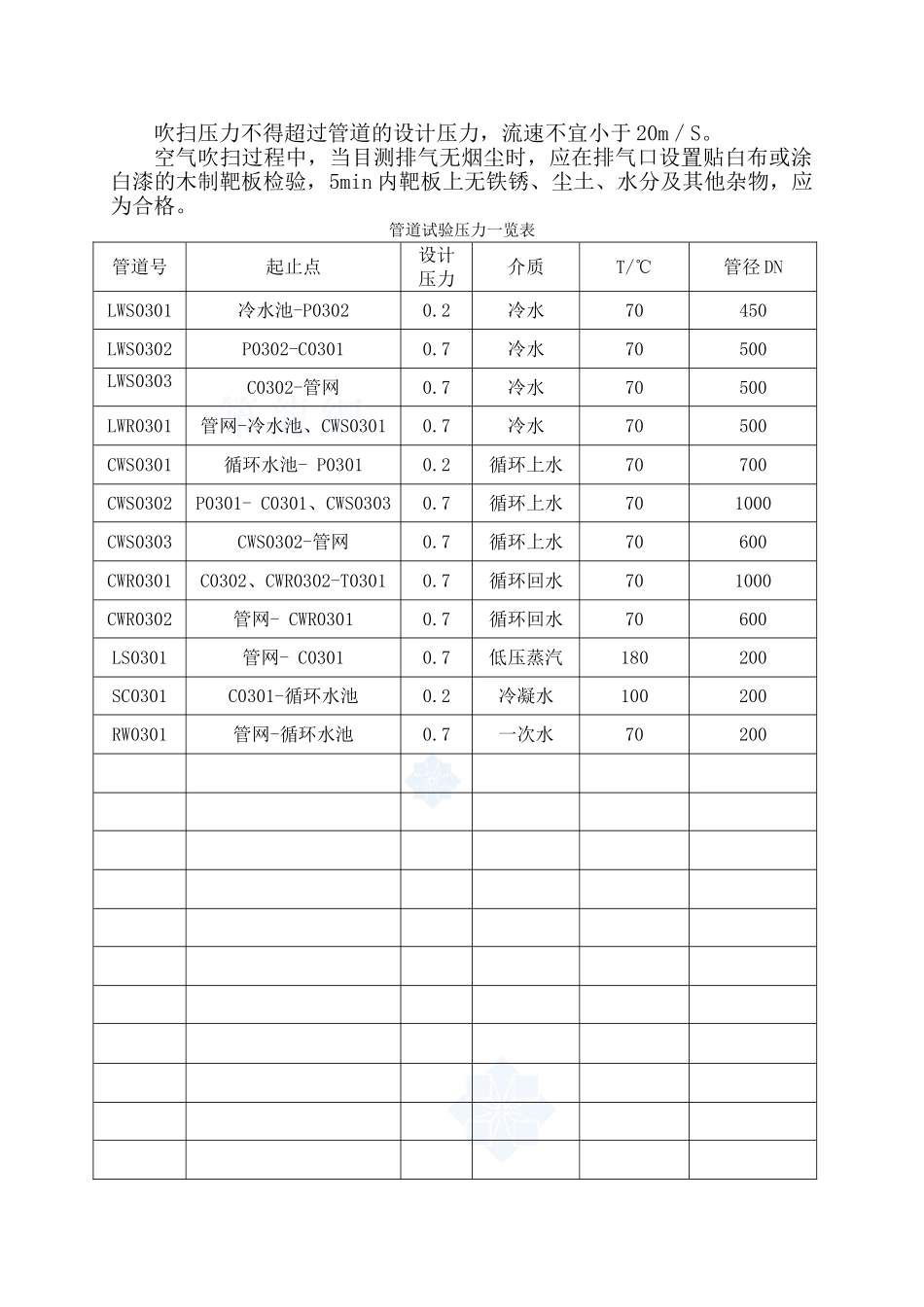

新疆 XX 化工有限公司 40 万吨/年 PVC乙炔发生车间管线试压方案编制： 审核： 批准： XXXXXXXXXXXXXXXXXXX 年 XX 月 XX 日新疆 XX 化工有限公司 40 万吨/年 PVC乙炔发生车间管线试压方案1. 编制依据《工业金属管道工程施工及验收法律规范》（GB50235-97）2. 工程概况本工程3.试压总体部署本工程试压按管段号分别对管道进行吹扫试压，第一次试压是DN500 的冷水管线，冷水泵的出口和机组冷水进口管线，压力为0.7Mpa。第二次试压是 DN1000 的循环上水管线和循环泵出口管线和机组循环水进口管线, 压力为 0.7Mpa。第三次试压是 DN700 循环回水管线。压力为 0.2Mpa。第四次试压是一次水管线试压，压力为 0.7Mpa。根据工业金属管道工程施工及验收法律规范（GB50235-97）的规定，试验时，环境温度不宜低于 5℃当环境温度低于 5℃时，应实行防冻措施。本工程管道试压采纳液压试验，管道吹扫气体最好采纳甲方供的压缩空气或氮气，因为管线直径大，吹扫时间快，可以保证吹扫质量。先用盲板或阀门把进机组的冷水管和循环水管封上。试压前要将气动调节阀、安全阀和等卸下用盲板加以隔离开。吹扫前要将气动调节阀、安全阀、仪表卸下用盲板加以隔离开或用短节连通进行吹扫。管道安装完毕，无损检验合格后,应进行压试验。压力试验应符合下列规定：压力试验应以液体为试验介质。当管道的设计压力小于或等于 0.6MPa时，也可采纳气体为试验介质，但应实行有效的安全措施。脆性材料严禁使用气体进行压力试验。气体试验压力为设计压力的 1.15 倍。当现场条件不允许使用液体或气体进行压力试验时，经建设单位同意可同时采纳下列方法代替：所有焊缝(包括附着件上的焊缝)，用液体渗透法或磁粉法进行检验。当进行压力试验时，管道 10M 之内划定为禁区，无关人员不得进入。压力试验完毕，不得在管道上进行修补。建设单位，监理单位应参加压力试验。压力试验合格后，应和施工单位一同按本法律规范附录 A 第 A.0.8 条规定的格式填写“管道系统压力试验记录”。4.试压工序 合格 合格 合格 合格焊接 管道试压 管道气密 管道吹扫 竣工验收5.强度试验试验应遵守下列规定：试验范围内的管道安装工程除涂漆外，已按设计图纸全部完成，安装质量符合有关规定。试验用压力表已经校验，并在周检期内，其精度不得低于 1.5 级，表的满刻度值应为被测最大压力的 1.5～2 倍,压力表不得少于两块。符合压力试验要求的气体已经备齐。按试验...
