北京市某体育运动场馆工程监理规划

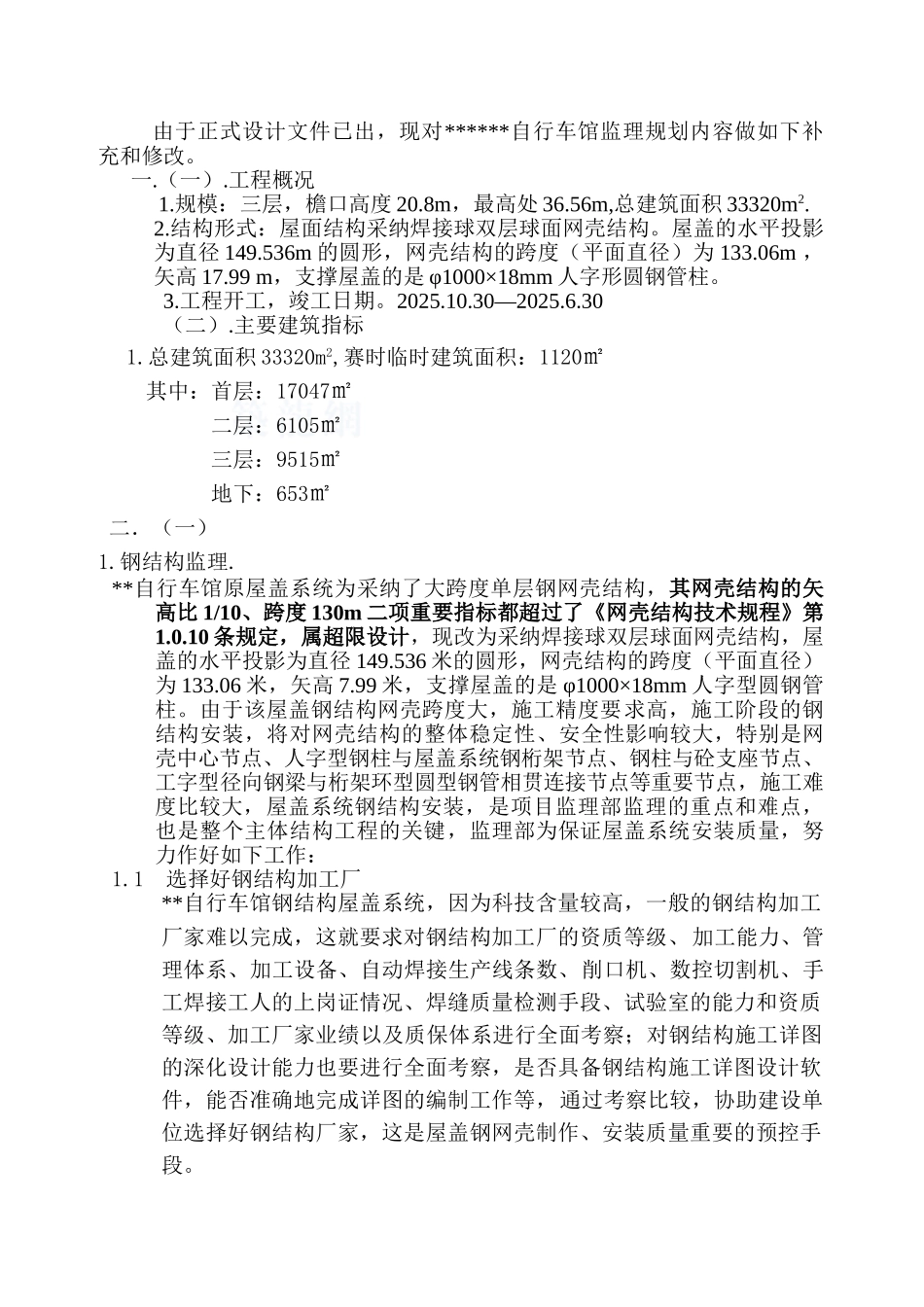

由于正式设计文件已出，现对******自行车馆监理规划内容做如下补充和修改。一.（一）.工程概况1.规模：三层，檐口高度 20.8m，最高处 36.56m,总建筑面积 33320m2.2.结构形式：屋面结构采纳焊接球双层球面网壳结构。屋盖的水平投影为直径 149.536m 的圆形，网壳结构的跨度（平面直径）为 133.06m ，矢高 17.99 m，支撑屋盖的是 φ1000×18mm 人字形圆钢管柱。3.工程开工，竣工日期。2025.10.30—2025.6.30（二）.主要建筑指标1.总建筑面积 33320m2,赛时临时建筑面积：1120㎡ 其中：首层：17047㎡二层：6105㎡三层：9515㎡地下：653㎡ 二．（一）1.钢结构监理.**自行车馆原屋盖系统为采纳了大跨度单层钢网壳结构，其网壳结构的矢高比 1/10、跨度 130m 二项重要指标都超过了《网壳结构技术规程》第1.0.10 条规定，属超限设计，现改为采纳焊接球双层球面网壳结构，屋盖的水平投影为直径 149.536 米的圆形，网壳结构的跨度（平面直径）为 133.06 米，矢高 7.99 米，支撑屋盖的是 φ1000×18mm 人字型圆钢管柱。由于该屋盖钢结构网壳跨度大，施工精度要求高，施工阶段的钢结构安装，将对网壳结构的整体稳定性、安全性影响较大，特别是网壳中心节点、人字型钢柱与屋盖系统钢桁架节点、钢柱与砼支座节点、工字型径向钢梁与桁架环型圆型钢管相贯连接节点等重要节点，施工难度比较大，屋盖系统钢结构安装，是项目监理部监理的重点和难点，也是整个主体结构工程的关键，监理部为保证屋盖系统安装质量，努力作好如下工作：1.1 选择好钢结构加工厂**自行车馆钢结构屋盖系统，因为科技含量较高，一般的钢结构加工厂家难以完成，这就要求对钢结构加工厂的资质等级、加工能力、管理体系、加工设备、自动焊接生产线条数、削口机、数控切割机、手工焊接工人的上岗证情况、焊缝质量检测手段、试验室的能力和资质等级、加工厂家业绩以及质保体系进行全面考察；对钢结构施工详图的深化设计能力也要进行全面考察，是否具备钢结构施工详图设计软件，能否准确地完成详图的编制工作等，通过考察比较，协助建设单位选择好钢结构厂家，这是屋盖钢网壳制作、安装质量重要的预控手段。1.2 驻厂监理监理部将根据钢结构工厂加工制作情况，派出一名有经验的钢结构专业工程师驻厂监理，对钢结构加工厂的原材料、加工精度、焊接工艺、焊缝检测、焊条烘焙、焊工持证上岗情况、焊接环境、焊接质量、焊缝检测、构件制作进度、局部预拼装等进行现场监理，钢网...
