北京某住宅楼测量施工方案

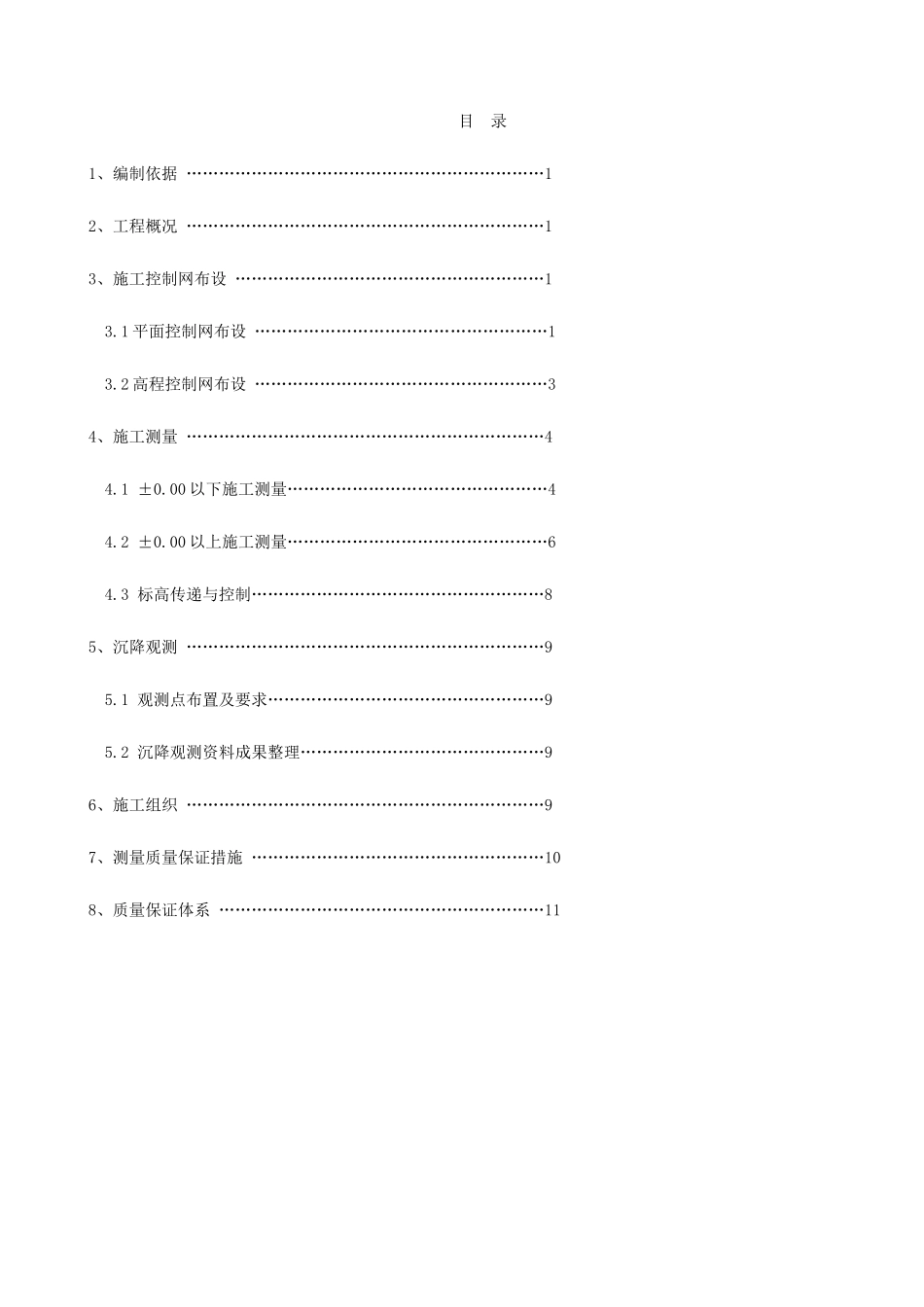

目 录1、编制依据 …………………………………………………………12、工程概况 …………………………………………………………13、施工控制网布设 …………………………………………………13.1 平面控制网布设 ………………………………………………13.2 高程控制网布设 ………………………………………………34、施工测量 …………………………………………………………44.1 ±0.00 以下施工测量…………………………………………44.2 ±0.00 以上施工测量…………………………………………64.3 标高传递与控制………………………………………………85、沉降观测 …………………………………………………………95.1 观测点布置及要求……………………………………………95.2 沉降观测资料成果整理………………………………………96、施工组织 …………………………………………………………97、测量质量保证措施 ………………………………………………108、质量保证体系 ……………………………………………………111、编制依据 工程定位测量记录 总平面图、基础平面图、建筑物结构图《现行建筑施工法律规范大全》施工组织设计2、工程概况 ****小区****#楼工程位于东城区****内小街,该工程系一建筑组团，为全现浇砼剪力墙结构，由结构变形缝自然划分为四段，±0.000 标高为 42.5，一段基础板底-7.85 米，二三段-6.70 米，四段-6.65米，各段地下二层顶均为-3.25 米，±0.000 上全高分为一段 43.20 米，二三段 35.10 米，四段 20.30 米。3、施工控制网布设3.1 平面控制网布设3.1.1 布设原则○ 根据设计总平面图，按先整体后局部，高精度控制低精度原则进行布设。○ 选点应通视良好，安全易保护，必要时参考降水支护及土方开挖等方案实施时对点位的影响。○ 控制网点必须用不短于 1.5 米长 ф20 以上钢筋打入地下,周围用混凝土加固，点位周边砌砖保护并用红油漆作好测量标记，示意图如下：3.1.2 控制网点测设○ 校测原始点位 1、2、3、4 四点，根据 1、2、3、4 四定位角点与建筑物关系，以十字形建筑物外皮线控制建筑物，进而据内部轴线或轴线控制线与建筑物外皮线关系测放出主要控制线。○ 依据点位 1、3 与建筑物关系，经内业计算，定出过 3 点且平行一段东西向轴线的定位控制线 L5。3 点支镜，以 1 点定零，转角测放出 L5 一端控制点 K，倒镜量距定出 L5 另一端控制点 b。再据...
