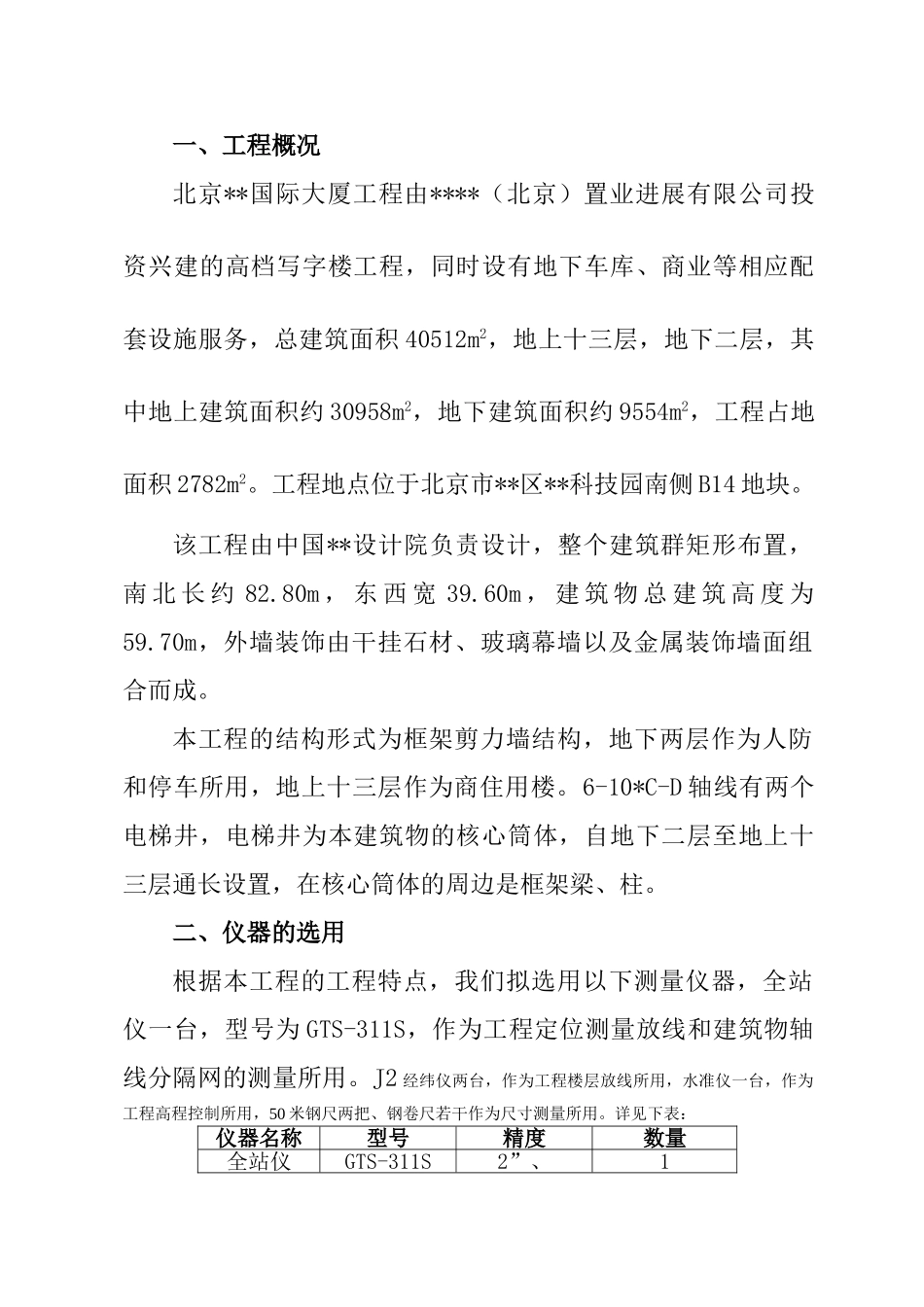

一、工程概况北京**国际大厦工程由****（北京）置业进展有限公司投资兴建的高档写字楼工程，同时设有地下车库、商业等相应配套设施服务，总建筑面积 40512m2，地上十三层，地下二层，其中地上建筑面积约 30958m2，地下建筑面积约 9554m2，工程占地面积 2782m2。工程地点位于北京市**区**科技园南侧 B14 地块。该工程由中国**设计院负责设计，整个建筑群矩形布置，南 北 长 约 82.80m ， 东 西 宽 39.60m ， 建 筑 物 总 建 筑 高 度 为59.70m，外墙装饰由干挂石材、玻璃幕墙以及金属装饰墙面组合而成。本工程的结构形式为框架剪力墙结构，地下两层作为人防和停车所用，地上十三层作为商住用楼。6-10*C-D 轴线有两个电梯井，电梯井为本建筑物的核心筒体，自地下二层至地上十三层通长设置，在核心筒体的周边是框架梁、柱。二、仪器的选用根据本工程的工程特点，我们拟选用以下测量仪器，全站仪一台，型号为 GTS-311S，作为工程定位测量放线和建筑物轴线分隔网的测量所用。J2 经纬仪两台，作为工程楼层放线所用，水准仪一台，作为工程高程控制所用，50 米钢尺两把、钢卷尺若干作为尺寸测量所用。详见下表：仪器名称型号精度数量全站仪GTS-311S2”、1（2+2D）经纬仪J22”2水准仪DS20001钢 尺50mmm2三、主要测量方案的选择1、工程定位测量1．1 平面控制测量工程定位线是整个建筑物的定位线和后期建筑物楼层放线的依据，在此道工序的细小的误差，有可能对工程造成重大的影响。所以，此道测量工序应该引起高度的重视，我们选用日本产的 GTS-311S 型全站仪作为工程的定位放线和工程轴线方格网的测量工具，尽量减小误差，增加工程的精确性。本 工 程 的 工 程 定 位 点 是 由 北 京 市 测 绘 讨 论 院 提 供 的B1、B2、B3、B4 四个定位点。工程定位是由北京市测绘讨论院进行测量放线的，工程定位点如图 1 所示：图 1图中 A-H 点的坐标以及各自之间的关系已经通过测量成果的方式给予我方，现阶段的工程定位的依据就是上图的工程测量成果。我们首先核定 A、B、C 三点的坐标和各自的之间的关系与建筑施工图施 4-0-1 中所提供的 A、B、C 三点的关系相吻合。采纳正倒镜投点法，在建筑物的周边形成方形控制网（图2）。如图 2 所示，我们利用全站仪在 A、D、E、F 等点，利用正反镜投点法分别在建筑物周边的水泥硬化道路上打出轴线控制网点，作上标记并进行保护。在控制网点完成以后分别用全...
