北京某医院测量施工方案

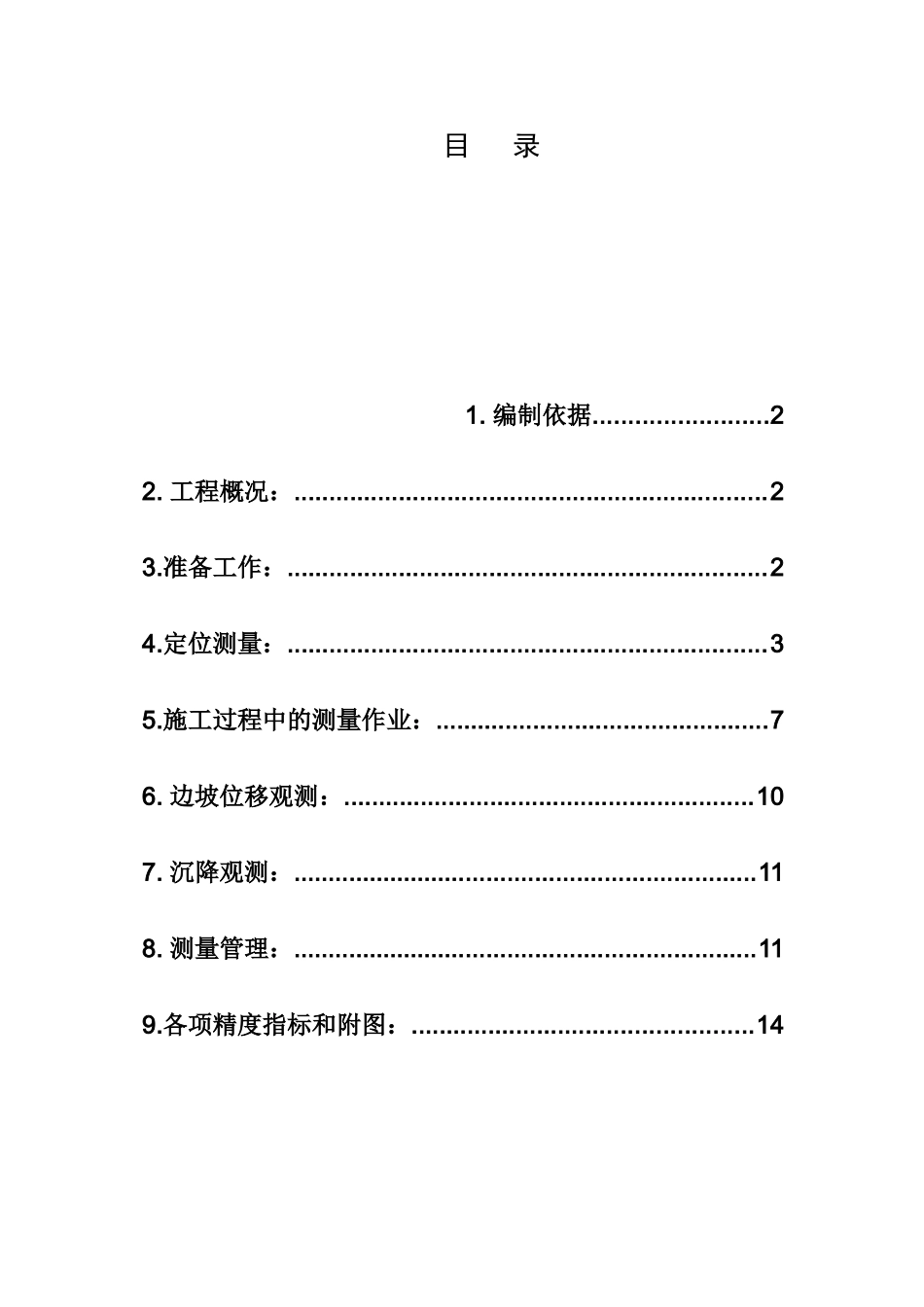

目 录1. 编制依据.........................22. 工程概况：....................................................................23.准备工作：.....................................................................24.定位测量：.....................................................................35.施工过程中的测量作业：................................................76. 边坡位移观测：...........................................................107. 沉降观测：...................................................................118. 测量管理：...................................................................119.各项精度指标和附图：.................................................141. 编制依据 1.1**第**医院综合医疗楼工程施工图纸及甲方招标文件；1.2《工程测量法律规范》GB50026-93；1.3《北京市建筑工程施工测量规程》DBJ01-21-95；1.4 北京市《工程建设监理规程》DBJ01-41-98；1.5 **第**医院综合医疗楼施工组织设计及现场自然条件等。2. 工程概况：2.1 本工程地处北京市**区**路路北，***住宅区南侧，西侧为****医院老院区；本工程主楼地上 19 层，总建筑面积 54195m2，框架剪力墙结构。首层室内地坪±0.000 相当于绝对标高 46.700 米，建筑总高81.600 m。2.2 地下室 2 层，基底标高主楼部份-12.150(34.550) m、其他部份-11.150(35.550) m，其中东西长约 85.700 米，南北长约 129 米，现场自然地坪较为平整。3.准备工作：3.1 仪器配备：J2-2 经纬仪 1 台、NAL132 水准仪 2 台、激光垂准仪 1台、塔尺 2 把、50m 钢卷尺 2 把、(5m)钢卷尺、对讲机 1 对、线坠。3.2 技术准备：定位工作实施前必须取得测绘院或业主签认的成果通知单和工作移交手续，作为定位依据；每次测量放线都得以设计图纸技术交底、变更洽商为准。4.定位测量：4.1 校核各水准点的高程和平面基准点坐标的准确性： 由于我项目部进场时基坑土方已经基本开挖完毕，所以原测绘院所提供的楼座角点桩和红线桩已不存在，定位依据只能以甲方指定的101#、105#、106#控制点(水准点)和现场的主轴线控制网为准，其中105# 点 的 坐 标X=314076.398 Y=501931.447 高 程H=46.136 ， 106# 点 坐 标 X=314073.519 Y=501808.293 高 程H=45.816、现场主轴线有 2 轴、10 轴、B 轴和...
