北京某医院病房楼全钢结构施工技术

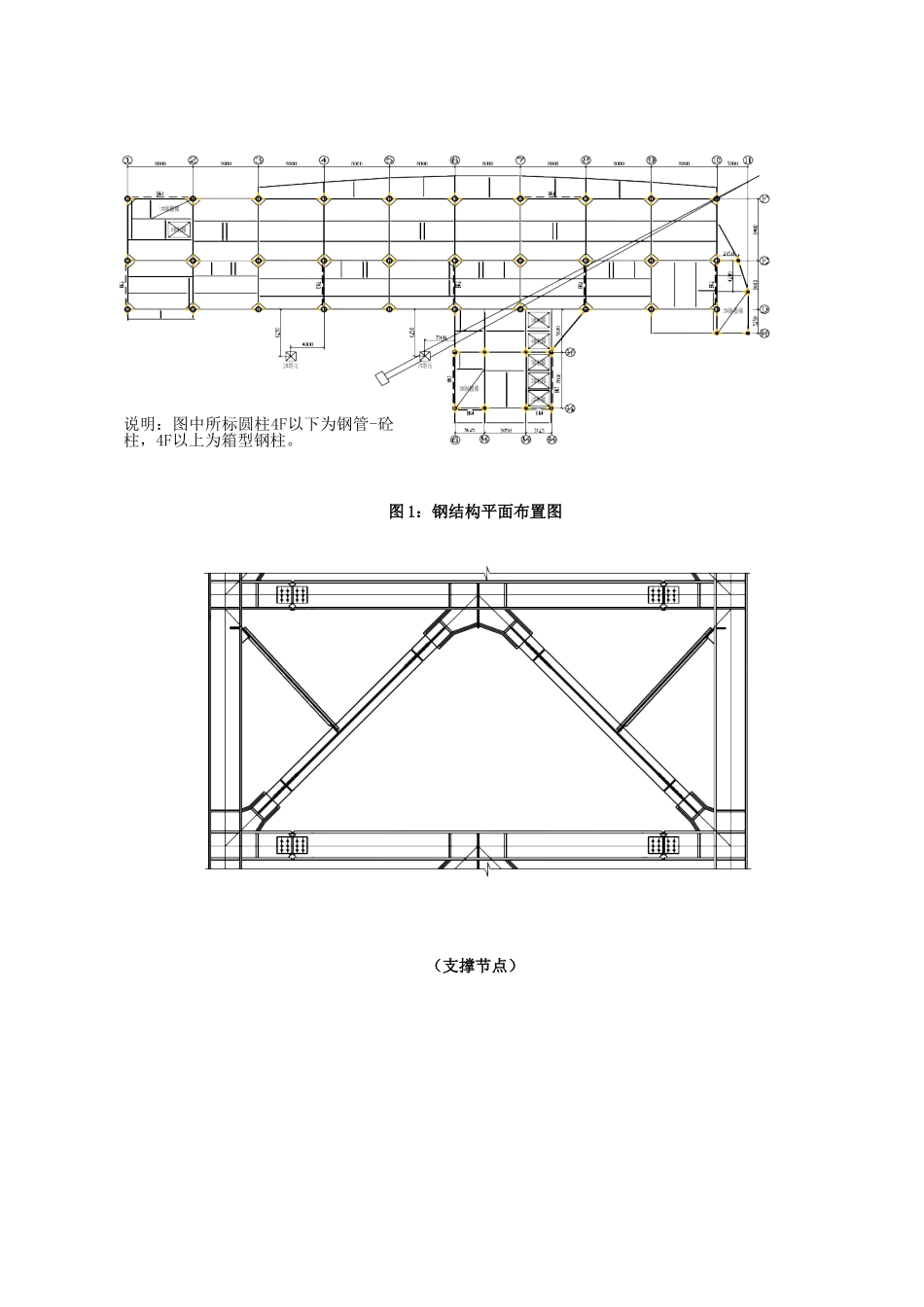

北大人民医院病房楼全钢结构施工技术介绍了高层全钢结构的施工方法，包括吊装机械的选择，柱、梁、支撑构件的吊装方法和安装工艺 ，全钢结构测量校正技术，高强度螺栓的施工工艺，全钢结构施工现场焊接技术以及安全防护。Construction Technologies of an All-steel Structurein the People’s Hospital Ward Building of Beijing University北京大学人民医院新建病房楼工程位于北京市西直门南大街 11 号，东邻医院北大门、西邻北礼士路、北邻西直门外南街、南邻现有病房楼，施工场地极其狭小。本工程总建筑面积 39488m2，其中地下8482m2、地上 31006m2；地下 3 层为钢管柱——钢砼结构，地上 22 层为钢框架——钢支撑结构，共设 11 道从±0.000 到结构顶的竖向支撑（见图 1、2）；主要柱网尺寸为 8.0m×8.4m、8.0m×6.6m，标准层层高3.80m，建筑高度 84.06m。本工程的钢柱主要为钢管柱及箱型柱，钢管柱截面尺寸为 Φ750mm、Φ600mm 两种规格；箱型柱截面有 6 种规格，最大截面尺寸为 550mm×550mm，共分三次变截面；主梁、次梁及支撑均为 H 型钢；主要刚性节点形式见图 2；钢构件总重量 4506 吨，各类钢构件总数量约为 5000 根。高层全钢结构施工的关键：钢构件的吊装校正，柱、梁、支撑的焊接，钢结构安装测量及监控，高强螺栓安装、拧紧以及施工安全防护等。1 吊装机械的选择由于大楼地下室北边线到道路边距离仅为 8.2m，无法在北侧⑤～⑥轴间布设 1 台塔吊。根据钢构件重量分布及平面布置情况，若在东西两段或南侧两边各布设 1 台塔吊，塔吊机械费用将增大 1 倍，因此在南侧⑤～⑥轴间布设 1 台 JT300-16 平臂式塔吊（见图 1），臂长 50m，安装高度 108m，其最大吊重能力16t，能满足构件吊装的需要。但是塔吊的拆除将非常困难，只能下降到楼顶位置，无法继续下降；因此 ，钢构件安装完成后，在南侧③～④轴间安装 1 台小塔吊，把大塔吊拆除后，小塔吊下降到地面再用汽车吊进行解体。2 台塔吊的 4 个固定支脚直接埋设在底板混凝土内，并在底板内增设塔机基础钢筋。根据塔吊的性能和构件吊装使用高度，在 11 层设置一道附着。2 地脚螺栓预埋钢柱通过地脚螺栓与大楼底板相连接，其预埋质量的高低将会直接影响到钢梁和支撑的安装。地脚螺栓预埋工艺流程：钢柱中心线放样→套模安装→标高测量→地脚螺栓安装及固定→螺纹保护→砼浇筑→螺栓位置复测。其施工方法：为了保证单根柱地...
