北京某基坑护坡工程施工方案

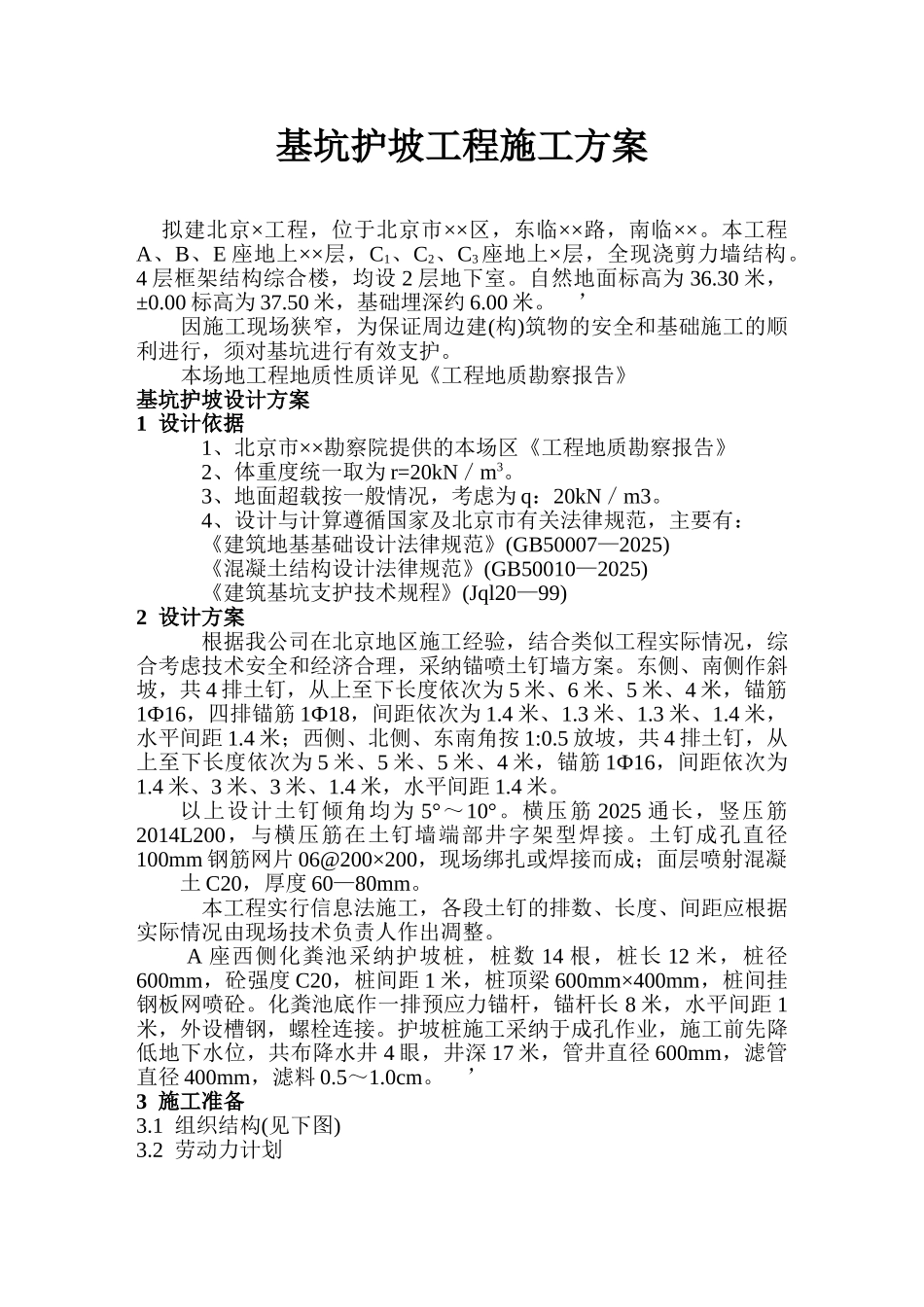

基坑护坡工程施工方案 拟建北京×工程，位于北京市××区，东临××路，南临××。本工程A、B、E 座地上××层，C1、C2、C3 座地上×层，全现浇剪力墙结构。4 层框架结构综合楼，均设 2 层地下室。自然地面标高为 36.30 米，±0.00 标高为 37.50 米，基础埋深约 6.00 米。 ’因施工现场狭窄，为保证周边建(构)筑物的安全和基础施工的顺利进行，须对基坑进行有效支护。本场地工程地质性质详见《工程地质勘察报告》基坑护坡设计方案1 设计依据 1、北京市××勘察院提供的本场区《工程地质勘察报告》 2、体重度统一取为 r=20kN／m3。 3、地面超载按一般情况，考虑为 q：20kN／m3。 4、设计与计算遵循国家及北京市有关法律规范，主要有： 《建筑地基基础设计法律规范》(GB50007—2025) 《混凝土结构设计法律规范》(GB50010—2025) 《建筑基坑支护技术规程》(Jql20—99)2 设计方案 根据我公司在北京地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理，采纳锚喷土钉墙方案。东侧、南侧作斜坡，共 4 排土钉，从上至下长度依次为 5 米、6 米、5 米、4 米，锚筋1Ф16，四排锚筋 1Ф18，间距依次为 1.4 米、1.3 米、1.3 米、1.4 米，水平间距 1.4 米；西侧、北侧、东南角按 1:0.5 放坡，共 4 排土钉，从上至下长度依次为 5 米、5 米、5 米、4 米，锚筋 1Ф16，间距依次为1.4 米、3 米、3 米、1.4 米，水平间距 1.4 米。以上设计土钉倾角均为 5°～10°。横压筋 2025 通长，竖压筋2014L200，与横压筋在土钉墙端部井字架型焊接。土钉成孔直径100mm 钢筋网片 06@200×200，现场绑扎或焊接而成；面层喷射混凝土 C20，厚度 60—80mm。 本工程实行信息法施工，各段土钉的排数、长度、间距应根据实际情况由现场技术负责人作出凋整。 A 座西侧化粪池采纳护坡桩，桩数 14 根，桩长 12 米，桩径600mm，砼强度 C20，桩间距 1 米，桩顶梁 600mm×400mm，桩间挂钢板网喷砼。化粪池底作一排预应力锚杆，锚杆长 8 米，水平间距 1米，外设槽钢，螺栓连接。护坡桩施工采纳于成孔作业，施工前先降低地下水位，共布降水井 4 眼，井深 17 米，管井直径 600mm，滤管直径 400mm，滤料 0.5～1.0cm。 ’3 施工准备3.1 组织结构(见下图)3.2 劳动力计划工种电工电焊工钢筋工机械工力工人数1244304 施工程序现场三通一平 测放开挖上口线 地方按要求步挖 定孔位 土钉施工...
