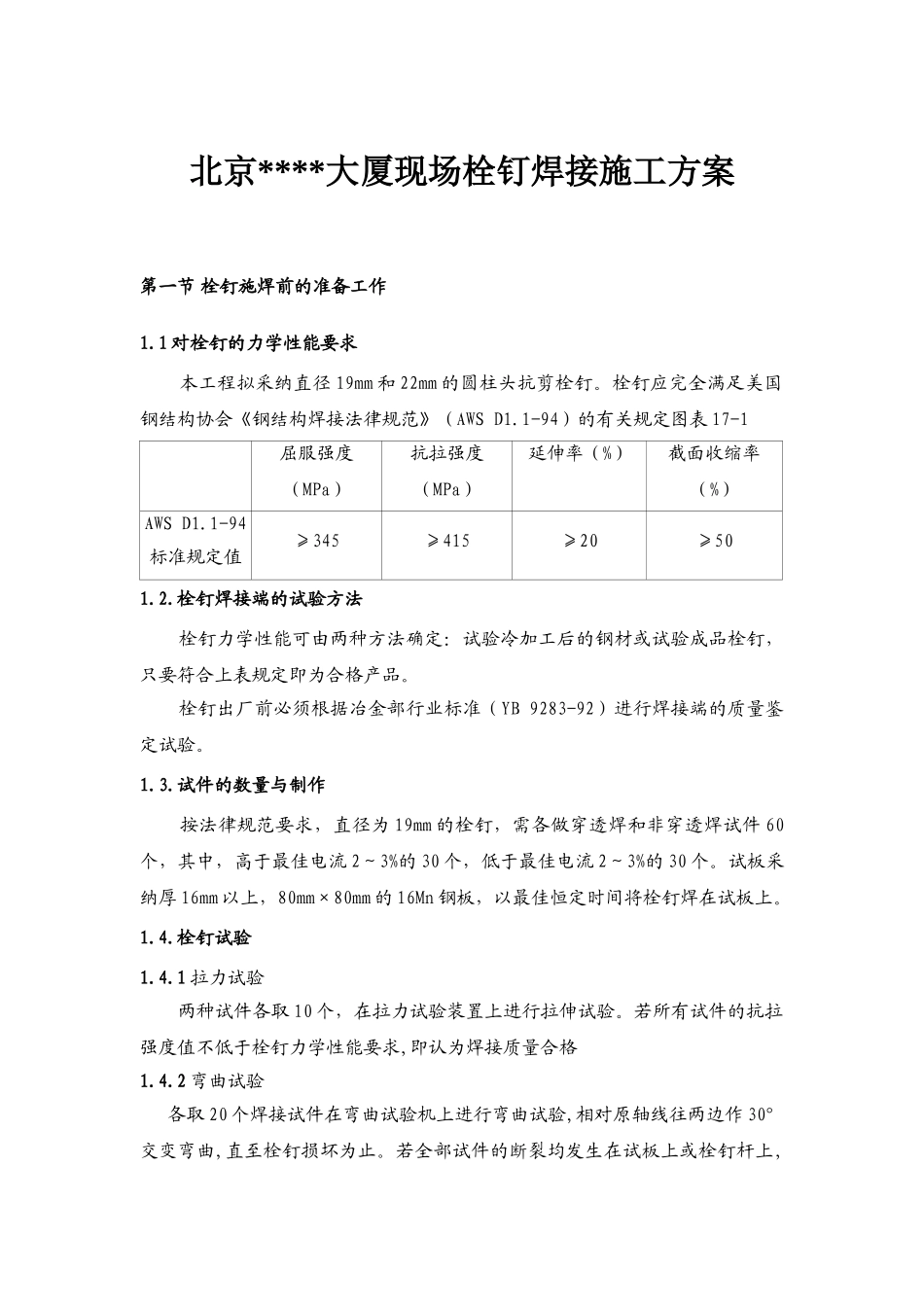

北京****大厦现场栓钉焊接施工方案第一节 栓钉施焊前的准备工作1.1 对栓钉的力学性能要求 本工程拟采纳直径 19mm 和 22mm 的圆柱头抗剪栓钉。栓钉应完全满足美国钢结构协会《钢结构焊接法律规范》（AWS D1.1-94）的有关规定图表 17-1 屈服强度（MPa）抗拉强度（MPa）延伸率（%）截面收缩率（%）AWS D1.1-94标准规定值≥345≥415≥20≥501.2.栓钉焊接端的试验方法 栓钉力学性能可由两种方法确定：试验冷加工后的钢材或试验成品栓钉，只要符合上表规定即为合格产品。 栓钉出厂前必须根据冶金部行业标准（YB 9283-92）进行焊接端的质量鉴定试验。1.3.试件的数量与制作 按法律规范要求，直径为 19mm 的栓钉，需各做穿透焊和非穿透焊试件 60个，其中，高于最佳电流 2～3%的 30 个，低于最佳电流 2～3%的 30 个。试板采纳厚 16mm 以上，80mm×80mm 的 16Mn 钢板，以最佳恒定时间将栓钉焊在试板上。1.4.栓钉试验1.4.1 拉力试验 两种试件各取 10 个，在拉力试验装置上进行拉伸试验。若所有试件的抗拉强度值不低于栓钉力学性能要求,即认为焊接质量合格1.4.2 弯曲试验 各取 20 个焊接试件在弯曲试验机上进行弯曲试验,相对原轴线往两边作 30°交变弯曲,直至栓钉损坏为止。若全部试件的断裂均发生在试板上或栓钉杆上,而不在焊缝或热影响区内,则焊接质量应视为合格。1.4.3 重新试验 经过拉力和弯曲试验后,若有不合格的试件,则应重新制备试件进行再次试验;假如失败,则认为该批栓钉焊接质量不合格。1.4.4 栓钉力学性能的复验1.4.4.1 栓钉焊接部位的抗拉与抗弯试验,按图配置 6 个试件,其中 3 个试件进行拉伸试验,其抗拉强度值均应>415MPa;另取三个试件进行弯曲试验,用锤敲击圆柱头部，弯曲 30°若无裂纹，认为合格。如下图表 17-2。d-栓钉直径；l -栓钉长度；t＞16mm;w＞60mm1.4.4.2 外观检查:焊肉应无气泡及咬肉现象。1.4.4.3 栓钉焊施工后，对成型焊肉进行外观检查,并应在主要构件上分批进行1%抽样打弯检验,打弯 15°若无裂纹则可通过。 1.5.焊工资质审查 对每一个参加施焊的焊工,根据焊接参数试验的要求,进行焊工资质审查。不具备焊工操作证的焊工不能上岗。1.6.对焊件施焊条件、栓钉、设备、电源等的要求1.6.1 对钢构件母材的要求1.6.1.1 非穿透焊：母材表面应干燥，且不应涂漆、镀锌或镀镉等；母材不应有过量氧化皮、锈斑或其他杂质，若不符合要求，可用钢丝刷或角向磨光机除去锈斑或油污。1.6.1.2 ...
