北京某大厦转换桁架钢结构安装方案

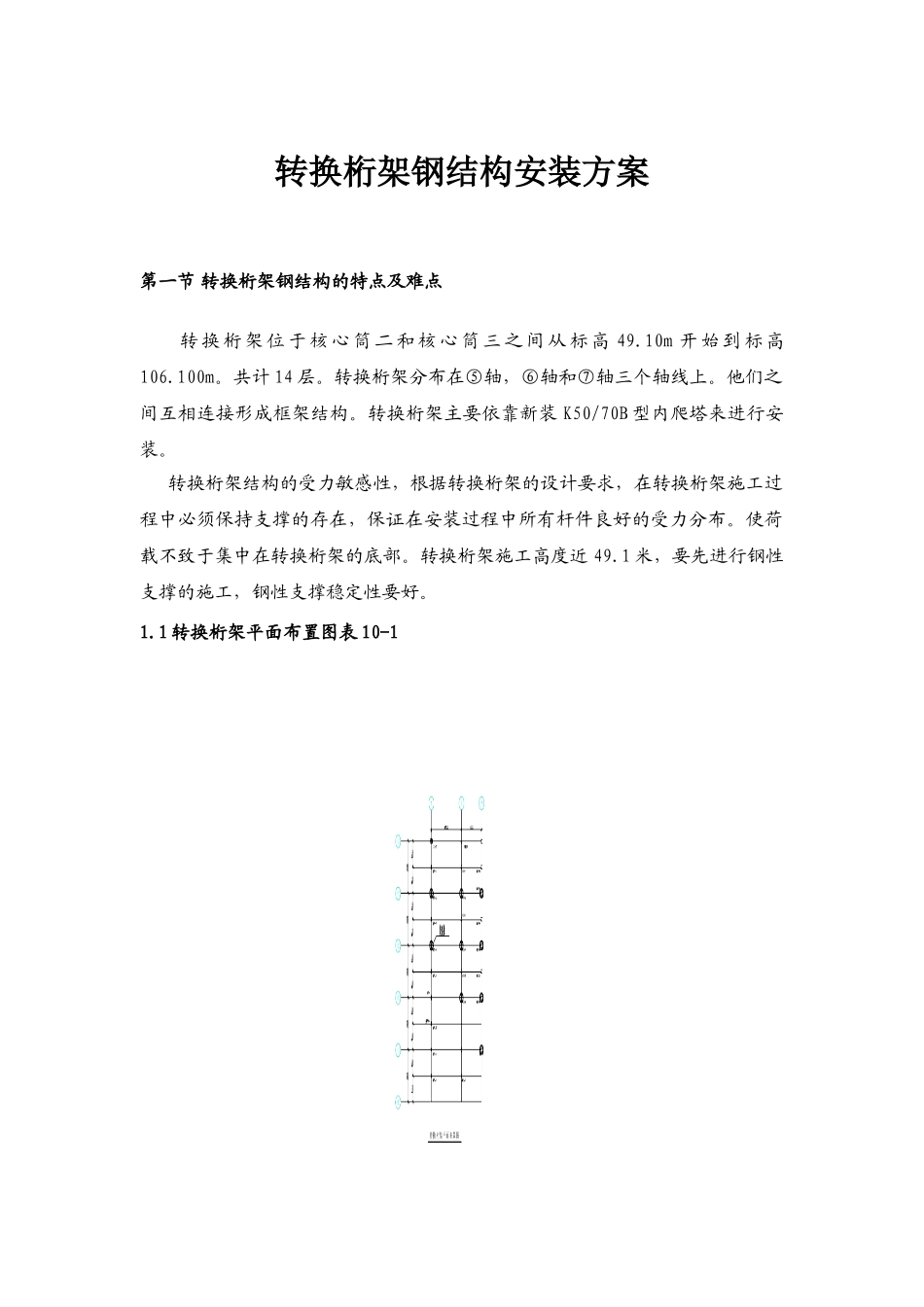

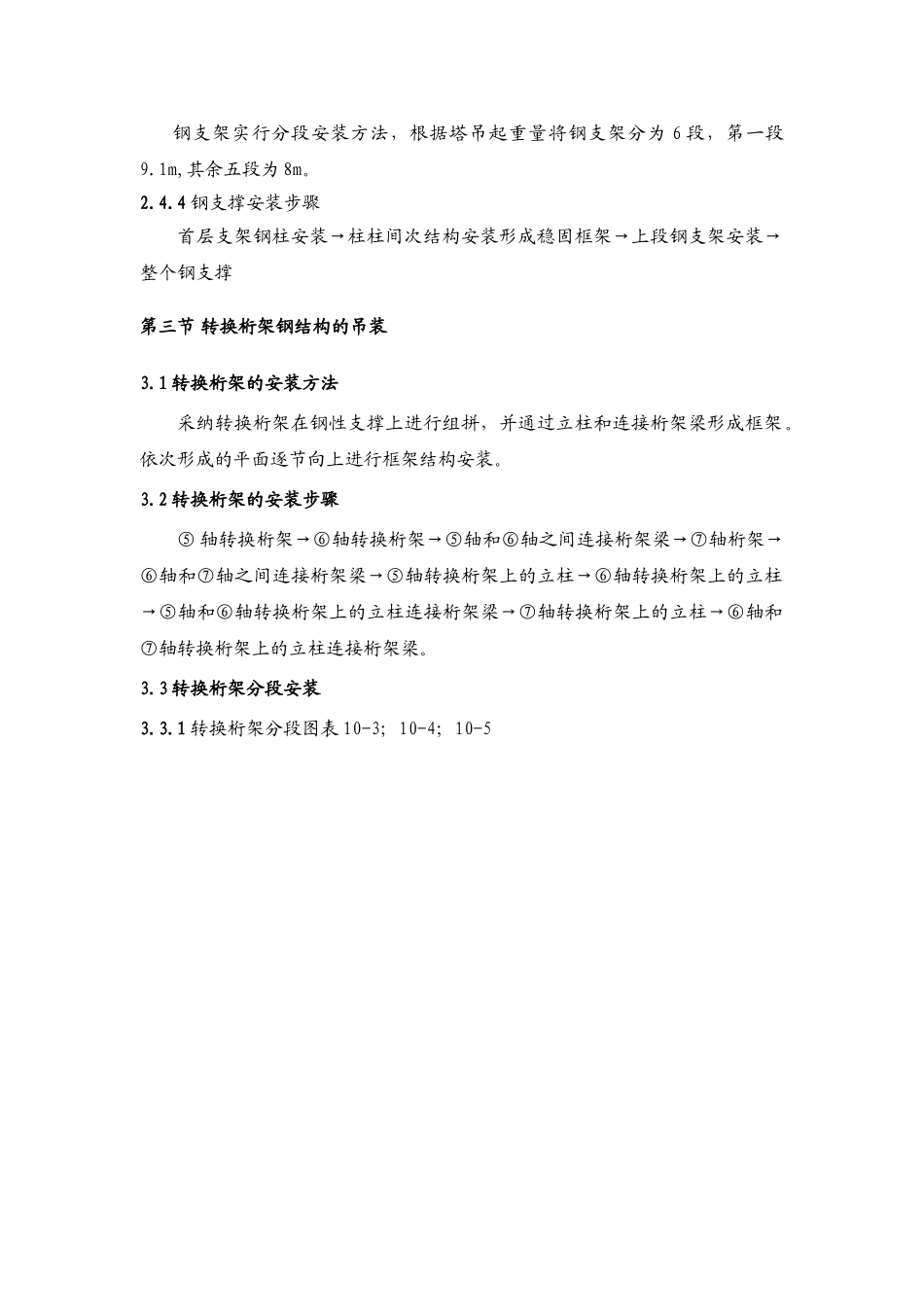

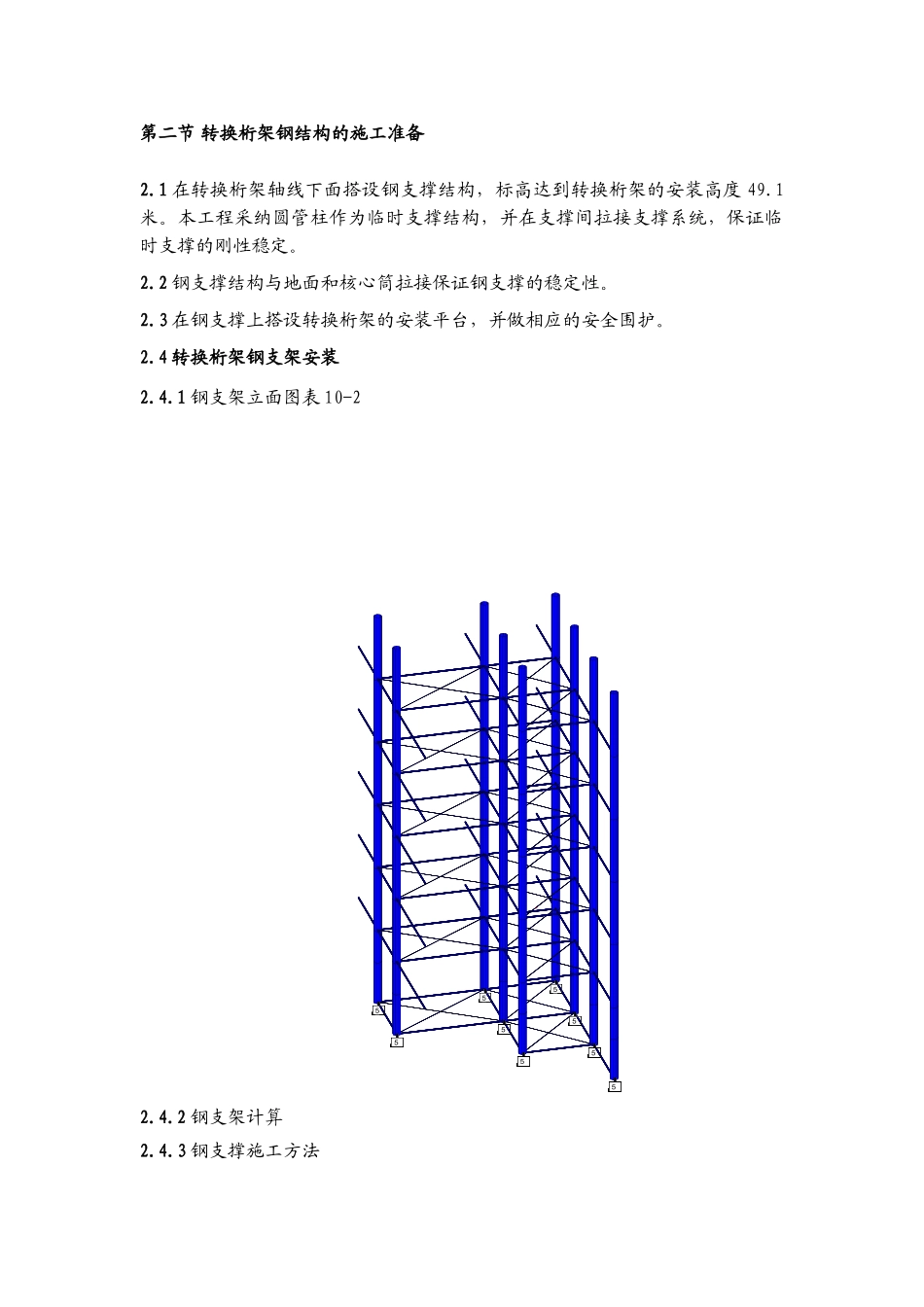

转换桁架钢结构安装方案第一节 转换桁架钢结构的特点及难点 转 换 桁 架 位 于 核 心 筒 二 和 核 心 筒 三 之 间 从 标 高 49.10m 开 始 到 标 高106.100m。共计 14 层。转换桁架分布在⑤轴，⑥轴和⑦轴三个轴线上。他们之间互相连接形成框架结构。转换桁架主要依靠新装 K50/70B 型内爬塔来进行安装。 转换桁架结构的受力敏感性，根据转换桁架的设计要求，在转换桁架施工过程中必须保持支撑的存在，保证在安装过程中所有杆件良好的受力分布。使荷载不致于集中在转换桁架的底部。转换桁架施工高度近 49.1 米，要先进行钢性支撑的施工，钢性支撑稳定性要好。1.1 转换桁架平面布置图表 10-1第二节 转换桁架钢结构的施工准备2.1 在转换桁架轴线下面搭设钢支撑结构，标高达到转换桁架的安装高度 49.1米。本工程采纳圆管柱作为临时支撑结构，并在支撑间拉接支撑系统，保证临时支撑的刚性稳定。2.2 钢支撑结构与地面和核心筒拉接保证钢支撑的稳定性。2.3 在钢支撑上搭设转换桁架的安装平台，并做相应的安全围护。2.4 转换桁架钢支架安装2.4.1 钢支架立面图表 10-2 555555555Load 1XYZ2.4.2 钢支架计算2.4.3 钢支撑施工方法钢支架实行分段安装方法，根据塔吊起重量将钢支架分为 6 段，第一段9.1m,其余五段为 8m。2.4.4 钢支撑安装步骤首层支架钢柱安装→柱柱间次结构安装形成稳固框架→上段钢支架安装→整个钢支撑第三节 转换桁架钢结构的吊装3.1 转换桁架的安装方法采纳转换桁架在钢性支撑上进行组拼，并通过立柱和连接桁架梁形成框架。依次形成的平面逐节向上进行框架结构安装。3.2 转换桁架的安装步骤⑤ 轴转换桁架→⑥轴转换桁架→⑤轴和⑥轴之间连接桁架梁→⑦轴桁架→⑥轴和⑦轴之间连接桁架梁→⑤轴转换桁架上的立柱→⑥轴转换桁架上的立柱→⑤轴和⑥轴转换桁架上的立柱连接桁架梁→⑦轴转换桁架上的立柱→⑥轴和⑦轴转换桁架上的立柱连接桁架梁。3.3 转换桁架分段安装3.3.1 转换桁架分段图表 10-3；10-4；10-53.3.2 转换桁架安装流程（以 5 轴线转换桁架为例，6 轴、7 轴安装流程相同） 根据塔吊起重量将转换桁架分成 13 层，每层分段依次进行安装。安装步骤如下：转换桁架钢支架安装完毕→转换桁架第一层安装（一段→二段→三段→）→转换桁架上一层安装，如图表 10-6：3.3.3 钢支架安装平台上设置千斤顶来调节桁架就位标高，如图 10-7：3.3.4 钢支撑的拆除步骤转换桁架...
