北京某大型图书馆钢结构施工方案

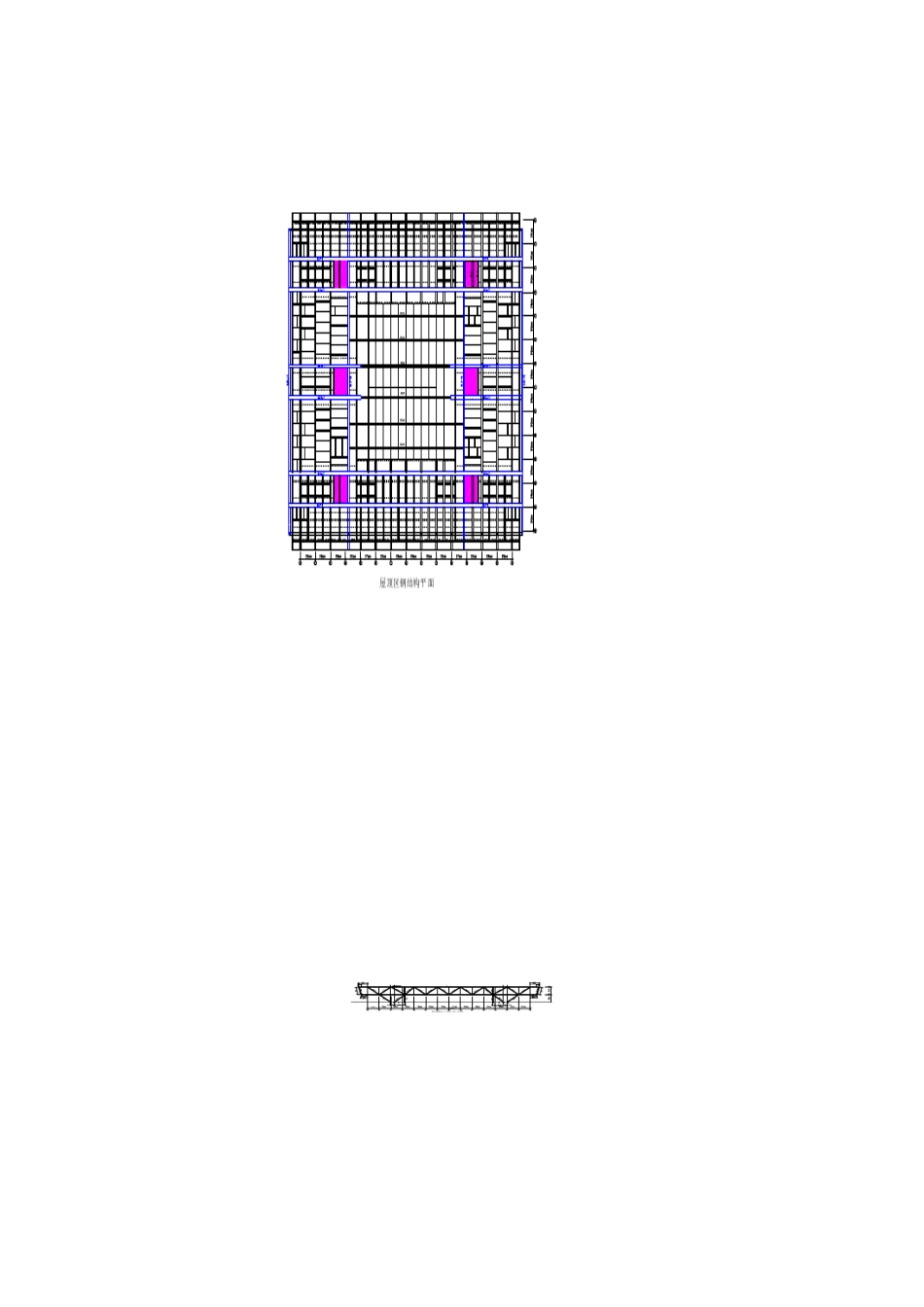

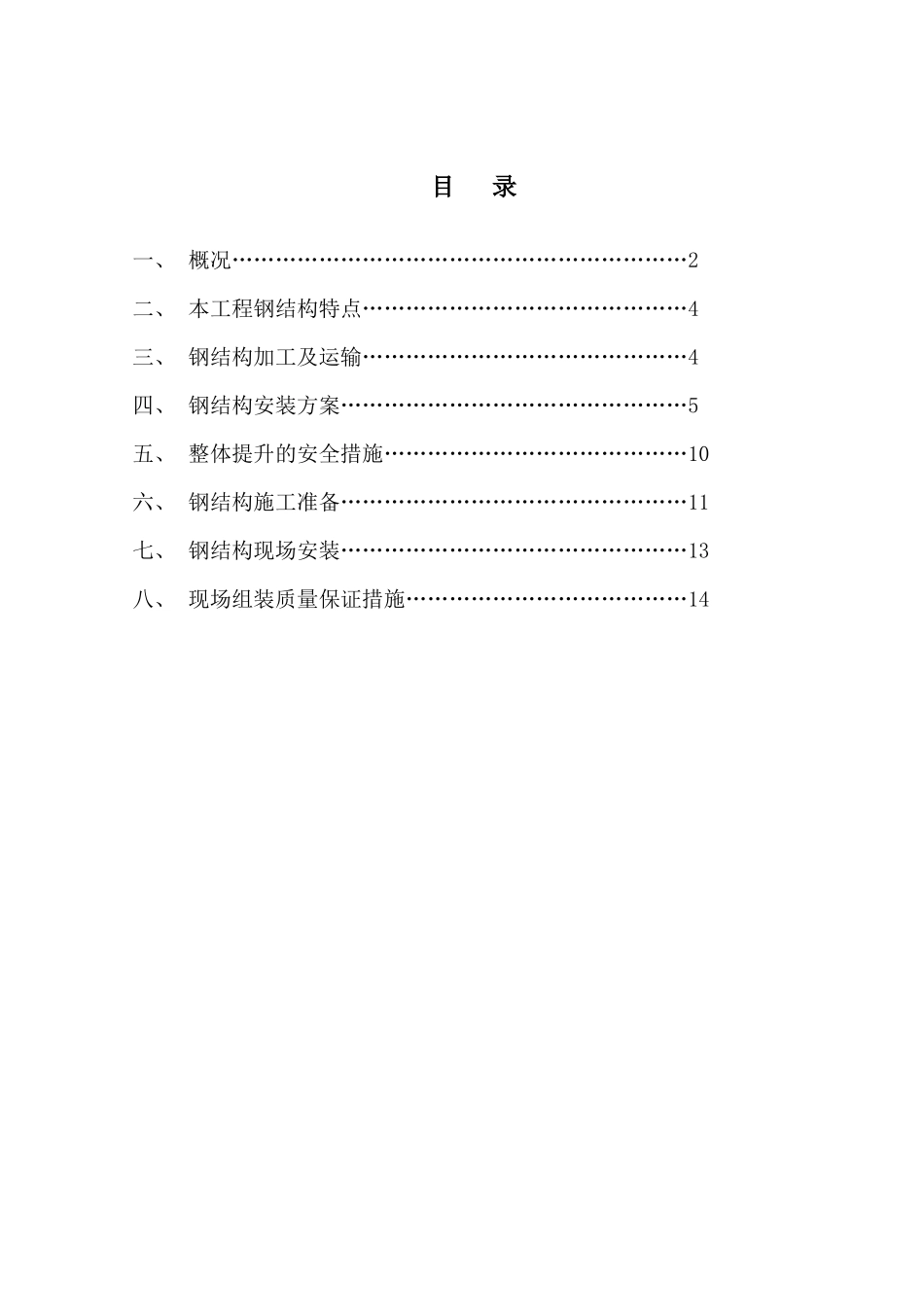

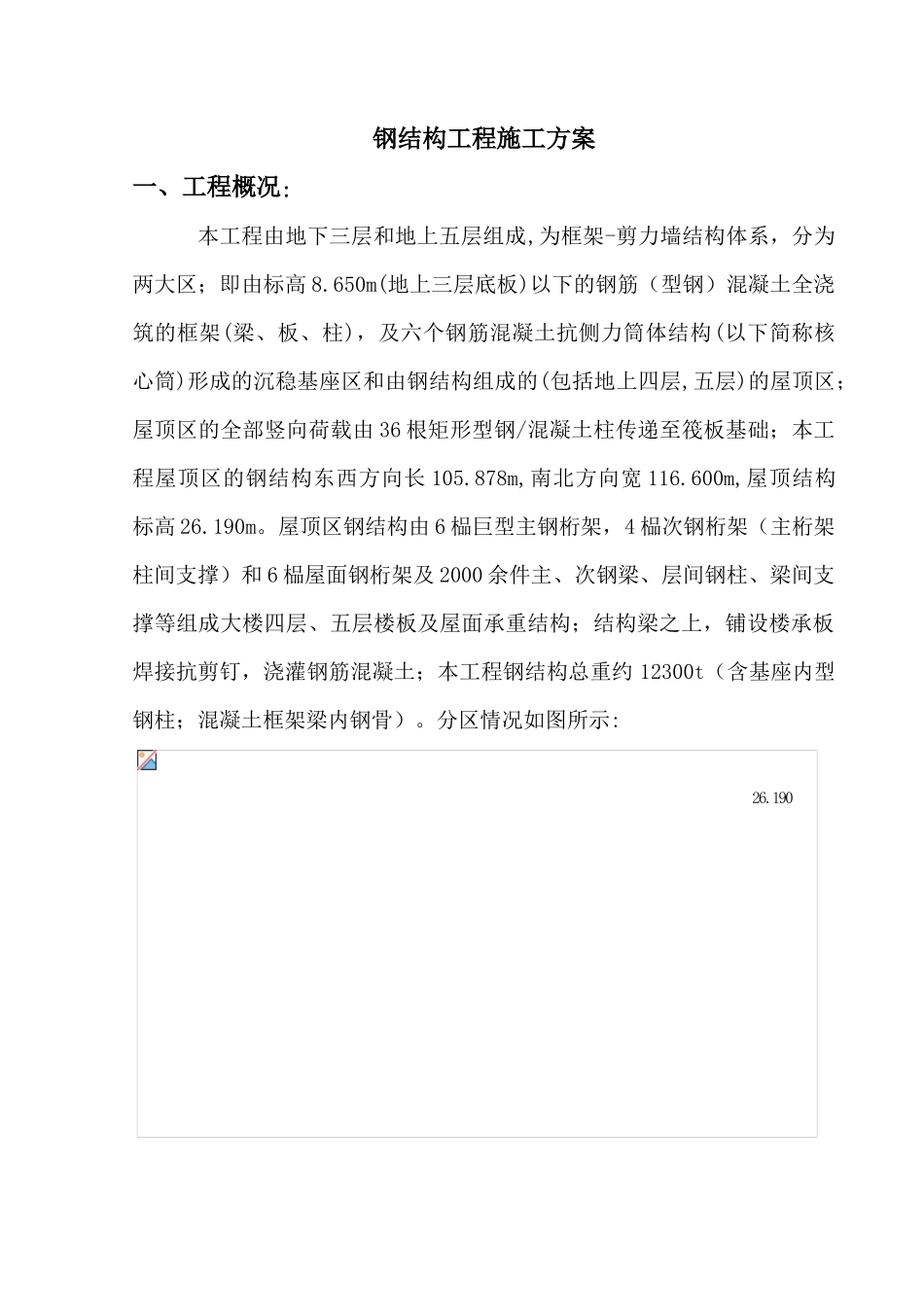

目 录一、 概况………………………………………………………2二、 本工程钢结构特点………………………………………4三、 钢结构加工及运输………………………………………4四、 钢结构安装方案…………………………………………5五、 整体提升的安全措施……………………………………10六、 钢结构施工准备…………………………………………11七、 钢结构现场安装…………………………………………13八、 现场组装质量保证措施…………………………………14钢结构工程施工方案一、工程概况:本工程由地下三层和地上五层组成,为框架-剪力墙结构体系，分为两大区；即由标高 8.650m(地上三层底板)以下的钢筋（型钢）混凝土全浇筑的框架(梁、板、柱)，及六个钢筋混凝土抗侧力筒体结构(以下简称核心筒)形成的沉稳基座区和由钢结构组成的(包括地上四层,五层)的屋顶区；屋顶区的全部竖向荷载由 36 根矩形型钢/混凝土柱传递至筏板基础；本工程屋顶区的钢结构东西方向长 105.878m,南北方向宽 116.600m,屋顶结构标高 26.190m。屋顶区钢结构由 6 榀巨型主钢桁架，4 榀次钢桁架（主桁架柱间支撑）和 6 榀屋面钢桁架及 2000 余件主、次钢梁、层间钢柱、梁间支撑等组成大楼四层、五层楼板及屋面承重结构；结构梁之上，铺设楼承板焊接抗剪钉，浇灌钢筋混凝土；本工程钢结构总重约 12300t（含基座内型钢柱；混凝土框架梁内钢骨）。分区情况如图所示: 26.190 二、本工程钢结构特点:1、钢结构体量大: 本工程钢结构总重约 12300t,其大部分集中在刚接节点的六榀主桁架、四榀次桁架及主、次桁架间刚接\栓接的主梁上。最重构件为 HJ-1 其重达 765t(不含节点短肢)。其外形尺寸为长度：116.6m。宽:1.2m、高:10.04m。2、本工程钢结构的主、次桁架的立柱、弦杆、腹杆及主梁均采纳焊接箱形截面，其桁架下弦截面达 1997Kg/m。且在节点区腹板加厚。最重的节点为 23 吨；弦杆与腹杆相交均为圆角过渡并在弦杆箱内增设对应加劲板。次梁、主梁下弦支撑等采纳轧制 H 型钢。3、由于屋顶区钢结构 Y 形支撑与基座区的连接点设在标高 8.650m处，且设计要求当基坐区(即:标高 8.650m(地上三层底板)以下的钢筋（型钢）混凝土)达到设计强度时，才可将屋顶区钢结构落座。因此，结构安装时，必须将本工程钢结构特点一并考虑去分析其安装方案的可行性，安全性，和经济性。三、钢结构加工及运输：1、由于桁架外形尺寸高大：主桁架高达 10 余米，长达 10...
