北京某大学住宅楼工程施工测量方案

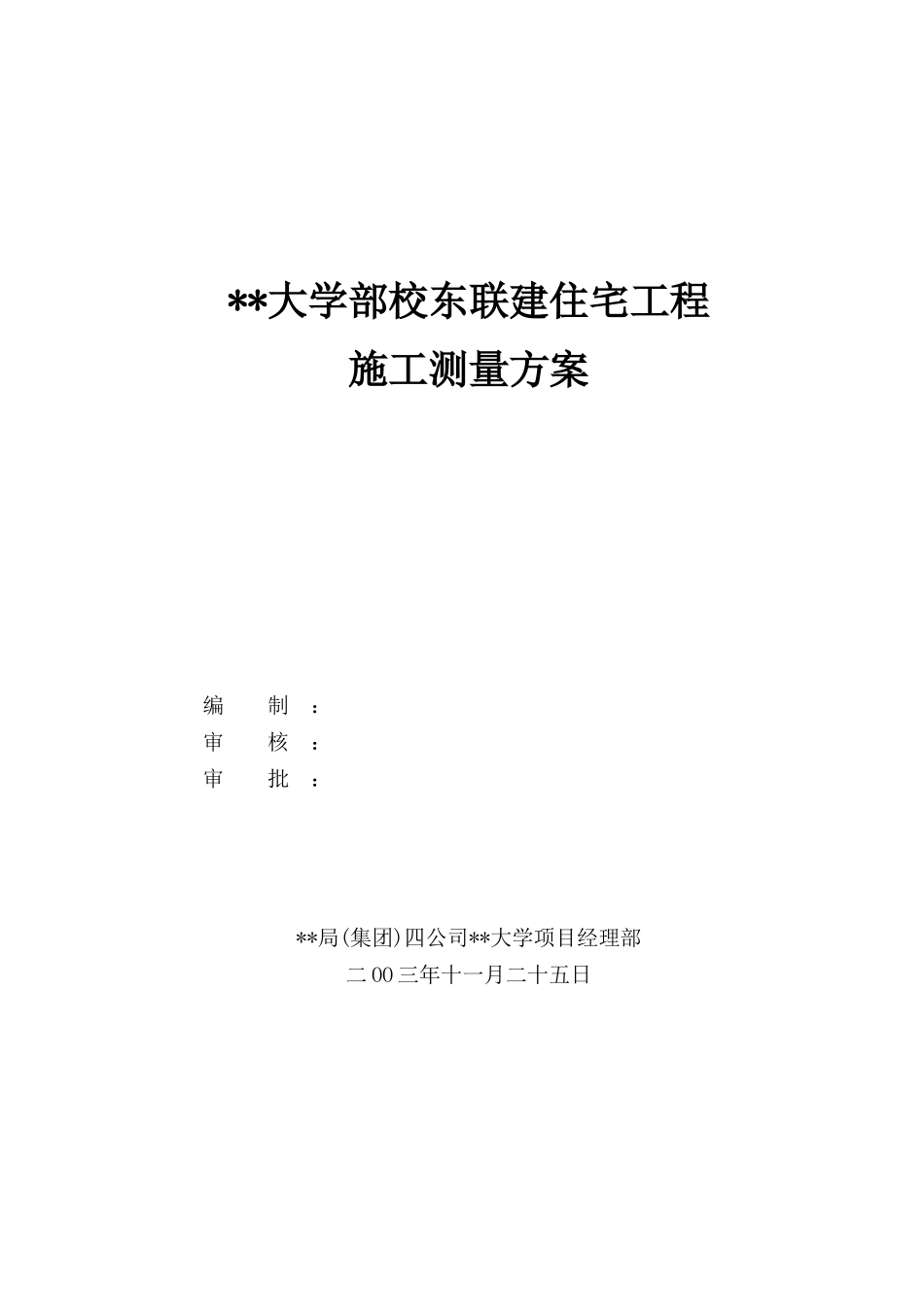

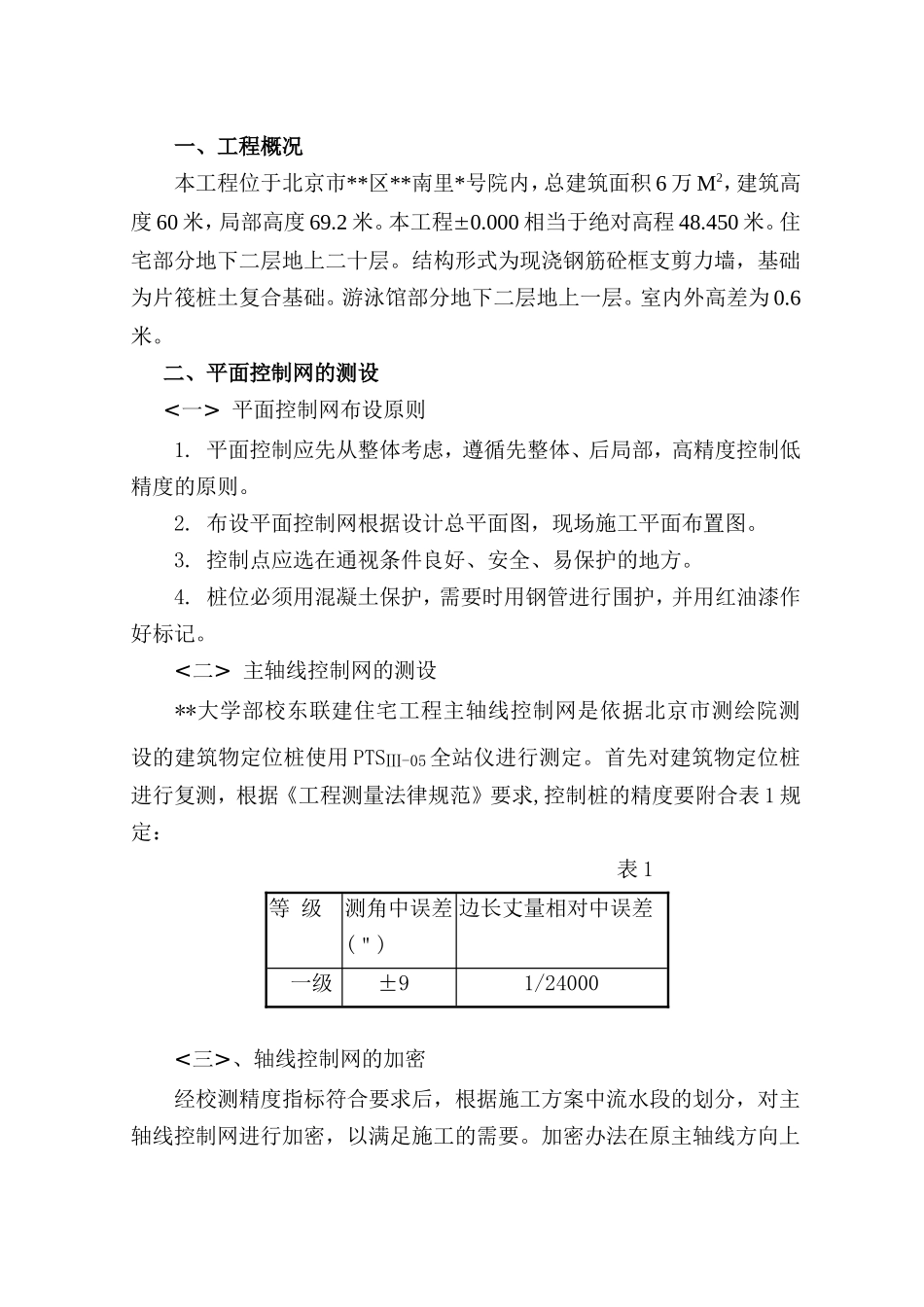

**大学部校东联建住宅工程施工测量方案编 制 ：审 核 ：审 批 ：**局(集团)四公司**大学项目经理部二 OO 三年十一月二十五日 一、工程概况 本工程位于北京市**区**南里*号院内，总建筑面积 6 万 M2，建筑高度 60 米，局部高度 69.2 米。本工程0.000 相当于绝对高程 48.450 米。住宅部分地下二层地上二十层。结构形式为现浇钢筋砼框支剪力墙，基础为片筏桩土复合基础。游泳馆部分地下二层地上一层。室内外高差为 0.6米。 二、平面控制网的测设 <一> 平面控制网布设原则 1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。 2. 布设平面控制网根据设计总平面图，现场施工平面布置图。 3. 控制点应选在通视条件良好、安全、易保护的地方。 4. 桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好标记。 <二> 主轴线控制网的测设**大学部校东联建住宅工程主轴线控制网是依据北京市测绘院测设的建筑物定位桩使用 PTSⅢ-05 全站仪进行测定。首先对建筑物定位桩进行复测，根据《工程测量法律规范》要求,控制桩的精度要附合表 1 规定： 表 1等 级测角中误差(＂)边长丈量相对中误差 一级 ±9 1/24000 <三>、轴线控制网的加密 经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。加密办法在原主轴线方向上采纳内插法进行。(轴线控制网图见附图) 三、高程控制网的测设 <一> 高程控制网的布设原则 1. 为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。 2. 根据场区内甲方提供的有效水准点布设场区高程控制网。 <二> 高程控制网的等级及技术要求高程控制网的等级布设为三等水准网，水准测量技术要求见表 2： 表 2等级每千米高差中误 差(mm)路线长度(km)水准仪型 号水准标尺观 测次 数附 合闭合差(mm)三等6<50DS3双面往返各一次 ±12 L 注：L 为往返测段附合水准路线长度(km) <三> 水准点的埋设及观测技术要求 1. 水准点的埋设 水准点选在土质坚硬，便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保存和引测，场区内及周围至少 3 个水准点，水准点间的距离控制在 50m--100m。 2. 水准观测的技术要求见表 3： 表 3等 级水准仪型 号视线长度(m)前后视距较差 (m) 前后视距 累积 差(m)视线离地...
