北京某大学学生活动中心工程测量施工方案

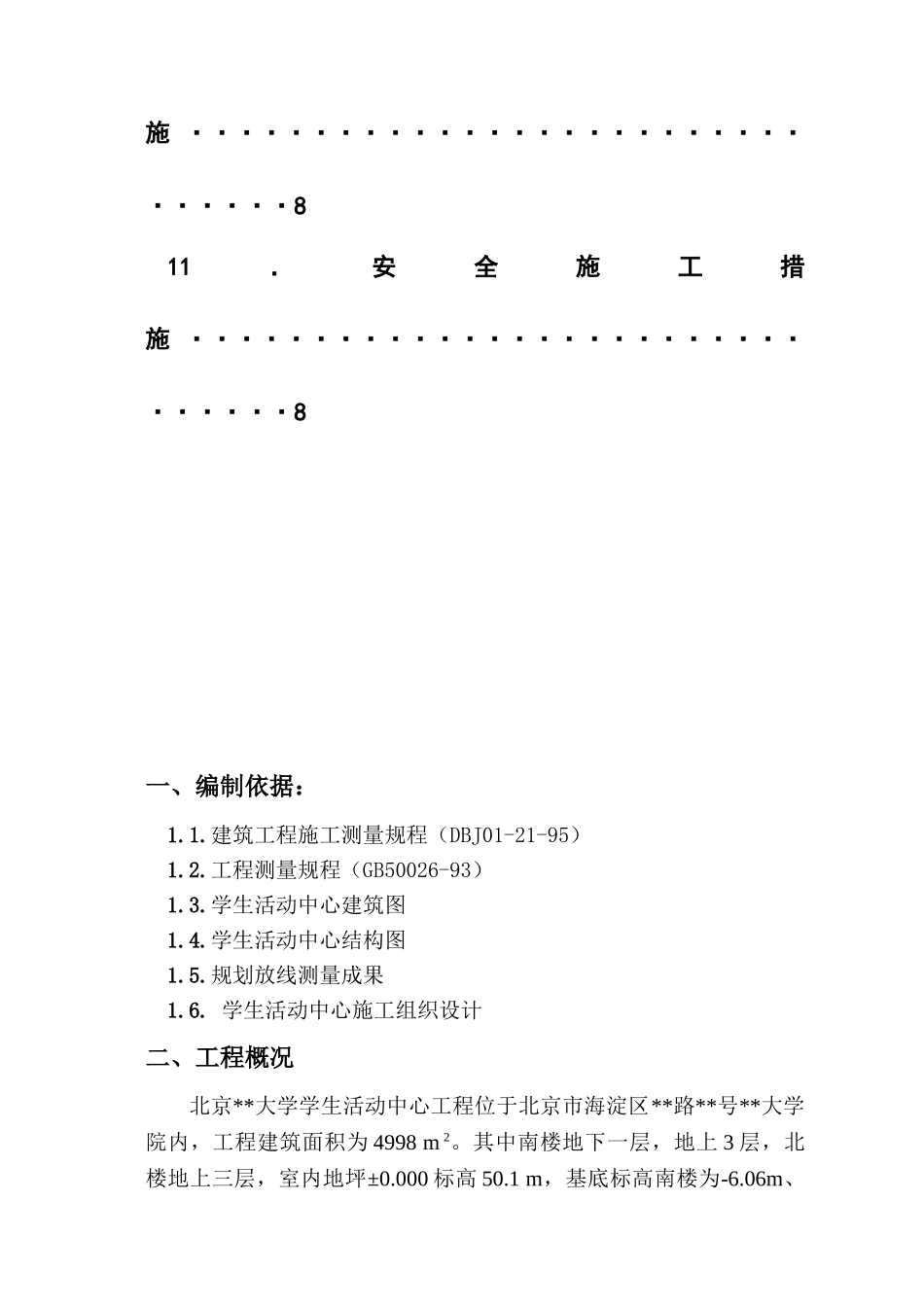

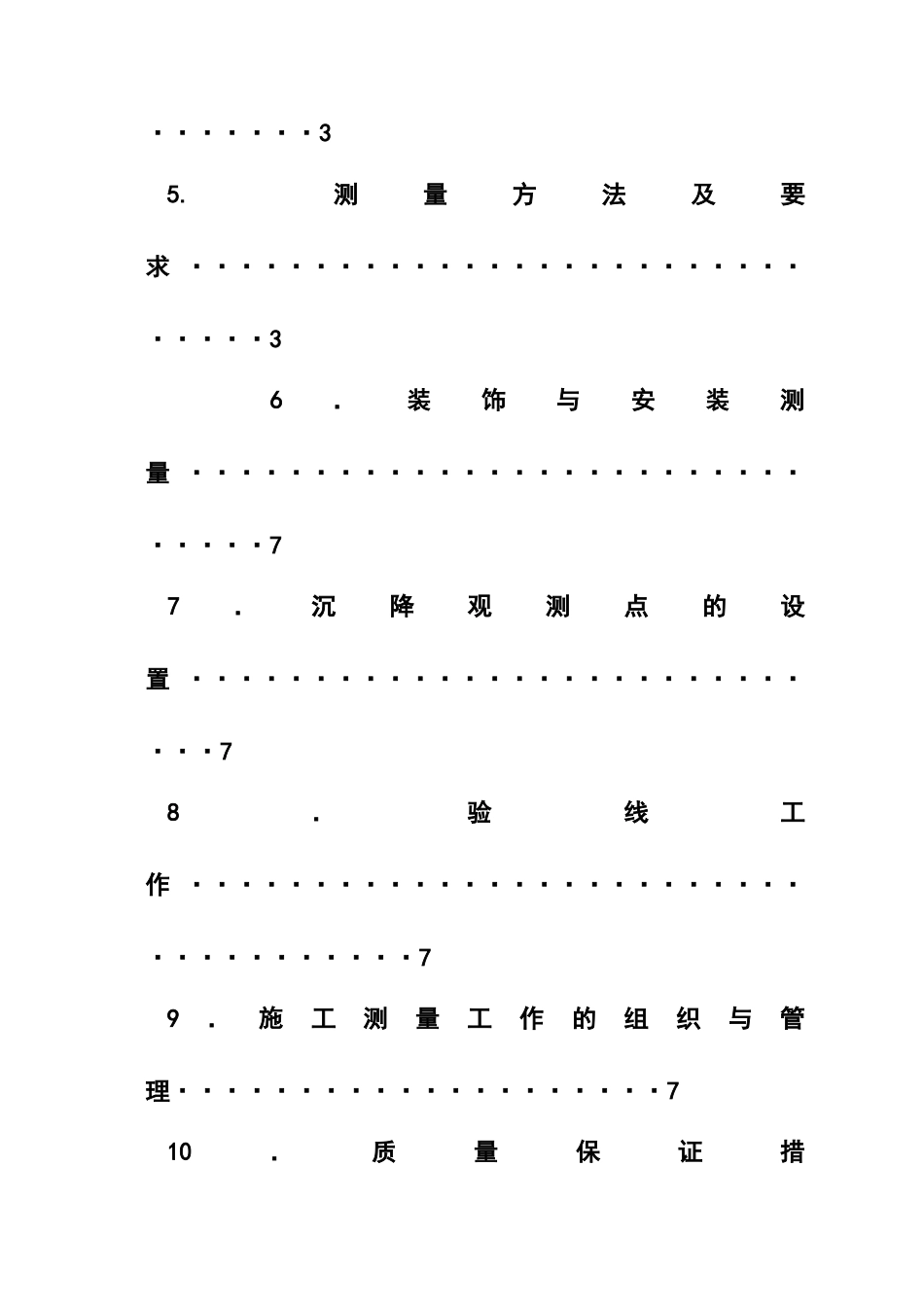

目 录1. 编制依据 ····································22. 工程概况 ····································23. 施工测量的基本要求 ··························24. 测量准备工作 ································35. 测量方法及要求 ······························3 6．装饰与安装测量 ······························77．沉降观测点的设置 ····························78．验线工作 ····································79．施工测量工作的组织与管理····················710．质量保证措施 ·······························811．安全施工措施 ·······························8一、编制依据：1.1.建筑工程施工测量规程（DBJ01-21-95）1.2.工程测量规程（GB50026-93）1.3.学生活动中心建筑图1.4.学生活动中心结构图1.5.规划放线测量成果1.6. 学生活动中心施工组织设计二、工程概况北京**大学学生活动中心工程位于北京市海淀区**路**号**大学院内，工程建筑面积为 4998 m 2。其中南楼地下一层，地上 3 层，北楼地上三层，室内地坪±0.000 标高 50.1 m，基底标高南楼为-6.06m、北楼为-2.7 m。南楼为筏板基础满堂开挖，北楼为条型基础,地上采纳框架结构，现浇楼板。三、 施工测量的基本要求3.1．定位条件依据**测绘设计讨论院现场测定的建筑物定位桩和规划放线测量成果，以及建筑物设计图纸，确定建筑物的方位及几何尺寸。 定位桩用红漆标识清楚，用砼墩制作，上覆盖钢钉并砌砖加盖。3.2．施工测量主要内容及精度要求3.2.1．平面控制网的建立，依据建筑物结构特点而布置。精度允许误差如下：3.2.1.1．建筑物平面控制网 点位放样中误差：±5mm 测角中误差：±12″ 边长相对中误差：1/150003.2.1.2．水准测量 建筑场区高程控制等级定为四等，即可满足施工要求，高差闭合差限差为 5 （mm） (n 为测站数)3.2.1.3．基础放线 基础放线尺寸允许误差： L≤30m 时±5mm 30＜L≤60m 时±10mm 60＜L≤90m 时±15mm 90＜L 时±20mm 轴线的对角线...
