北京某框架剪力墙结构工程施工测量方案

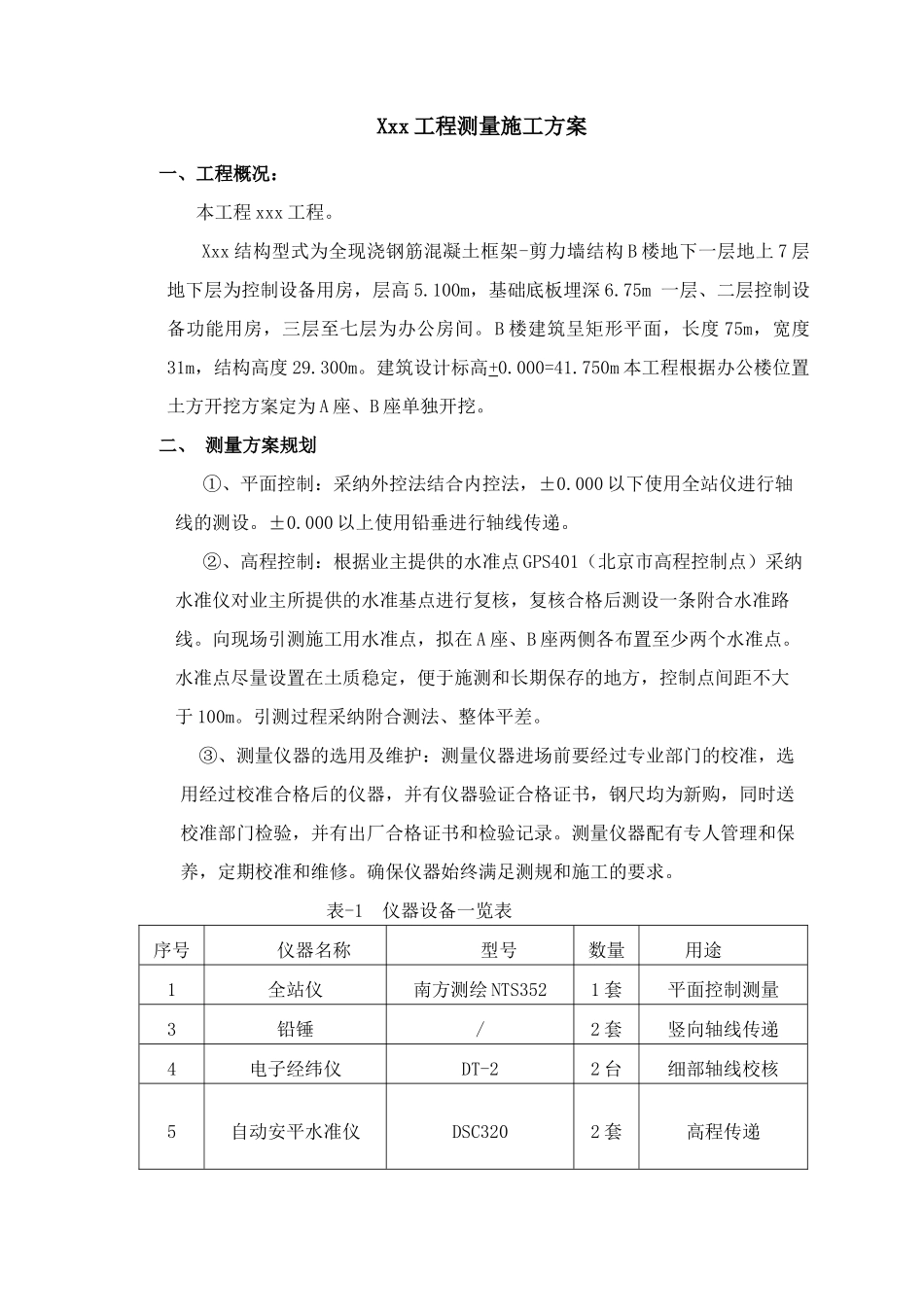

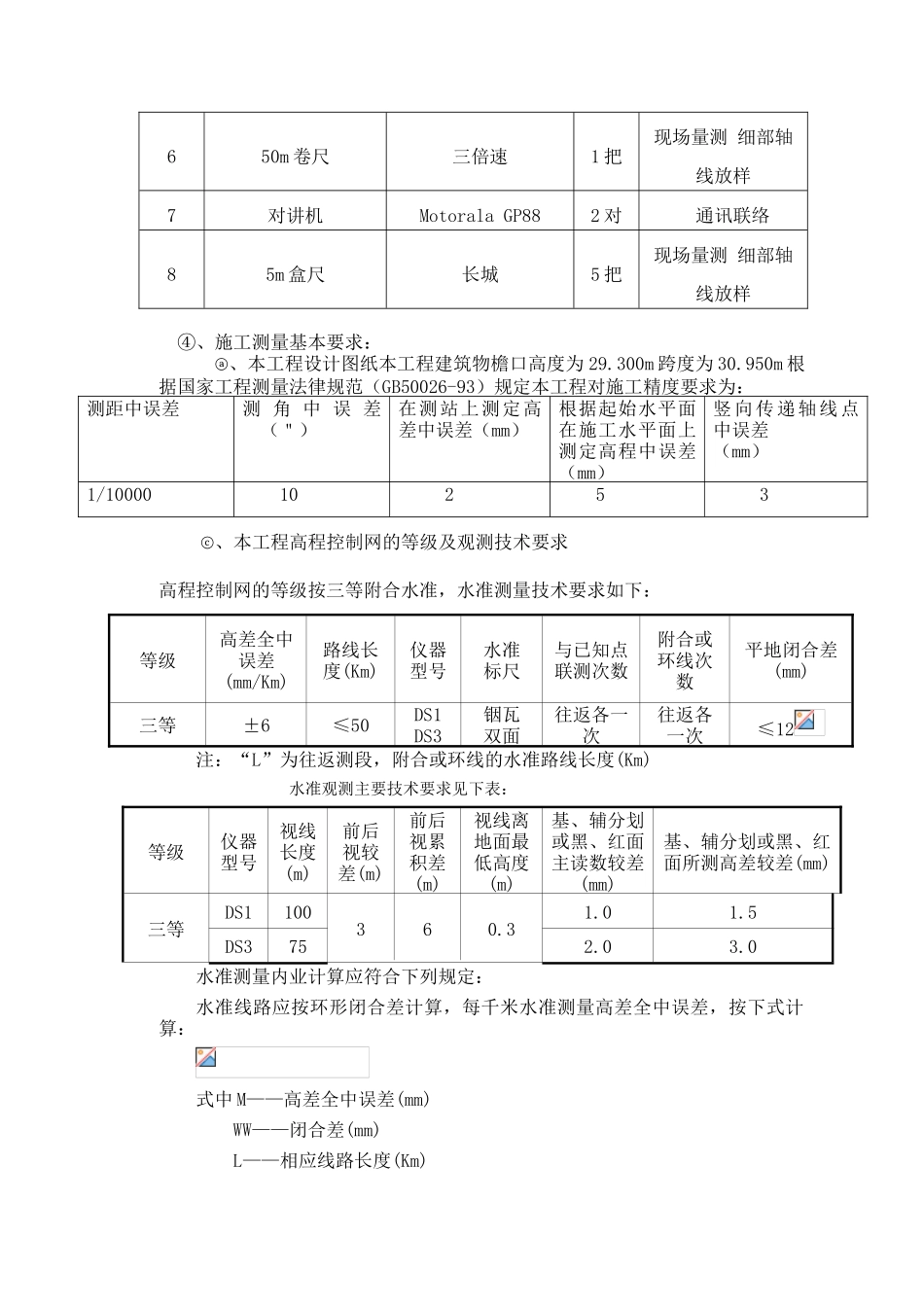

Xxx 工程测量施工方案一、工程概况：本工程 xxx 工程。Xxx 结构型式为全现浇钢筋混凝土框架-剪力墙结构 B 楼地下一层地上 7 层地下层为控制设备用房，层高 5.100m，基础底板埋深 6.75m 一层、二层控制设备功能用房，三层至七层为办公房间。B 楼建筑呈矩形平面，长度 75m，宽度31m，结构高度 29.300m。建筑设计标高+0.000=41.750m 本工程根据办公楼位置土方开挖方案定为 A 座、B 座单独开挖。二、 测量方案规划 ①、平面控制：采纳外控法结合内控法，±0.000 以下使用全站仪进行轴线的测设。±0.000 以上使用铅垂进行轴线传递。②、高程控制：根据业主提供的水准点 GPS401（北京市高程控制点）采纳水准仪对业主所提供的水准基点进行复核，复核合格后测设一条附合水准路线。向现场引测施工用水准点，拟在 A 座、B 座两侧各布置至少两个水准点。水准点尽量设置在土质稳定，便于施测和长期保存的地方，控制点间距不大于 100m。引测过程采纳附合测法、整体平差。③、测量仪器的选用及维护：测量仪器进场前要经过专业部门的校准，选用经过校准合格后的仪器，并有仪器验证合格证书，钢尺均为新购，同时送校准部门检验，并有出厂合格证书和检验记录。测量仪器配有专人管理和保养，定期校准和维修。确保仪器始终满足测规和施工的要求。 表-1 仪器设备一览表序号仪器名称型号数量用途1全站仪南方测绘 NTS3521 套平面控制测量3铅锤/2 套竖向轴线传递4电子经纬仪DT-22 台细部轴线校核5自动安平水准仪DSC3202 套高程传递650m 卷尺三倍速1 把现场量测 细部轴线放样7对讲机Motorala GP882 对通讯联络85m 盒尺长城5 把现场量测 细部轴线放样④、施工测量基本要求：ⓐ、本工程设计图纸本工程建筑物檐口高度为 29.300m 跨度为 30.950m 根据国家工程测量法律规范（GB50026-93）规定本工程对施工精度要求为： 测距中误差测 角 中 误 差（＂）在测站上测定高差中误差（mm）根据起始水平面在施工水平面上测定高程中误差（mm）竖向传递轴线点中误差（mm）1/10000 10 25 3ⓒ、本工程高程控制网的等级及观测技术要求高程控制网的等级按三等附合水准，水准测量技术要求如下：等级高差全中误差(mm/Km)路线长度(Km)仪器型号水准标尺与已知点联测次数附合或环线次数平地闭合差(mm)三等±6≤50DS1DS3铟瓦双面往返各一次往返各一次≤12注：“L”为往返测段，附合或环线的水准路线长度(Km)水准观测主要技术要求见下表：等级...
