北京某综合楼测量施工方案

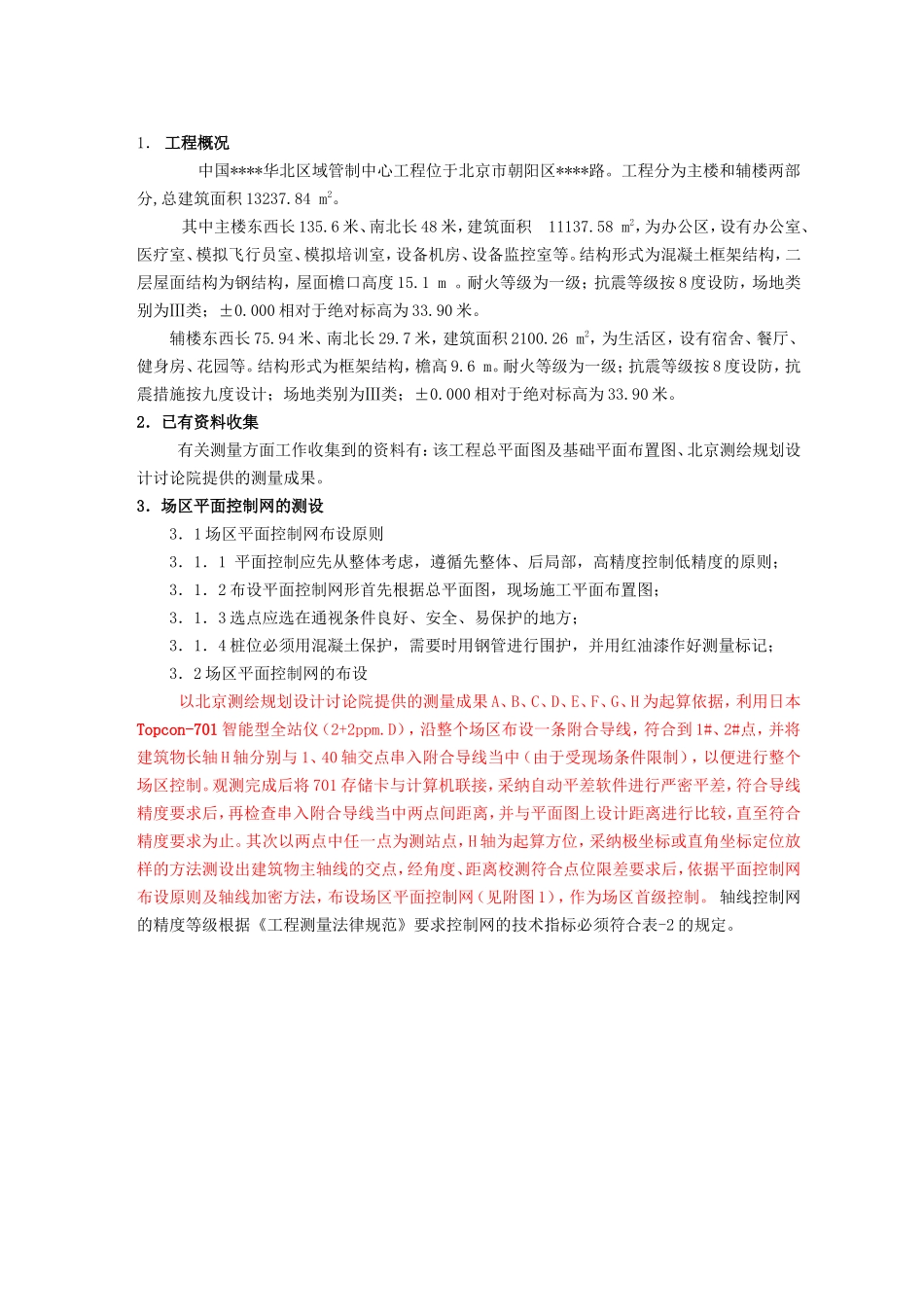

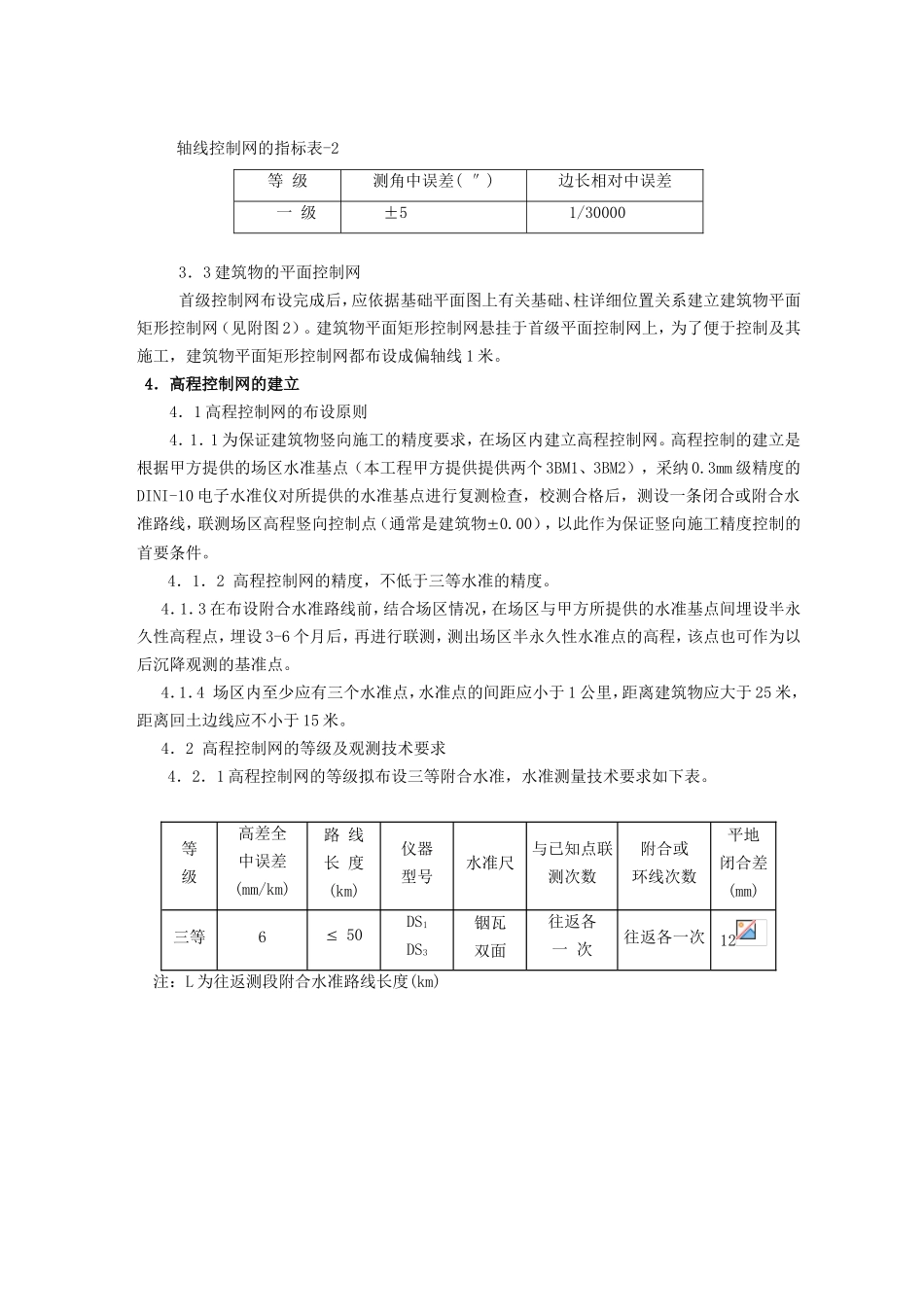

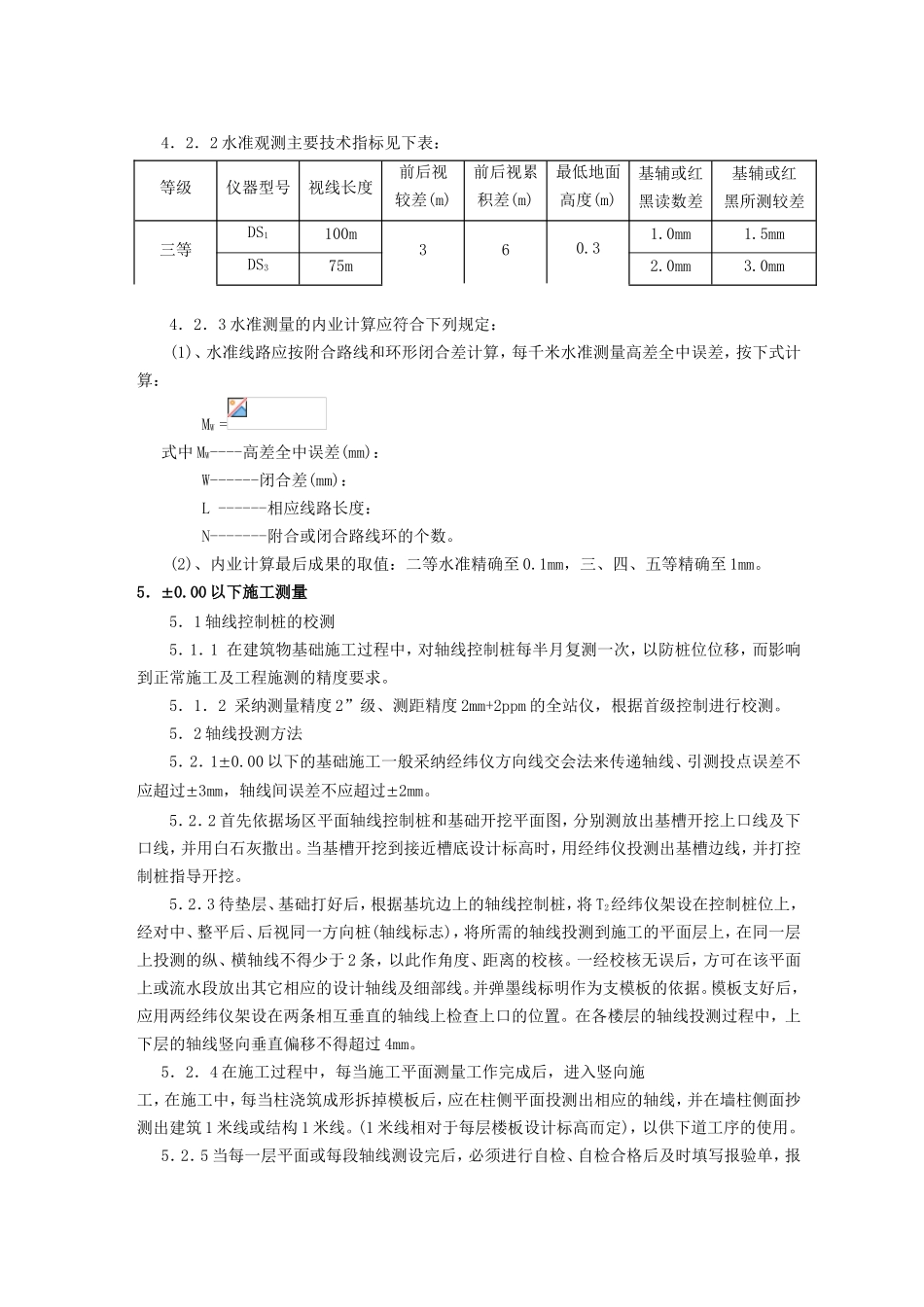

1． 工程概况 中国****华北区域管制中心工程位于北京市朝阳区****路。工程分为主楼和辅楼两部分,总建筑面积 13237.84 m2。其中主楼东西长 135.6 米、南北长 48 米，建筑面积 11137.58 m2，为办公区，设有办公室、医疗室、模拟飞行员室、模拟培训室，设备机房、设备监控室等。结构形式为混凝土框架结构，二层屋面结构为钢结构，屋面檐口高度 15.1 m 。耐火等级为一级；抗震等级按 8 度设防，场地类别为Ⅲ类；±0.000 相对于绝对标高为 33.90 米。 辅楼东西长 75.94 米、南北长 29.7 米，建筑面积 2100.26 m2，为生活区，设有宿舍、餐厅、健身房、花园等。结构形式为框架结构，檐高 9.6 m。耐火等级为一级；抗震等级按 8 度设防，抗震措施按九度设计；场地类别为Ⅲ类；±0.000 相对于绝对标高为 33.90 米。2．已有资料收集 有关测量方面工作收集到的资料有：该工程总平面图及基础平面布置图、北京测绘规划设计讨论院提供的测量成果。3．场区平面控制网的测设 3．1 场区平面控制网布设原则 3．1．1 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则； 3．1．2 布设平面控制网形首先根据总平面图，现场施工平面布置图； 3．1．3 选点应选在通视条件良好、安全、易保护的地方； 3．1．4 桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记； 3．2 场区平面控制网的布设以北京测绘规划设计讨论院提供的测量成果 A、B、C、D、E、F、G、H 为起算依据，利用日本Topcon-701 智能型全站仪（2+2ppm.D），沿整个场区布设一条附合导线，符合到 1#、2#点，并将建筑物长轴 H 轴分别与 1、40 轴交点串入附合导线当中（由于受现场条件限制），以便进行整个场区控制。观测完成后将 701 存储卡与计算机联接，采纳自动平差软件进行严密平差，符合导线精度要求后，再检查串入附合导线当中两点间距离，并与平面图上设计距离进行比较，直至符合精度要求为止。其次以两点中任一点为测站点，H 轴为起算方位，采纳极坐标或直角坐标定位放样的方法测设出建筑物主轴线的交点，经角度、距离校测符合点位限差要求后，依据平面控制网布设原则及轴线加密方法，布设场区平面控制网（见附图 1），作为场区首级控制。 轴线控制网的精度等级根据《工程测量法律规范》要求控制网的技术指标必须符合表-2 的规定。 轴线控制网的指标表-2 等 级测角中误差( ″)边长相对中误差一 级±...
