北京某蒸汽管线工程施工组织设计

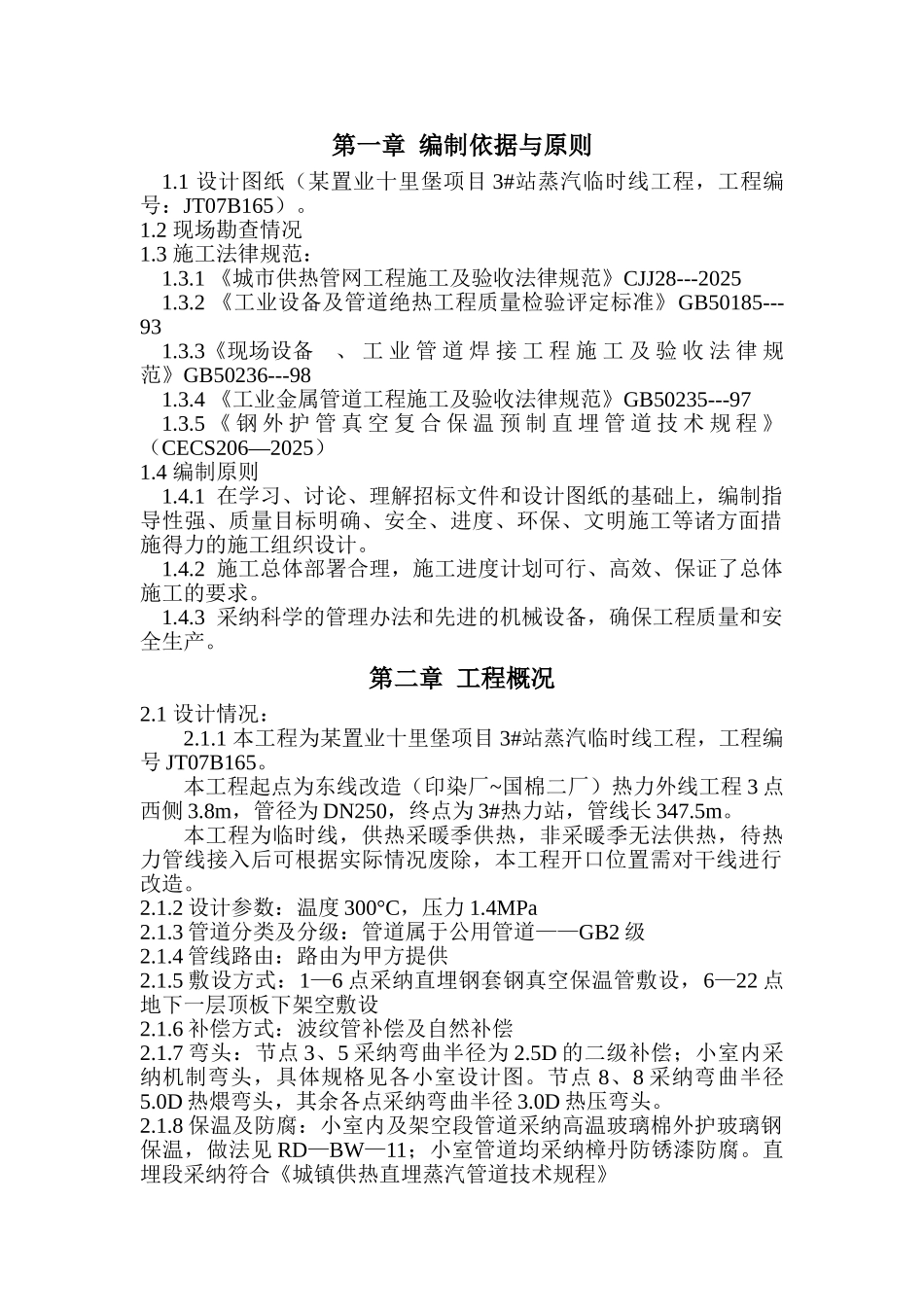

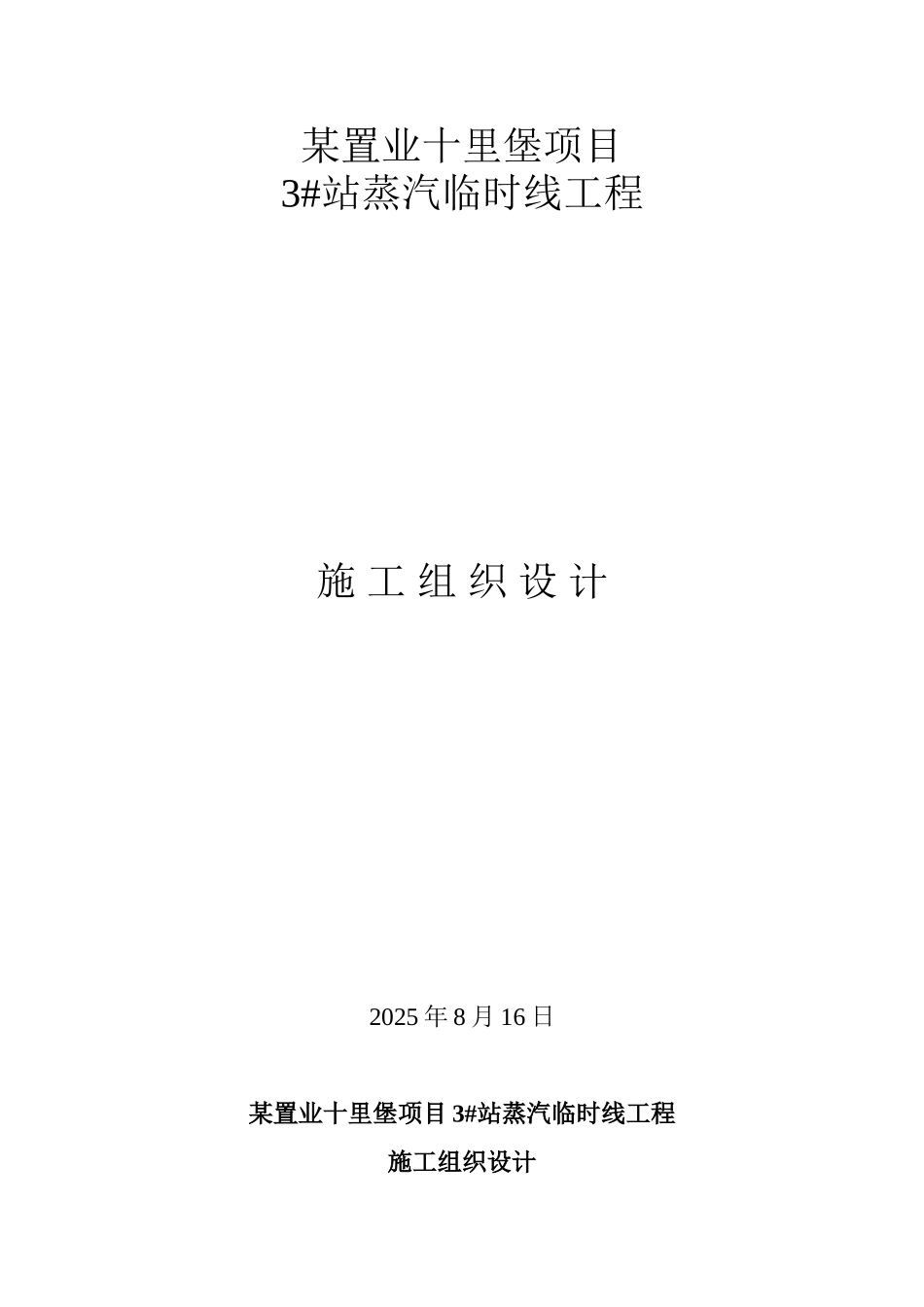

某置业十里堡项目3#站蒸汽临时线工程施 工 组 织 设 计2025 年 8 月 16 日某置业十里堡项目 3#站蒸汽临时线工程施工组织设计第一章 编制依据与原则1.1 设计图纸（某置业十里堡项目 3#站蒸汽临时线工程，工程编号：JT07B165）。1.2 现场勘查情况1.3 施工法律规范：1.3.1 《城市供热管网工程施工及验收法律规范》CJJ28---20251.3.2 《工业设备及管道绝热工程质量检验评定标准》GB50185---931.3.3《现场设备、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规范》GB50236---981.3.4 《工业金属管道工程施工及验收法律规范》GB50235---971.3.5 《 钢 外 护 管 真 空 复 合 保 温 预 制 直 埋 管 道 技 术 规 程 》（CECS206—2025）1.4 编制原则1.4.1 在学习、讨论、理解招标文件和设计图纸的基础上，编制指导性强、质量目标明确、安全、进度、环保、文明施工等诸方面措施得力的施工组织设计。1.4.2 施工总体部署合理，施工进度计划可行、高效、保证了总体施工的要求。1.4.3 采纳科学的管理办法和先进的机械设备，确保工程质量和安全生产。第二章 工程概况2.1 设计情况：2.1.1 本工程为某置业十里堡项目 3#站蒸汽临时线工程，工程编号 JT07B165。本工程起点为东线改造（印染厂~国棉二厂）热力外线工程 3 点西侧 3.8m，管径为 DN250，终点为 3#热力站，管线长 347.5m。本工程为临时线，供热采暖季供热，非采暖季无法供热，待热力管线接入后可根据实际情况废除，本工程开口位置需对干线进行改造。2.1.2 设计参数：温度 300°C，压力 1.4MPa2.1.3 管道分类及分级：管道属于公用管道——GB2 级2.1.4 管线路由：路由为甲方提供2.1.5 敷设方式：1—6 点采纳直埋钢套钢真空保温管敷设，6—22 点地下一层顶板下架空敷设2.1.6 补偿方式：波纹管补偿及自然补偿2.1.7 弯头：节点 3、5 采纳弯曲半径为 2.5D 的二级补偿；小室内采纳机制弯头，具体规格见各小室设计图。节点 8、8 采纳弯曲半径5.0D 热煨弯头，其余各点采纳弯曲半径 3.0D 热压弯头。2.1.8 保温及防腐：小室内及架空段管道采纳高温玻璃棉外护玻璃钢保温，做法见 RD—BW—11；小室管道均采纳樟丹防锈漆防腐。直埋段采纳符合《城镇供热直埋蒸汽管道技术规程》2.1.9 管材：管道采纳符合（CJ/T3022---1993）标准的螺旋焊缝钢管2.1.10 各点固定支架推力（单位：吨） 1 点单向固定支架轴向推力 21.2 ...
