北京某预应力转换梁施工总结

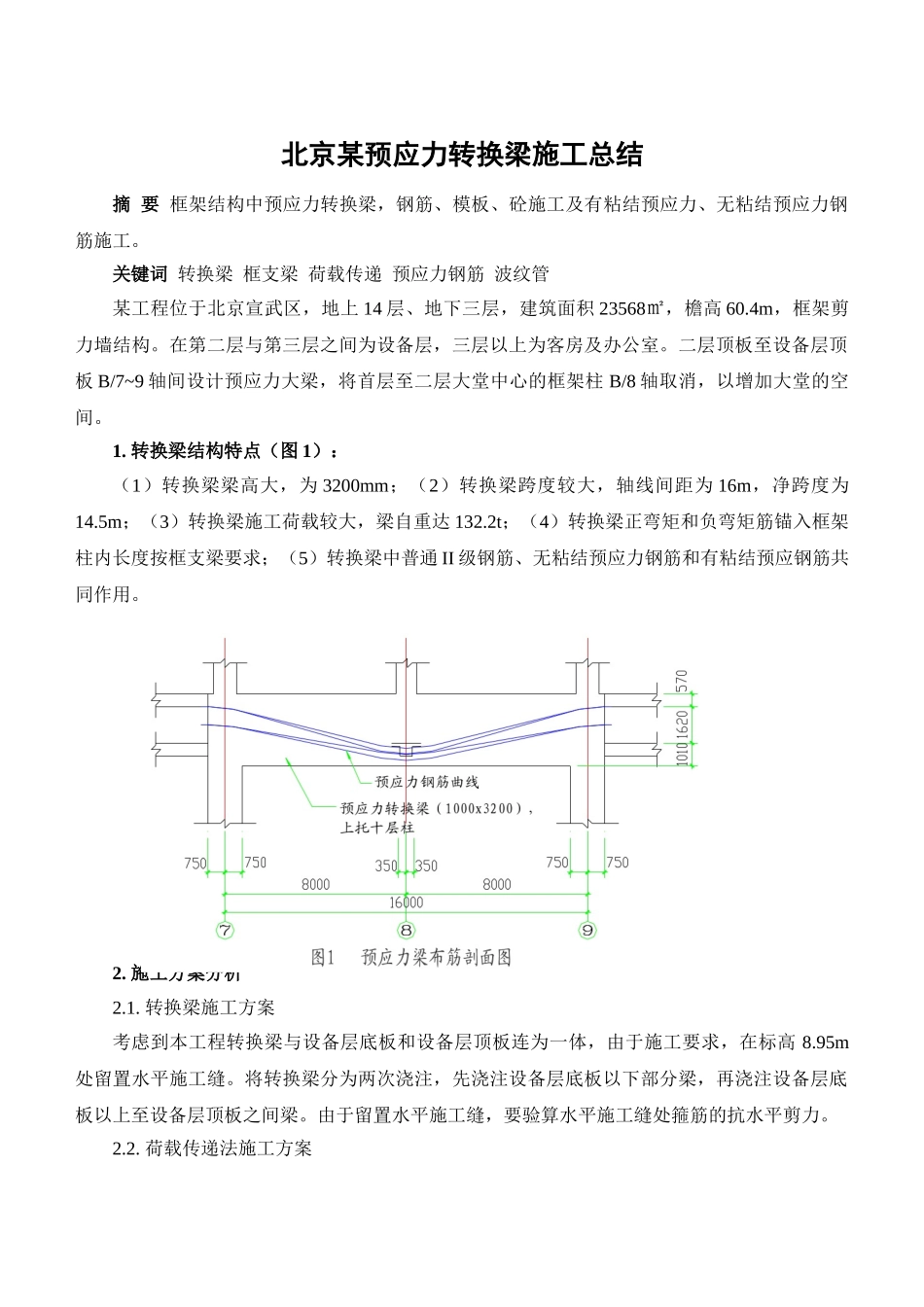

北京某预应力转换梁施工总结摘 要 框架结构中预应力转换梁，钢筋、模板、砼施工及有粘结预应力、无粘结预应力钢筋施工。关键词 转换梁 框支梁 荷载传递 预应力钢筋 波纹管某工程位于北京宣武区，地上 14 层、地下三层，建筑面积 23568㎡，檐高 60.4m，框架剪力墙结构。在第二层与第三层之间为设备层，三层以上为客房及办公室。二层顶板至设备层顶板 B/7~9 轴间设计预应力大梁，将首层至二层大堂中心的框架柱 B/8 轴取消，以增加大堂的空间。1. 转换梁结构特点（图 1）：（1）转换梁梁高大，为 3200mm；（2）转换梁跨度较大，轴线间距为 16m，净跨度为14.5m；（3）转换梁施工荷载较大，梁自重达 132.2t；（4）转换梁正弯矩和负弯矩筋锚入框架柱内长度按框支梁要求；（5）转换梁中普通 II 级钢筋、无粘结预应力钢筋和有粘结预应钢筋共同作用。2. 施工方案分析2.1. 转换梁施工方案考虑到本工程转换梁与设备层底板和设备层顶板连为一体，由于施工要求，在标高 8.95m处留置水平施工缝。将转换梁分为两次浇注，先浇注设备层底板以下部分梁，再浇注设备层底板以上至设备层顶板之间梁。由于留置水平施工缝，要验算水平施工缝处箍筋的抗水平剪力。2.2. 荷载传递法施工方案把转换层以下已完成施工的结构层梁作为主要承受荷载构件，在转换梁下部沿梁纵向间距600mm，横向间距 300mm 设置一排可调碗扣架支杆，横杆间距 1200mm，顶紧框支梁底模板，将转换层框支梁荷载直接传给下部已完成施工的结构梁。为保证转换梁结构的施工安全与地下一层顶板及梁荷载受力均匀，应该做到：⑴ 梁底模沿梁纵向垫设四道通长 100mm×100mm 的木方，横向按间距 600mm 垫设 100 mm×100mm 的木方于碗扣架支撑立杆上；⑵ 地下一层顶板梁模板及支撑系统不能拆除，用来分散转换梁的施工荷载和结构荷载；⑶ 转换梁对应的地下二层、地下三层处梁板，需加设可调支杆对梁板进行支撑加固，立杆间距 900mm，水平横杆间距 900mm；3. 转换梁下部结构承载力验算对转换梁下面地下一层顶板梁进行验算：转换层托梁截面为 1000mm×3200mm（宽×高），净跨为 14.5m。其下对应的地下一层顶板梁截面为 400mm×600mm 配筋为 2Φ25/8Φ25，顶板梁混凝土强度等级为 C30；柱距 8000mm，在地下一层正对转换梁跨中有一柱，柱砼强度等级为C50。经计算地下一层框架梁承受转换梁施工荷载及结构荷载∑q=162.4kN/m，地下一层框架梁的极限荷载 qu=196.1kN/m，∑q...
