北京某高层住宅楼施工测量施工方案

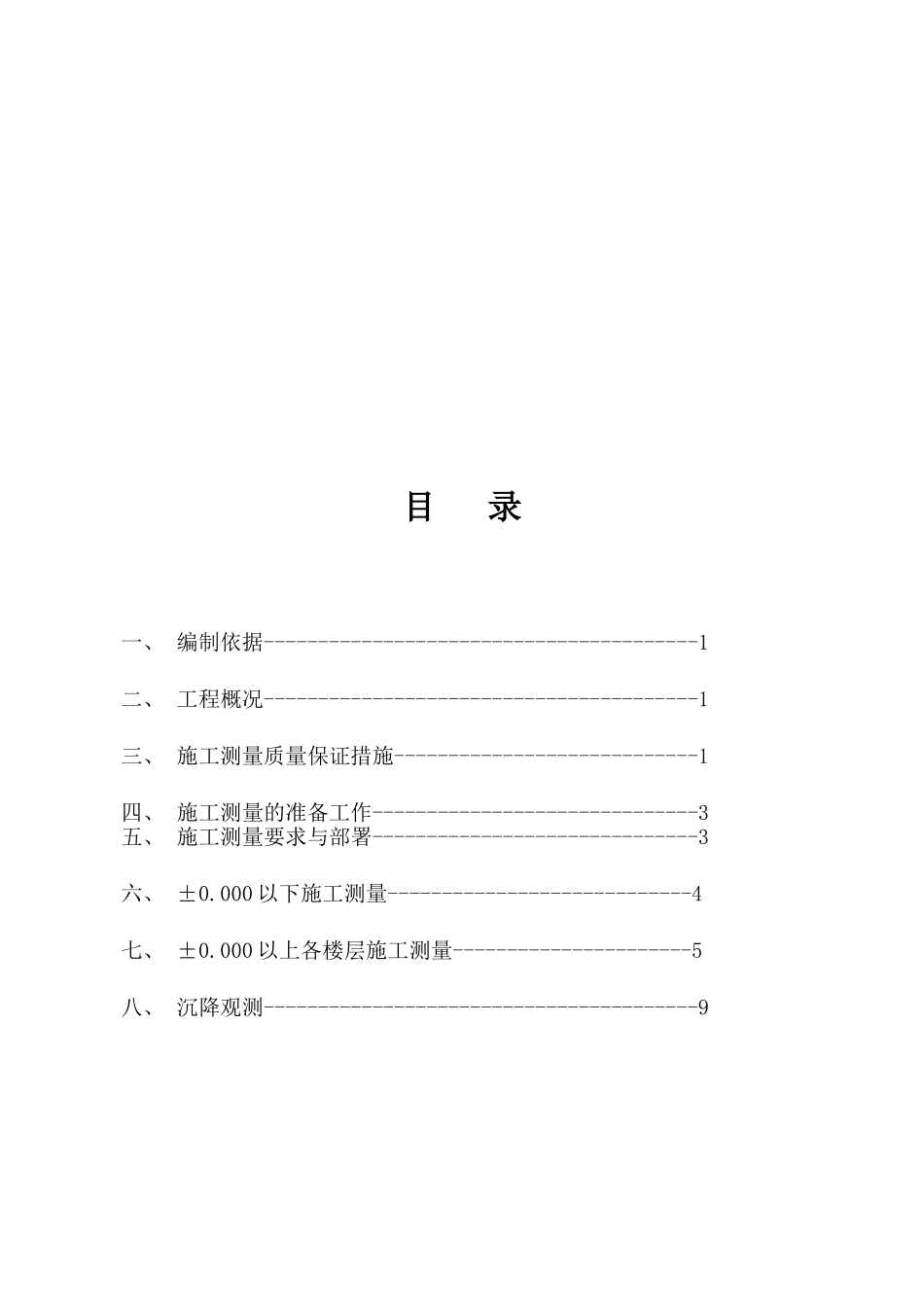

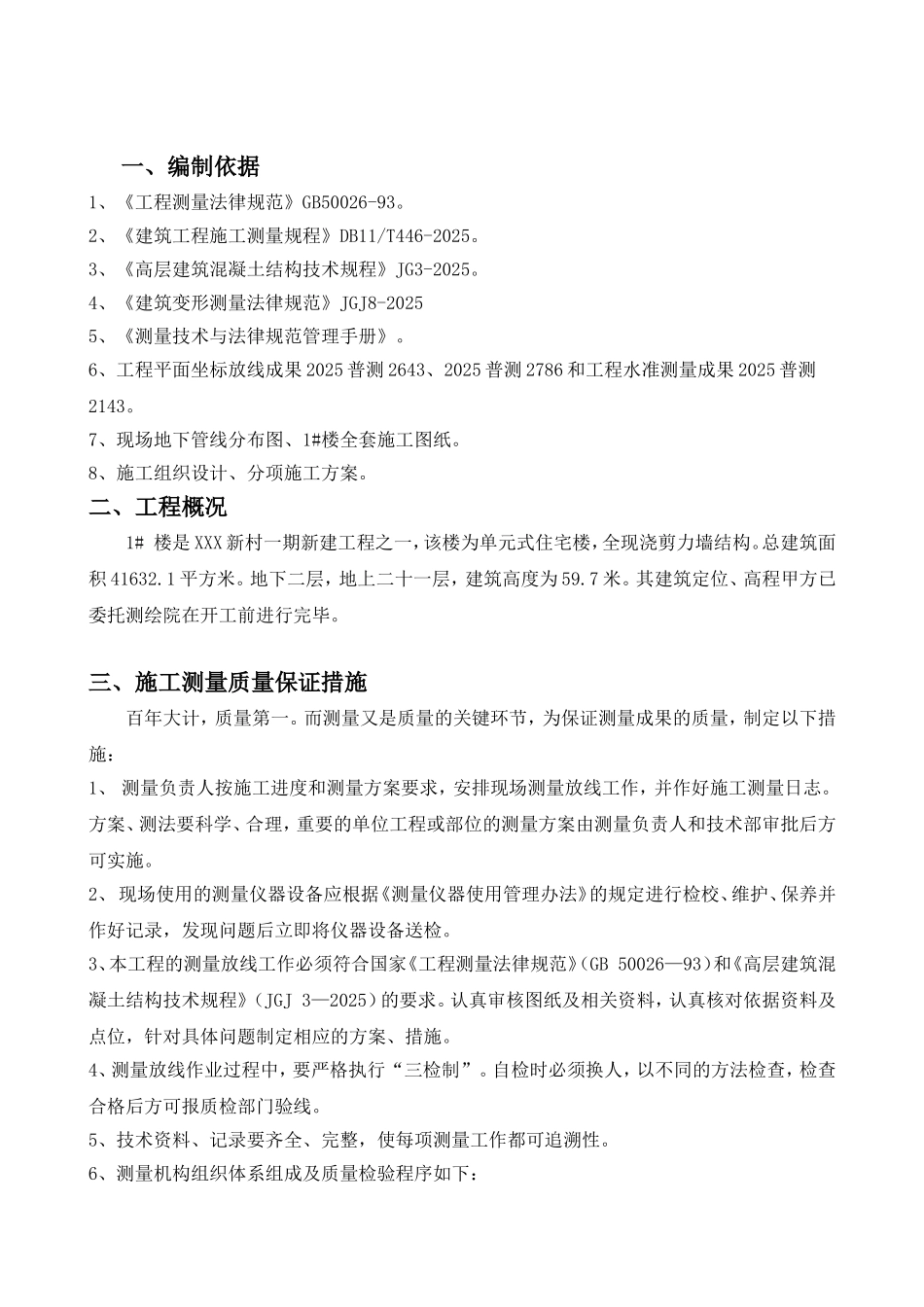

XXX 新村一期 1#楼施工测量方案 编制人： 审核人： 审批人：编制单位：北京市朝阳 XXX 建筑集团公司 目 录一、 编制依据----------------------------------------1二、 工程概况----------------------------------------1三、 施工测量质量保证措施----------------------------1四、 施工测量的准备工作------------------------------3五、 施工测量要求与部署------------------------------3六、 ±0.000 以下施工测量----------------------------4七、 ±0.000 以上各楼层施工测量----------------------5八、 沉降观测----------------------------------------9一、编制依据1、《工程测量法律规范》GB50026-93。2、《建筑工程施工测量规程》DB11/T446-2025。3、《高层建筑混凝土结构技术规程》JG3-2025。4、《建筑变形测量法律规范》JGJ8-20255、《测量技术与法律规范管理手册》。6、工程平面坐标放线成果 2025 普测 2643、2025 普测 2786 和工程水准测量成果 2025 普测2143。7、现场地下管线分布图、1#楼全套施工图纸。8、施工组织设计、分项施工方案。二、工程概况 1# 楼是 XXX 新村一期新建工程之一，该楼为单元式住宅楼，全现浇剪力墙结构。总建筑面积 41632.1 平方米。地下二层，地上二十一层，建筑高度为 59.7 米。其建筑定位、高程甲方已委托测绘院在开工前进行完毕。三、施工测量质量保证措施百年大计，质量第一。而测量又是质量的关键环节，为保证测量成果的质量，制定以下措施：1、 测量负责人按施工进度和测量方案要求，安排现场测量放线工作，并作好施工测量日志。方案、测法要科学、合理，重要的单位工程或部位的测量方案由测量负责人和技术部审批后方可实施。2、 现场使用的测量仪器设备应根据《测量仪器使用管理办法》的规定进行检校、维护、保养并作好记录，发现问题后立即将仪器设备送检。3、本工程的测量放线工作必须符合国家《工程测量法律规范》（GB 50026—93）和《高层建筑混凝土结构技术规程》（JGJ 3—2025）的要求。认真审核图纸及相关资料，认真核对依据资料及点位，针对具体问题制定相应的方案、措施。4、测量放线作业过程中，要严格执行“三检制”。自检时必须换人，以不同的方法检查，检查合格后方可报质检部门验线。5、技术资料、记录要齐全、完整，使每项测量工作都可追溯性。6、测量机构组织体系组成及质量检验程序如下：测量体系：测量检验程序：四、施工测量...
