北京某高层办公楼测量施工方案

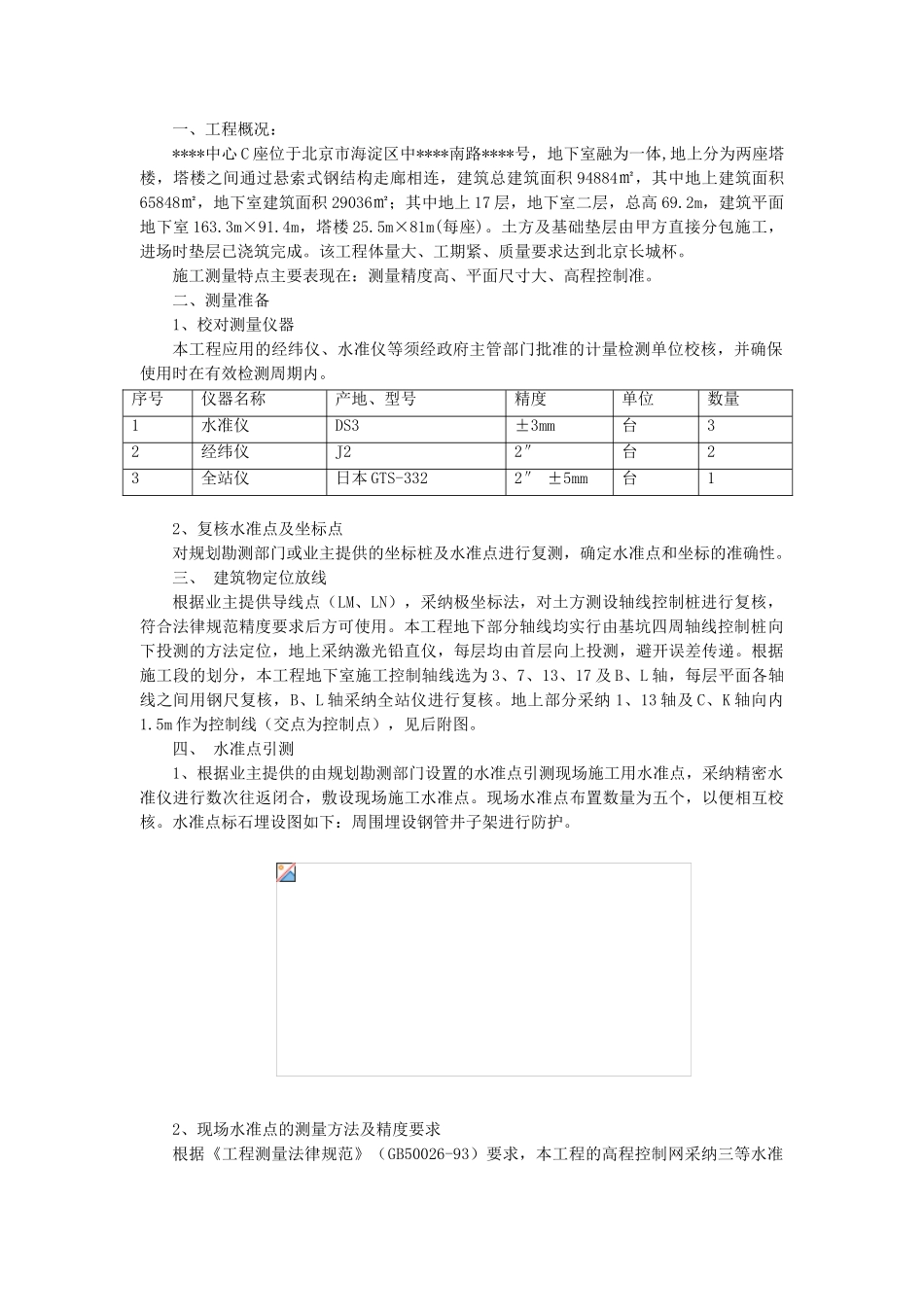

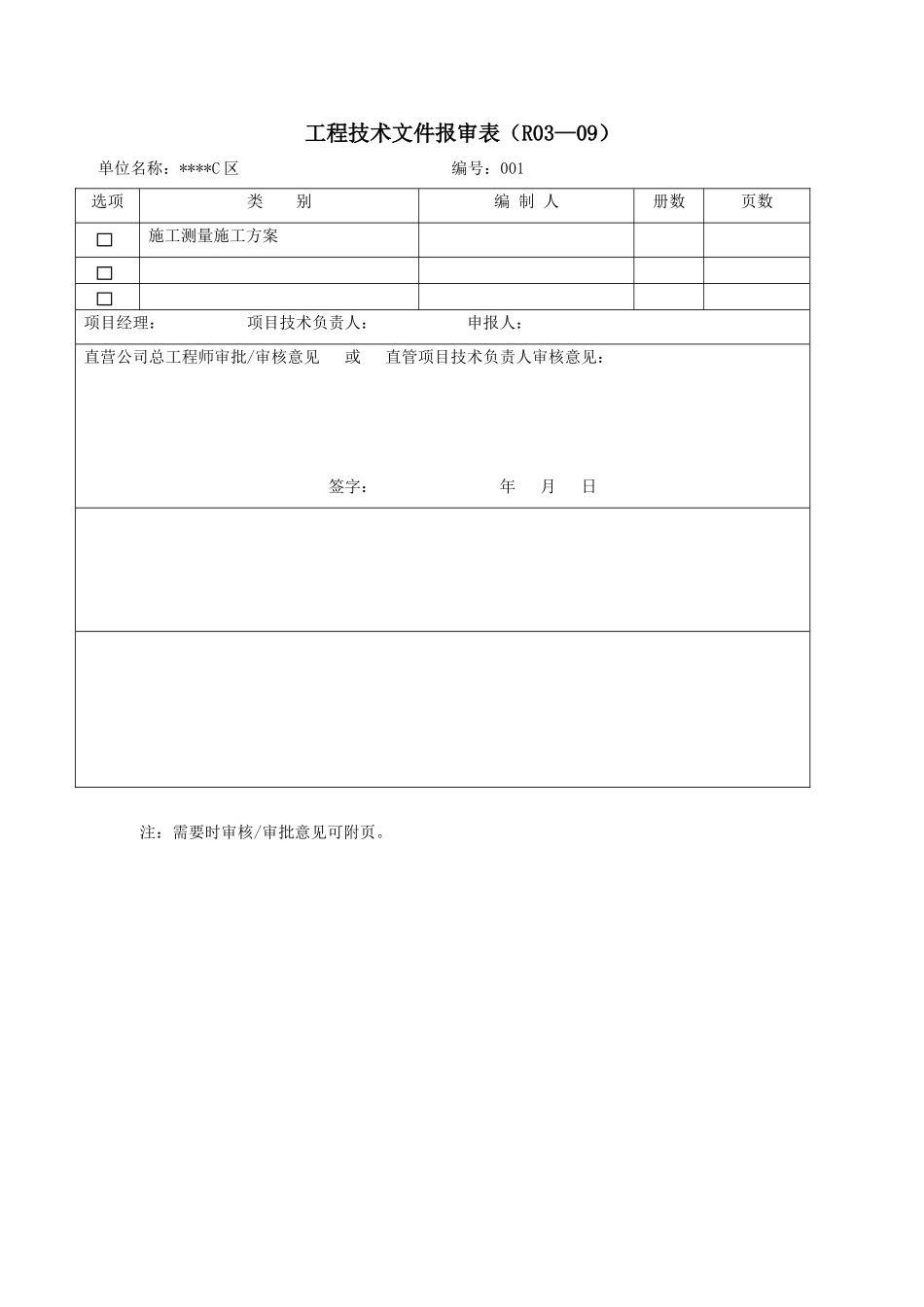

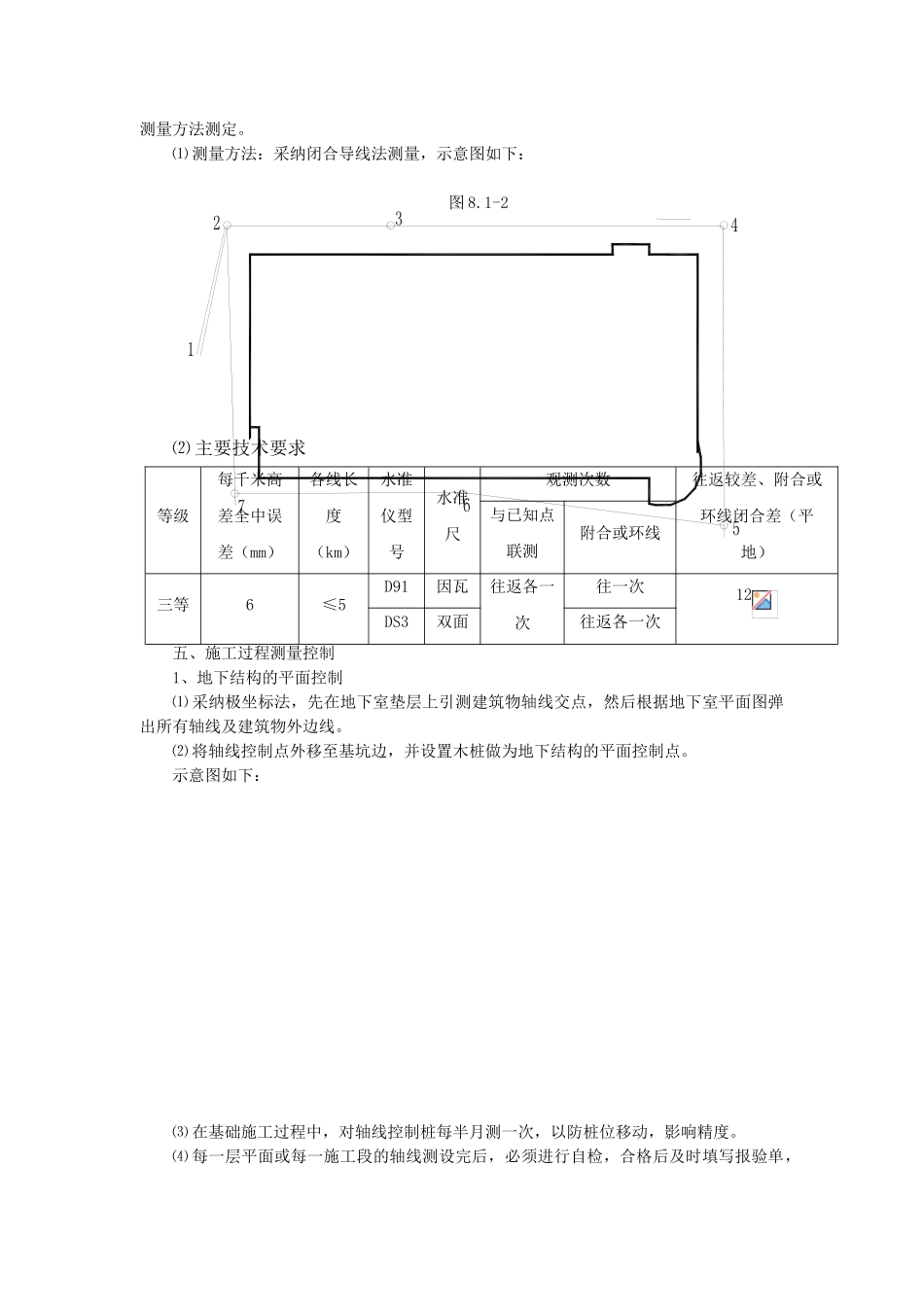

工程技术文件报审表（R03—09）单位名称：****C 区 编号：001选项类 别编 制 人册数页数施工测量施工方案项目经理： 项目技术负责人： 申报人：直营公司总工程师审批/审核意见 或 直管项目技术负责人审核意见：签字： 年 月 日注：需要时审核/审批意见可附页。一、工程概况：****中心 C 座位于北京市海淀区中****南路****号，地下室融为一体,地上分为两座塔楼，塔楼之间通过悬索式钢结构走廊相连，建筑总建筑面积 94884㎡，其中地上建筑面积65848㎡，地下室建筑面积 29036㎡；其中地上 17 层，地下室二层，总高 69.2m，建筑平面地下室 163.3m×91.4m，塔楼 25.5m×81m(每座)。土方及基础垫层由甲方直接分包施工，进场时垫层已浇筑完成。该工程体量大、工期紧、质量要求达到北京长城杯。施工测量特点主要表现在：测量精度高、平面尺寸大、高程控制准。二、测量准备1、校对测量仪器本工程应用的经纬仪、水准仪等须经政府主管部门批准的计量检测单位校核，并确保使用时在有效检测周期内。序号仪器名称产地、型号精度单位数量1水准仪DS3±3mm台32经纬仪J22″台23全站仪日本 GTS-3322″ ±5mm台12、复核水准点及坐标点对规划勘测部门或业主提供的坐标桩及水准点进行复测，确定水准点和坐标的准确性。三、 建筑物定位放线根据业主提供导线点（LM、LN），采纳极坐标法，对土方测设轴线控制桩进行复核，符合法律规范精度要求后方可使用。本工程地下部分轴线均实行由基坑四周轴线控制桩向下投测的方法定位，地上采纳激光铅直仪，每层均由首层向上投测，避开误差传递。根据施工段的划分，本工程地下室施工控制轴线选为 3、7、13、17 及 B、L 轴，每层平面各轴线之间用钢尺复核，B、L 轴采纳全站仪进行复核。地上部分采纳 1、13 轴及 C、K 轴向内1.5m 作为控制线（交点为控制点），见后附图。四、 水准点引测1、根据业主提供的由规划勘测部门设置的水准点引测现场施工用水准点，采纳精密水准仪进行数次往返闭合，敷设现场施工水准点。现场水准点布置数量为五个，以便相互校核。水准点标石埋设图如下：周围埋设钢管井子架进行防护。2、现场水准点的测量方法及精度要求根据《工程测量法律规范》（GB50026-93）要求，本工程的高程控制网采纳三等水准测量方法测定。⑴ 测量方法：采纳闭合导线法测量，示意图如下：图 8.1-2 ⑵ 主要技术要求等级每千米高差全中误差（mm）各线长度（km）水准仪型号水准尺观测次数往返较差、...
