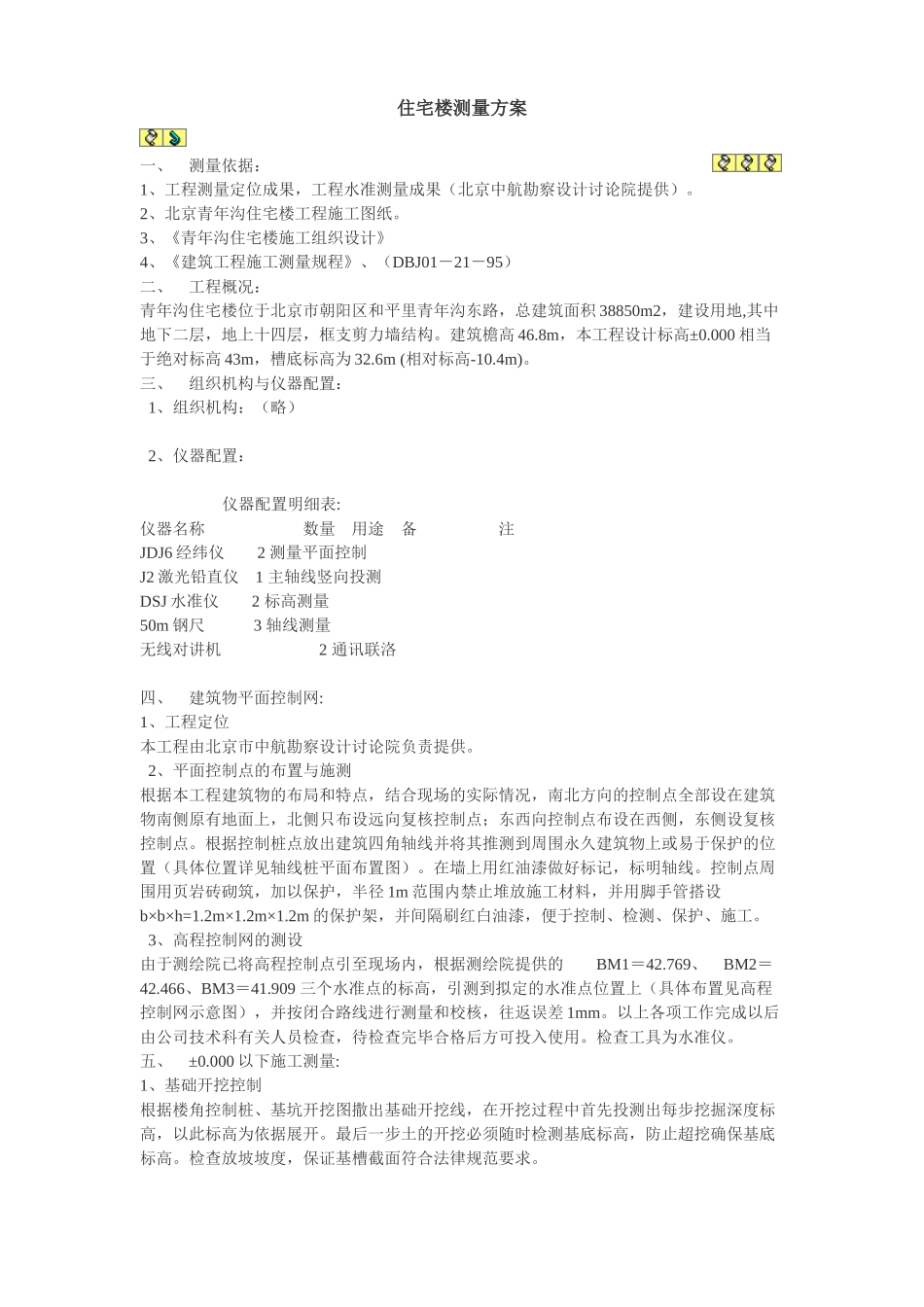

北京青年沟住宅楼测量方案

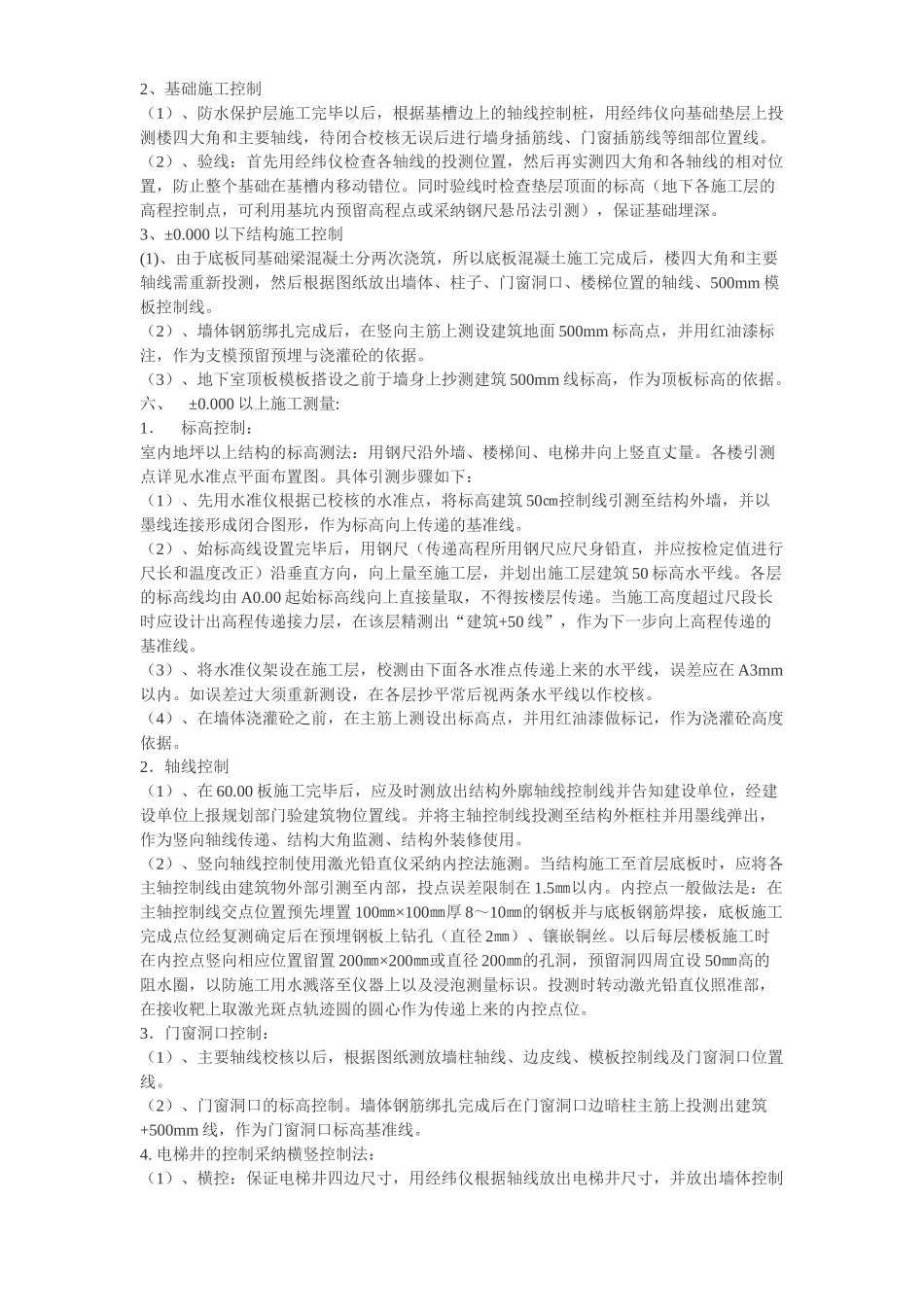

住宅楼测量方案一、 测量依据：1、工程测量定位成果，工程水准测量成果（北京中航勘察设计讨论院提供）。2、北京青年沟住宅楼工程施工图纸。3、《青年沟住宅楼施工组织设计》4、《建筑工程施工测量规程》、（DBJ01－21－95）二、 工程概况：青年沟住宅楼位于北京市朝阳区和平里青年沟东路，总建筑面积 38850m2，建设用地,其中地下二层，地上十四层，框支剪力墙结构。建筑檐高 46.8m，本工程设计标高±0.000 相当于绝对标高 43m，槽底标高为 32.6m (相对标高-10.4m)。三、 组织机构与仪器配置： 1、组织机构：（略） 2、仪器配置： 仪器配置明细表: 仪器名称 数量 用途 备 注JDJ6 经纬仪 2 测量平面控制 J2 激光铅直仪 1 主轴线竖向投测 DSJ 水准仪 2 标高测量 50m 钢尺 3 轴线测量 无线对讲机 2 通讯联洛 四、 建筑物平面控制网:1、工程定位本工程由北京市中航勘察设计讨论院负责提供。 2、平面控制点的布置与施测根据本工程建筑物的布局和特点，结合现场的实际情况，南北方向的控制点全部设在建筑物南侧原有地面上，北侧只布设远向复核控制点；东西向控制点布设在西侧，东侧设复核控制点。根据控制桩点放出建筑四角轴线并将其推测到周围永久建筑物上或易于保护的位置（具体位置详见轴线桩平面布置图）。在墙上用红油漆做好标记，标明轴线。控制点周围用页岩砖砌筑，加以保护，半径 1m 范围内禁止堆放施工材料，并用脚手管搭设b×b×h=1.2m×1.2m×1.2m 的保护架，并间隔刷红白油漆，便于控制、检测、保护、施工。 3、高程控制网的测设由于测绘院已将高程控制点引至现场内，根据测绘院提供的 BM1＝42.769、 BM2＝42.466、BM3＝41.909 三个水准点的标高，引测到拟定的水准点位置上（具体布置见高程控制网示意图），并按闭合路线进行测量和校核，往返误差 1mm。以上各项工作完成以后由公司技术科有关人员检查，待检查完毕合格后方可投入使用。检查工具为水准仪。五、 ±0.000 以下施工测量:1、基础开挖控制根据楼角控制桩、基坑开挖图撒出基础开挖线，在开挖过程中首先投测出每步挖掘深度标高，以此标高为依据展开。最后一步土的开挖必须随时检测基底标高，防止超挖确保基底标高。检查放坡坡度，保证基槽截面符合法律规范要求。2、基础施工控制（1）、防水保护层施工完毕以后，根据基槽边上的轴线控制桩，用经纬仪向基础垫层上投测楼四大角和主要轴线，待闭合校核无误后进行墙身插筋线、门窗插筋线...
