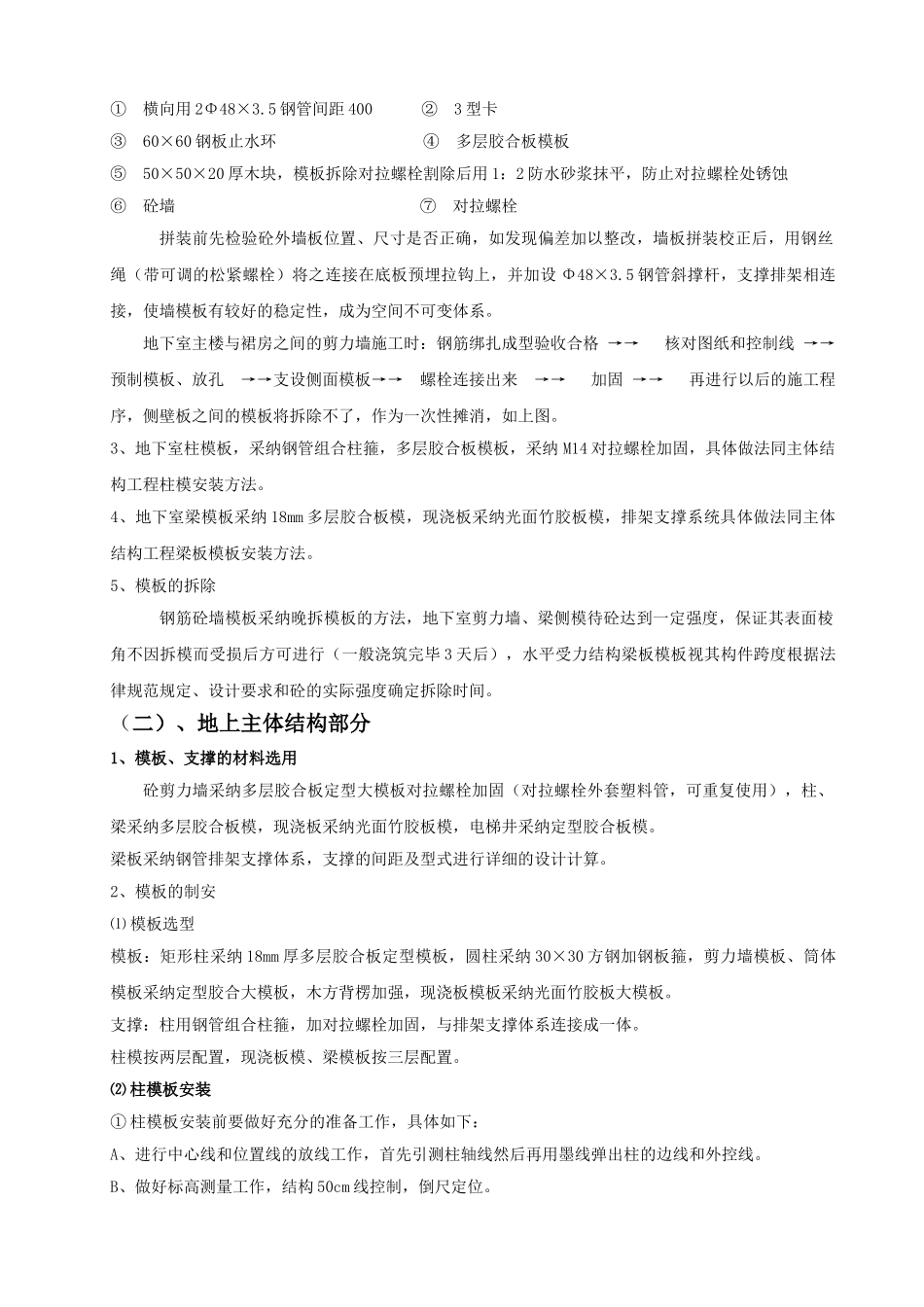

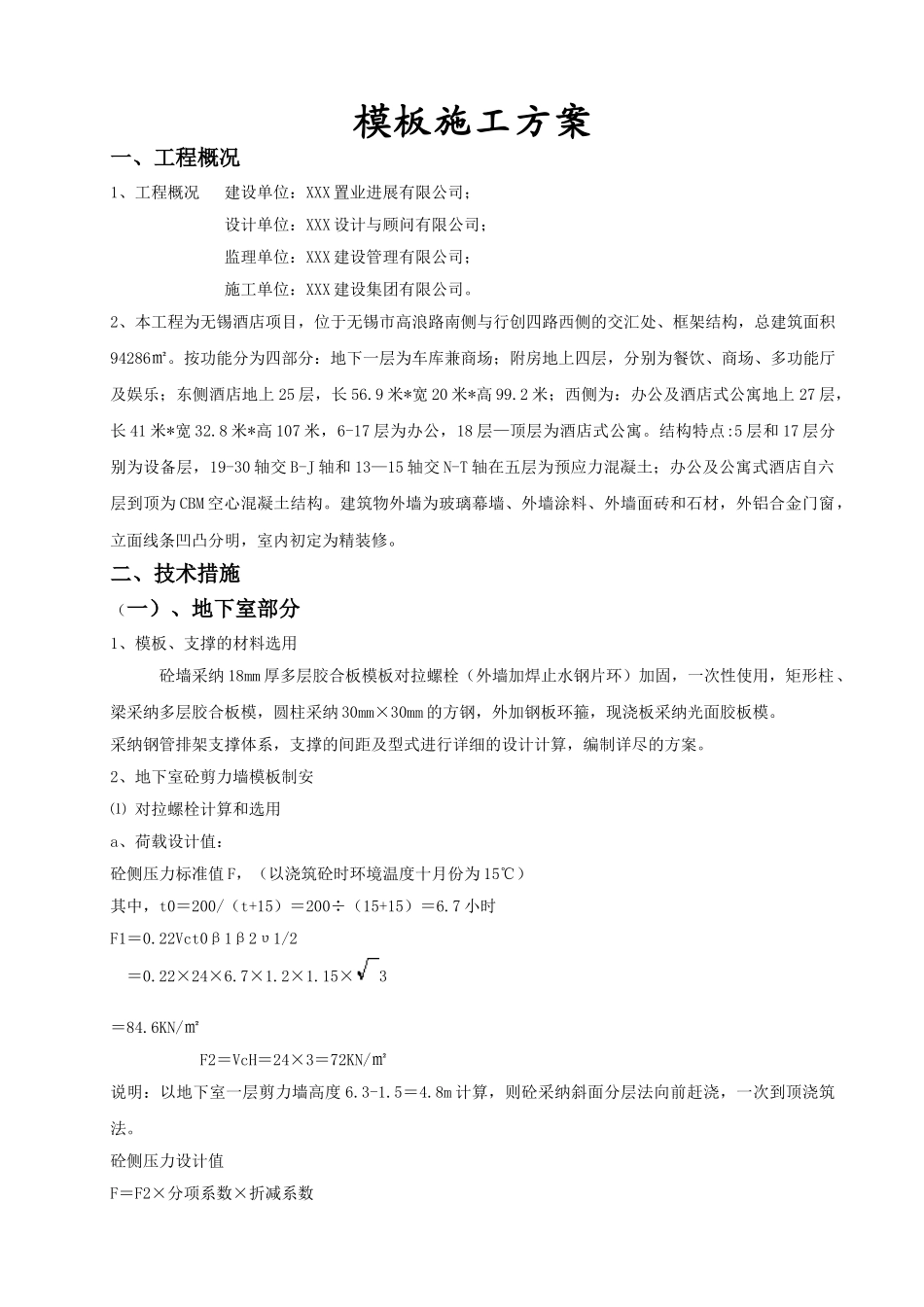

模板施工方案一、工程概况1、工程概况 建设单位：XXX 置业进展有限公司； 设计单位：XXX 设计与顾问有限公司； 监理单位：XXX 建设管理有限公司；施工单位：XXX 建设集团有限公司。 2、本工程为无锡酒店项目，位于无锡市高浪路南侧与行创四路西侧的交汇处、框架结构，总建筑面积94286㎡。按功能分为四部分：地下一层为车库兼商场；附房地上四层，分别为餐饮、商场、多功能厅及娱乐；东侧酒店地上 25 层，长 56.9 米*宽 20 米*高 99.2 米；西侧为：办公及酒店式公寓地上 27 层，长 41 米*宽 32.8 米*高 107 米，6-17 层为办公，18 层—顶层为酒店式公寓。结构特点:5 层和 17 层分别为设备层，19-30 轴交 B-J 轴和 13—15 轴交 N-T 轴在五层为预应力混凝土；办公及公寓式酒店自六层到顶为 CBM 空心混凝土结构。建筑物外墙为玻璃幕墙、外墙涂料、外墙面砖和石材，外铝合金门窗，立面线条凹凸分明，室内初定为精装修。二、技术措施（一）、地下室部分1、模板、支撑的材料选用砼墙采纳 18mm 厚多层胶合板模板对拉螺栓（外墙加焊止水钢片环）加固，一次性使用，矩形柱、梁采纳多层胶合板模，圆柱采纳 30mm×30mm 的方钢，外加钢板环箍，现浇板采纳光面胶板模。采纳钢管排架支撑体系，支撑的间距及型式进行详细的设计计算，编制详尽的方案。2、地下室砼剪力墙模板制安⑴ 对拉螺栓计算和选用a、荷载设计值：砼侧压力标准值 F，（以浇筑砼时环境温度十月份为 15℃）其中，t0＝200/（t+15）＝200÷（15+15）＝6.7 小时F1＝0.22Vct0β1β2υ1/2 ＝0.22×24×6.7×1.2×1.15×3＝84.6KN/㎡ F2＝VcH＝24×3＝72KN/㎡说明：以地下室一层剪力墙高度 6.3-1.5＝4.8m 计算，则砼采纳斜面分层法向前赶浇，一次到顶浇筑法。砼侧压力设计值F＝F2×分项系数×折减系数 ＝84.6×1.2×0.85 ＝86.3KN/㎡倾斜砼时产生的水平荷载一般取 KN/㎡荷载设计值为 1.4×4×0.85＝4.76KN/㎡荷载组合F’＝86.3+4.76＝91.06KN/㎡对拉螺栓拉力计算设定对拉螺栓间距为 400×400mm则 N＝F×A＝91.06×0.4×0.50＝18.21KN对拉螺栓的选择固选择 M12 的对拉螺栓，水平间距 400mm，竖向间距 500mm，上下共用 9 套对拉螺栓。⑵、模板的制安①、地下室剪力墙采纳多层胶合板大模板，木枋背楞，对拉螺栓加固。具体如下图所示：② 模板制作、安装地下室砼剪力墙模板：采纳 15mm 厚多层胶合板模，对拉螺栓加固竖向 2Φ48×3.5 钢管...
