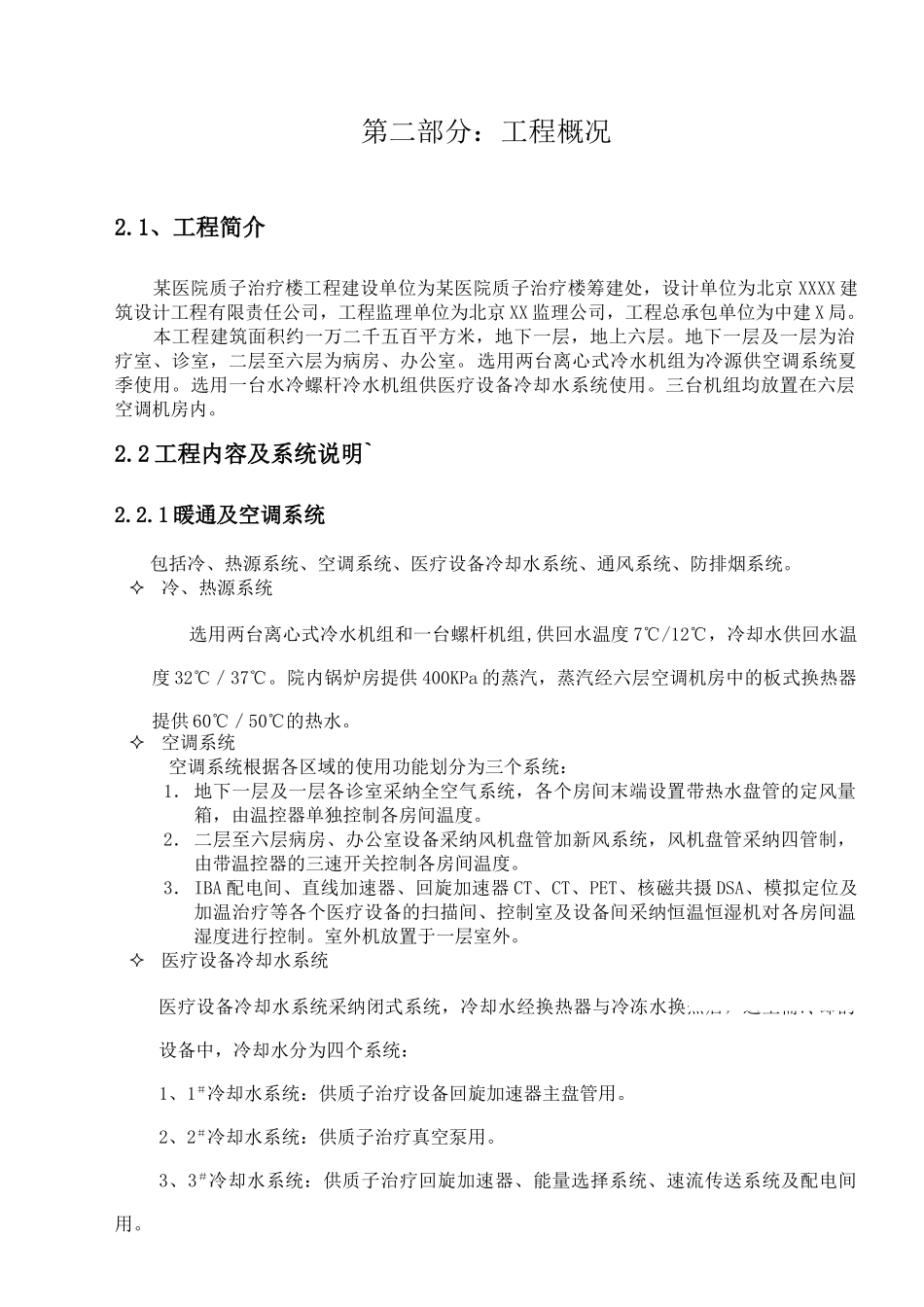

XX 医院质子治疗楼通风空调工程施工组织设计第二部分：工程概况2.1、工程简介某医院质子治疗楼工程建设单位为某医院质子治疗楼筹建处，设计单位为北京 XXXX 建筑设计工程有限责任公司，工程监理单位为北京 XX 监理公司，工程总承包单位为中建 X 局。本工程建筑面积约一万二千五百平方米，地下一层，地上六层。地下一层及一层为治疗室、诊室，二层至六层为病房、办公室。选用两台离心式冷水机组为冷源供空调系统夏季使用。选用一台水冷螺杆冷水机组供医疗设备冷却水系统使用。三台机组均放置在六层空调机房内。2.2 工程内容及系统说明`2.2.1 暖通及空调系统包括冷、热源系统、空调系统、医疗设备冷却水系统、通风系统、防排烟系统。冷、热源系统选用两台离心式冷水机组和一台螺杆机组,供回水温度 7℃/12℃，冷却水供回水温度 32℃／37℃。院内锅炉房提供 400KPa 的蒸汽，蒸汽经六层空调机房中的板式换热器提供 60℃／50℃的热水。空调系统空调系统根据各区域的使用功能划分为三个系统：1．地下一层及一层各诊室采纳全空气系统，各个房间末端设置带热水盘管的定风量箱，由温控器单独控制各房间温度。2．二层至六层病房、办公室设备采纳风机盘管加新风系统，风机盘管采纳四管制，由带温控器的三速开关控制各房间温度。3．IBA 配电间、直线加速器、回旋加速器 CT、CT、PET、核磁共摄 DSA、模拟定位及加温治疗等各个医疗设备的扫描间、控制室及设备间采纳恒温恒湿机对各房间温湿度进行控制。室外机放置于一层室外。医疗设备冷却水系统医疗设备冷却水系统采纳闭式系统，冷却水经换热器与冷冻水换热后，送至需冷却的设备中，冷却水分为四个系统：1、1＃冷却水系统：供质子治疗设备回旋加速器主盘管用。2、2＃冷却水系统：供质子治疗真空泵用。3、3＃冷却水系统：供质子治疗回旋加速器、能量选择系统、速流传送系统及配电间用。4、4＃冷却水系统：供 CTPET 回旋加速器用。该系统只预留冷冻水接口，冷却水系统由设备供应商设计。通风系统1、 地下一层设 3 个排风兼排烟系统。2、 IBA 设备用房、配电室及模具车床各单独设置排风系统。3、 地下一层及一层卫生间、洗片室及储气室各单独设计排风系统。4、 二至四层每层各设排风系统，由风机排至排风井，最终由屋顶排风机排出。5、 DSA 设备间、中心实验室、六层机房、电梯机房、IBA 配电间各设置排风系统。防、排烟系统1、 疏散楼梯前室及合用前室和消防电梯前室设置正...
