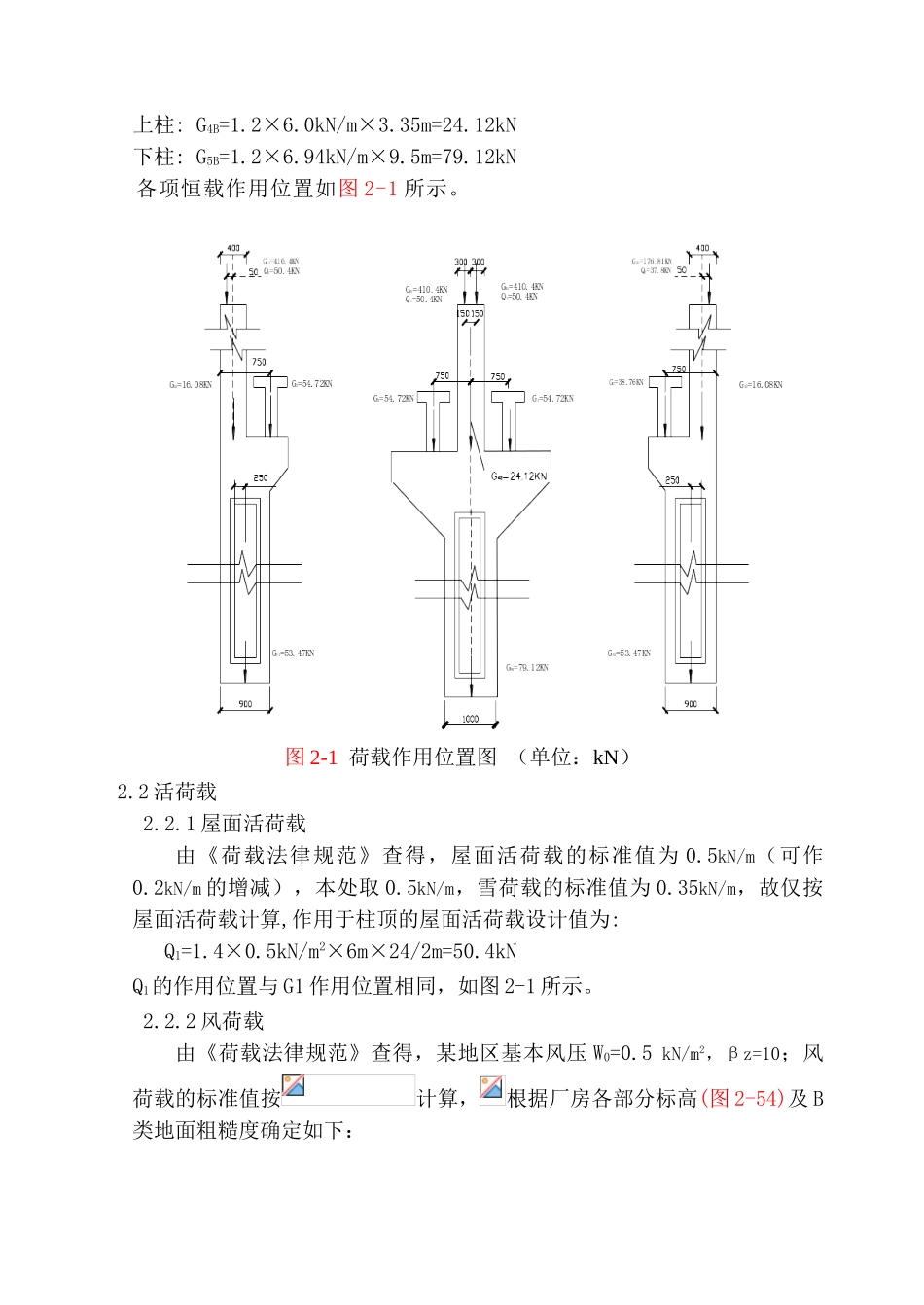

单层厂房结构课程设计实例1、结构构件选型及柱截面尺寸确定该厂房是某市郊区内的一个高双跨（18m+18m）生产车间。车间长总36m，纵向柱矩 6m，在车间中部，有温度伸缩逢一道，厂房两头设有山墙。柱顶标高大于 8m，故采纳钢筋混凝土排架结构。为了使屋架具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板，选用钢筋混凝土吊车梁及基础梁。厂房的各构选型见表 1-1表 1-1 主要构件选型 由图 2-54 可知柱顶标高是 12.35 米，牛腿顶面标高为 9.0m；室内地面至基础顶面的距离为 0.5 米，则计算简图中柱的总高度 H，下柱高度 Hl和上柱的高度 Hu 分别为：根据柱的高度，吊车起重量及工作级别等条件，确定柱截面尺寸，见表 1-2。见表 1-2 柱截面尺寸及相应的参数2.荷载计算2.1 恒载2.1.1 屋盖恒载屋架重力荷载为 106.0kN/榀，则作用于柱顶的屋盖结构的重力荷载设计值为：2.1.2 吊车梁及轨道重力荷载设计值:2.1.3 柱自重重力荷载设计值: A、C 柱: 上柱：G4A=G4C=1.2×4.0kN/m×3.35m=16.08kN 下柱: G5A=G5C=1.2×4.69kN/m×9.5m=53.47kNB 柱: 上柱: G4B=1.2×6.0kN/m×3.35m=24.12kN 下柱: G5B=1.2×6.94kN/m×9.5m=79.12kN 各项恒载作用位置如图 2-1 所示。图 2-1 荷载作用位置图 （单位：kN） 2.2 活荷载2.2.1 屋面活荷载由《荷载法律规范》查得，屋面活荷载的标准值为 0.5kN/m（可作0.2kN/m 的增减），本处取 0.5kN/m，雪荷载的标准值为 0.35kN/m，故仅按屋面活荷载计算,作用于柱顶的屋面活荷载设计值为: Q1=1.4×0.5kN/m2×6m×24/2m=50.4kNQ1的作用位置与 G1 作用位置相同，如图 2-1 所示。2.2.2 风荷载由《荷载法律规范》查得，某地区基本风压 W0=0.5 kN/m2，βz=10；风荷载的标准值按计算，根据厂房各部分标高(图 2-54)及 B类地面粗糙度确定如下： 柱顶(标高 12.35m) =1.028 檐口(标高 13.35m) =1.093 屋顶(标高 14.40m) =1.123如图 2-57 所示，则由上式可得排架迎风面及背风面的风荷载标准值分别为：＝1.0×0.8×1.028×0.5 kN/m2＝0.411 kN/m2＝1.0×0.4×1.028×0.5 kN/m2＝0.206 kN/m2 图 2-57 风荷载体型系数及计算简图 则作用于排架计算简图(图 2-57)上的风荷载设计值为:q1=1.4×0.411 kN/m2×6.0 m＝3.45kN/mq2=1.4×0.206 kN/m2×6.0m＝1.73kN/m =1.4 [ （ 0.8+0.4 ）1.093 （ 13.35-12.35 ） + (-0.6+0.5)×1.123×(14.40-13.35)]...
