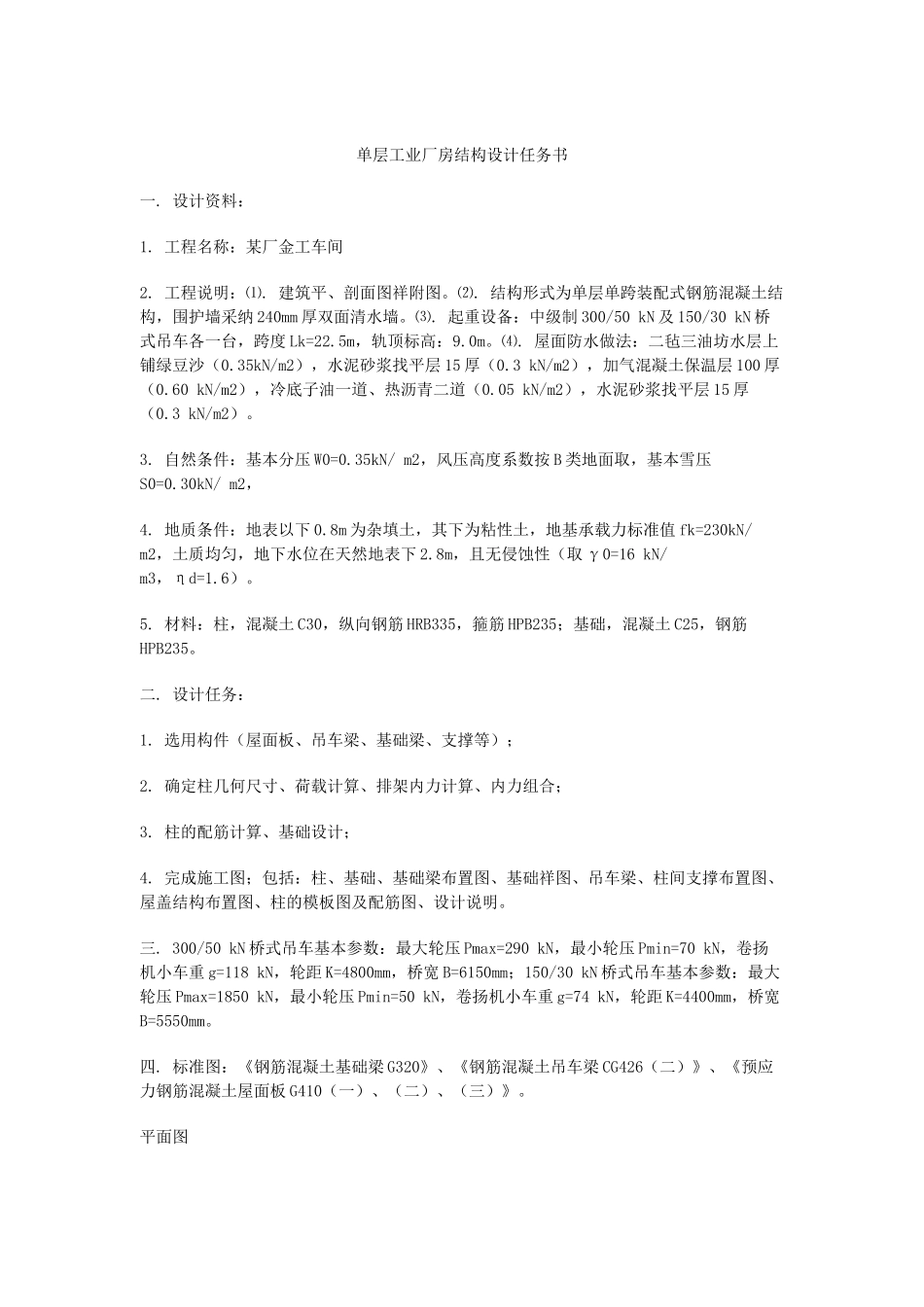

单层工业厂房结构设计任务书

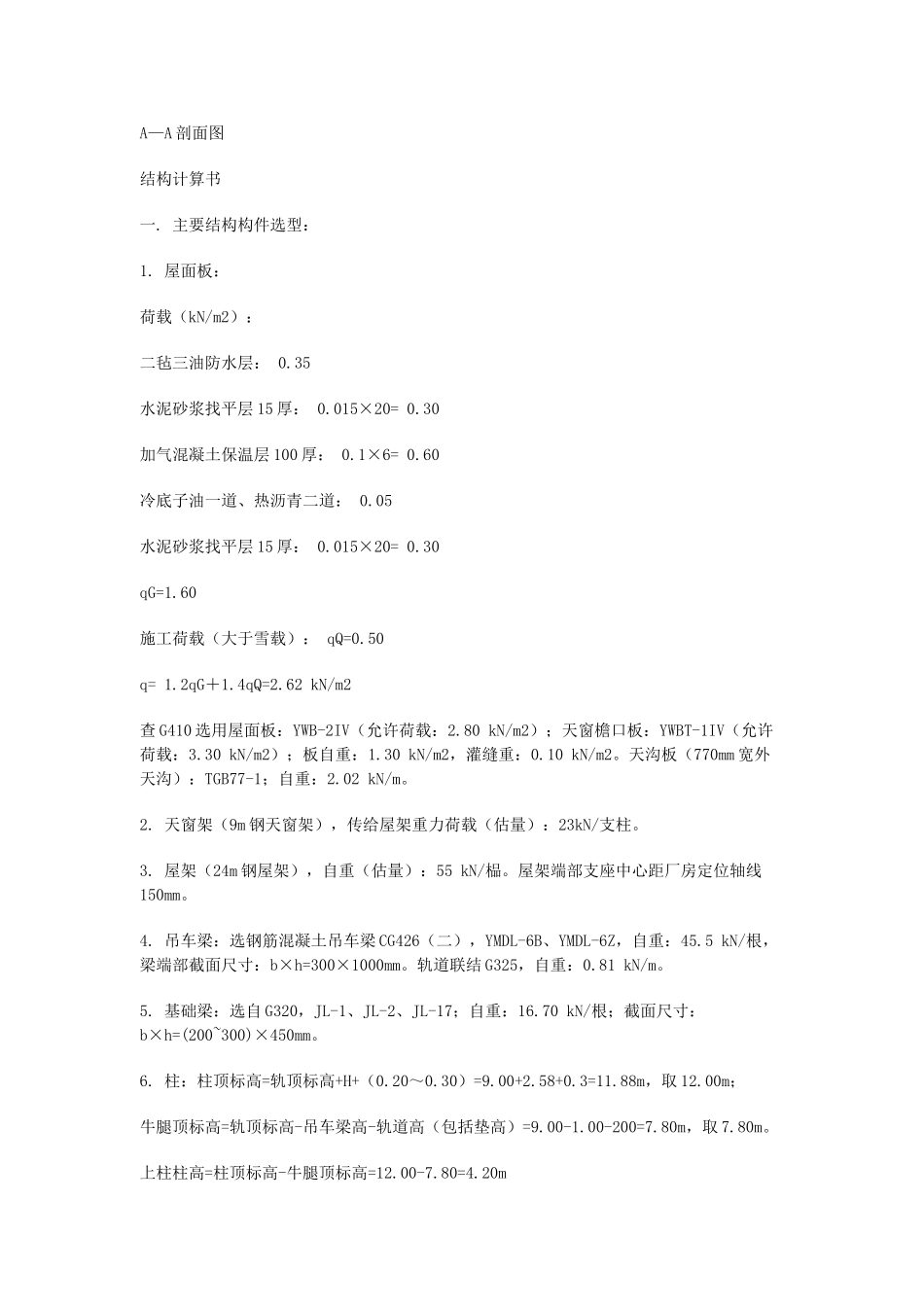

单层工业厂房结构设计任务书一. 设计资料： 1. 工程名称：某厂金工车间 2. 工程说明：⑴. 建筑平、剖面图祥附图。⑵. 结构形式为单层单跨装配式钢筋混凝土结构，围护墙采纳 240mm 厚双面清水墙。⑶. 起重设备：中级制 300/50 kN 及 150/30 kN 桥式吊车各一台，跨度 Lk=22.5m，轨顶标高：9.0m。⑷. 屋面防水做法：二毡三油坊水层上铺绿豆沙（0.35kN/m2），水泥砂浆找平层 15 厚（0.3 kN/m2），加气混凝土保温层 100 厚（0.60 kN/m2），冷底子油一道、热沥青二道（0.05 kN/m2），水泥砂浆找平层 15 厚（0.3 kN/m2）。 3. 自然条件：基本分压 W0=0.35kN/ m2，风压高度系数按 B 类地面取，基本雪压S0=0.30kN/ m2， 4. 地质条件：地表以下 0.8m 为杂填土，其下为粘性土，地基承载力标准值 fk=230kN/ m2，土质均匀，地下水位在天然地表下 2.8m，且无侵蚀性（取 γ0=16 kN/ m3，ηd=1.6）。 5. 材料：柱，混凝土 C30，纵向钢筋 HRB335，箍筋 HPB235；基础，混凝土 C25，钢筋HPB235。 二. 设计任务： 1. 选用构件（屋面板、吊车梁、基础梁、支撑等）； 2. 确定柱几何尺寸、荷载计算、排架内力计算、内力组合； 3. 柱的配筋计算、基础设计； 4. 完成施工图；包括：柱、基础、基础梁布置图、基础祥图、吊车梁、柱间支撑布置图、屋盖结构布置图、柱的模板图及配筋图、设计说明。 三. 300/50 kN 桥式吊车基本参数：最大轮压 Pmax=290 kN，最小轮压 Pmin=70 kN，卷扬机小车重 g=118 kN，轮距 K=4800mm，桥宽 B=6150mm；150/30 kN 桥式吊车基本参数：最大轮压 Pmax=1850 kN，最小轮压 Pmin=50 kN，卷扬机小车重 g=74 kN，轮距 K=4400mm，桥宽B=5550mm。 四. 标准图：《钢筋混凝土基础梁 G320》、《钢筋混凝土吊车梁 CG426（二）》、《预应力钢筋混凝土屋面板 G410（一）、（二）、（三）》。 平面图 A—A 剖面图 结构计算书 一. 主要结构构件选型： 1. 屋面板： 荷载（kN/m2）： 二毡三油防水层： 0.35 水泥砂浆找平层 15 厚： 0.015×20= 0.30 加气混凝土保温层 100 厚： 0.1×6= 0.60 冷底子油一道、热沥青二道： 0.05 水泥砂浆找平层 15 厚： 0.015×20= 0.30 qG=1.60 施工荷载（大于雪载）： qQ=0.50 q= 1.2qG＋1.4qQ=2.62 kN/m2 查 G410 选用屋面板：YWB-2IV（允许荷载：2.80 kN/m2）；天窗檐口板：YWBT-1IV（允许荷载：3.3...
