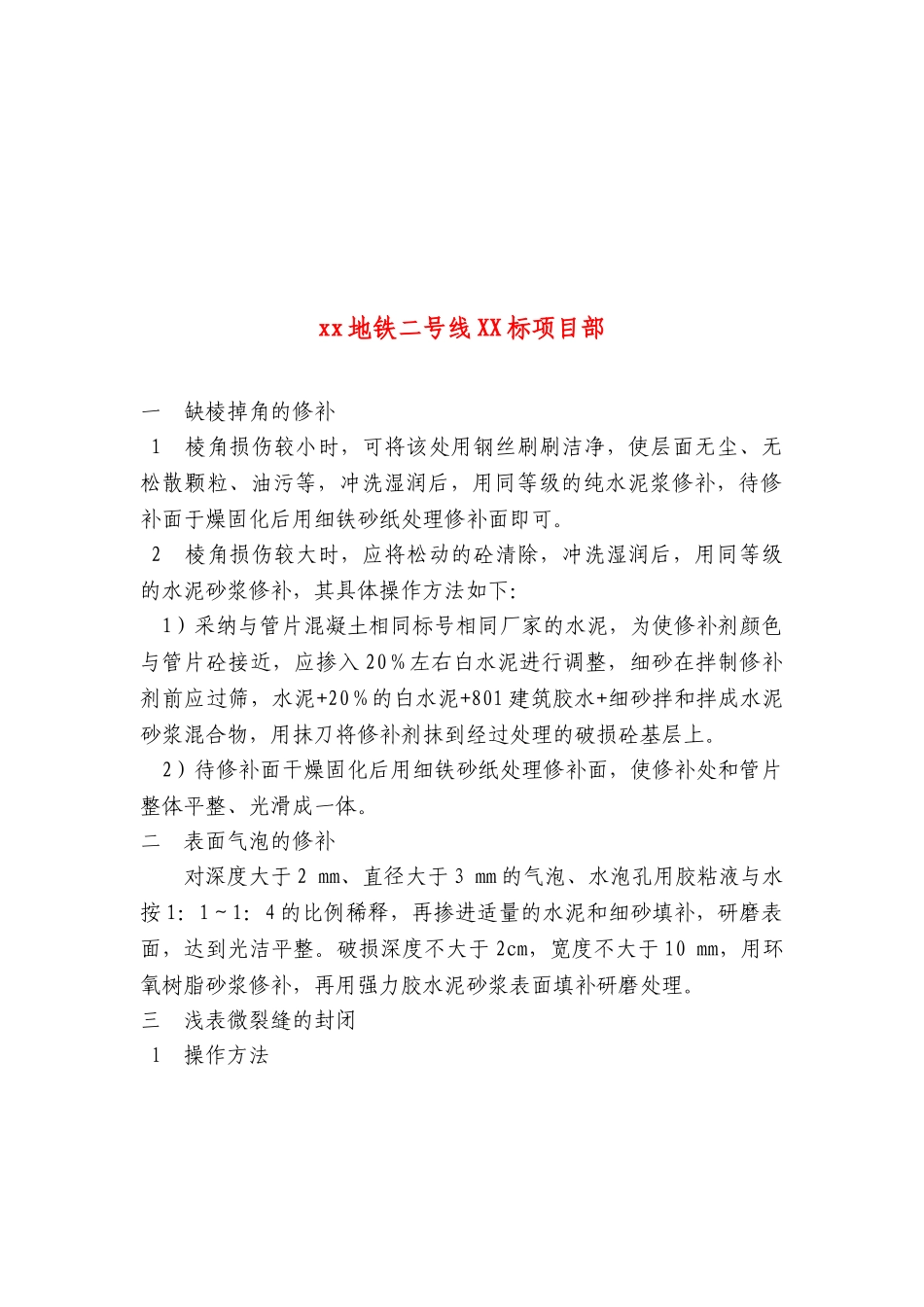

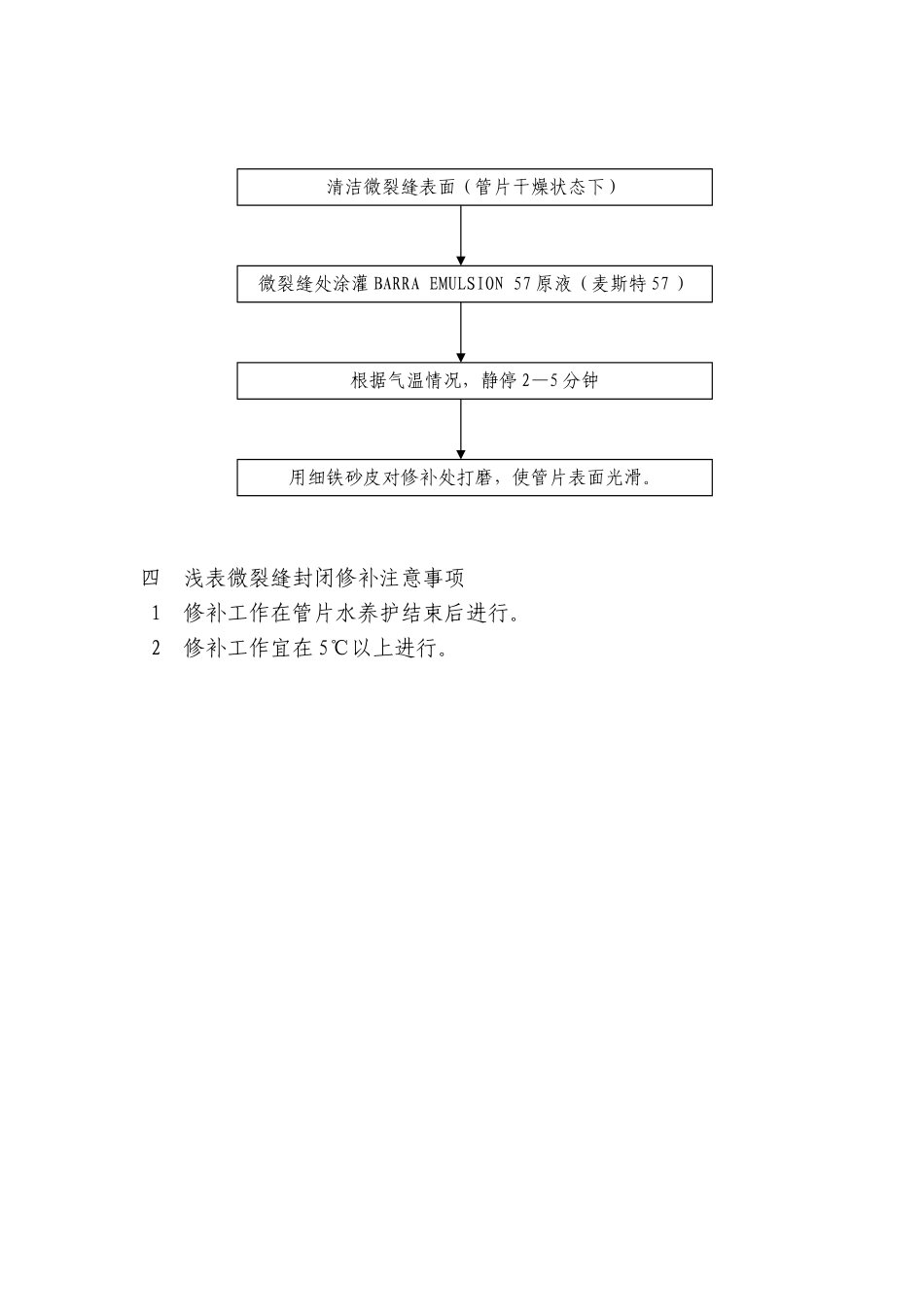

xx 地铁二号线 XX 标盾构区间管片缺陷修补方案xx 地铁二号线 XX 标项目部一 缺棱掉角的修补1 棱角损伤较小时，可将该处用钢丝刷刷洁净，使层面无尘、无松散颗粒、油污等，冲洗湿润后，用同等级的纯水泥浆修补，待修补面于燥固化后用细铁砂纸处理修补面即可。2 棱角损伤较大时，应将松动的砼清除，冲洗湿润后，用同等级的水泥砂浆修补，其具体操作方法如下：1）采纳与管片混凝土相同标号相同厂家的水泥，为使修补剂颜色与管片砼接近，应掺入 20％左右白水泥进行调整，细砂在拌制修补剂前应过筛，水泥+20％的白水泥+801 建筑胶水+细砂拌和拌成水泥砂浆混合物，用抹刀将修补剂抹到经过处理的破损砼基层上。2）待修补面干燥固化后用细铁砂纸处理修补面，使修补处和管片整体平整、光滑成一体。二 表面气泡的修补对深度大于 2 mm、直径大于 3 mm 的气泡、水泡孔用胶粘液与水按 1：1～1：4 的比例稀释，再掺进适量的水泥和细砂填补，研磨表面，达到光洁平整。破损深度不大于 2cm，宽度不大于 10 mm，用环氧树脂砂浆修补，再用强力胶水泥砂浆表面填补研磨处理。三 浅表微裂缝的封闭l 操作方法四 浅表微裂缝封闭修补注意事项1 修补工作在管片水养护结束后进行。2 修补工作宜在 5℃以上进行。清洁微裂缝表面（管片干燥状态下）微裂缝处涂灌 BARRA EMULSION 57 原液（麦斯特 57 ） 根据气温情况，静停 2—5 分钟用细铁砂皮对修补处打磨，使管片表面光滑。
