南昌市中学综合楼计算书

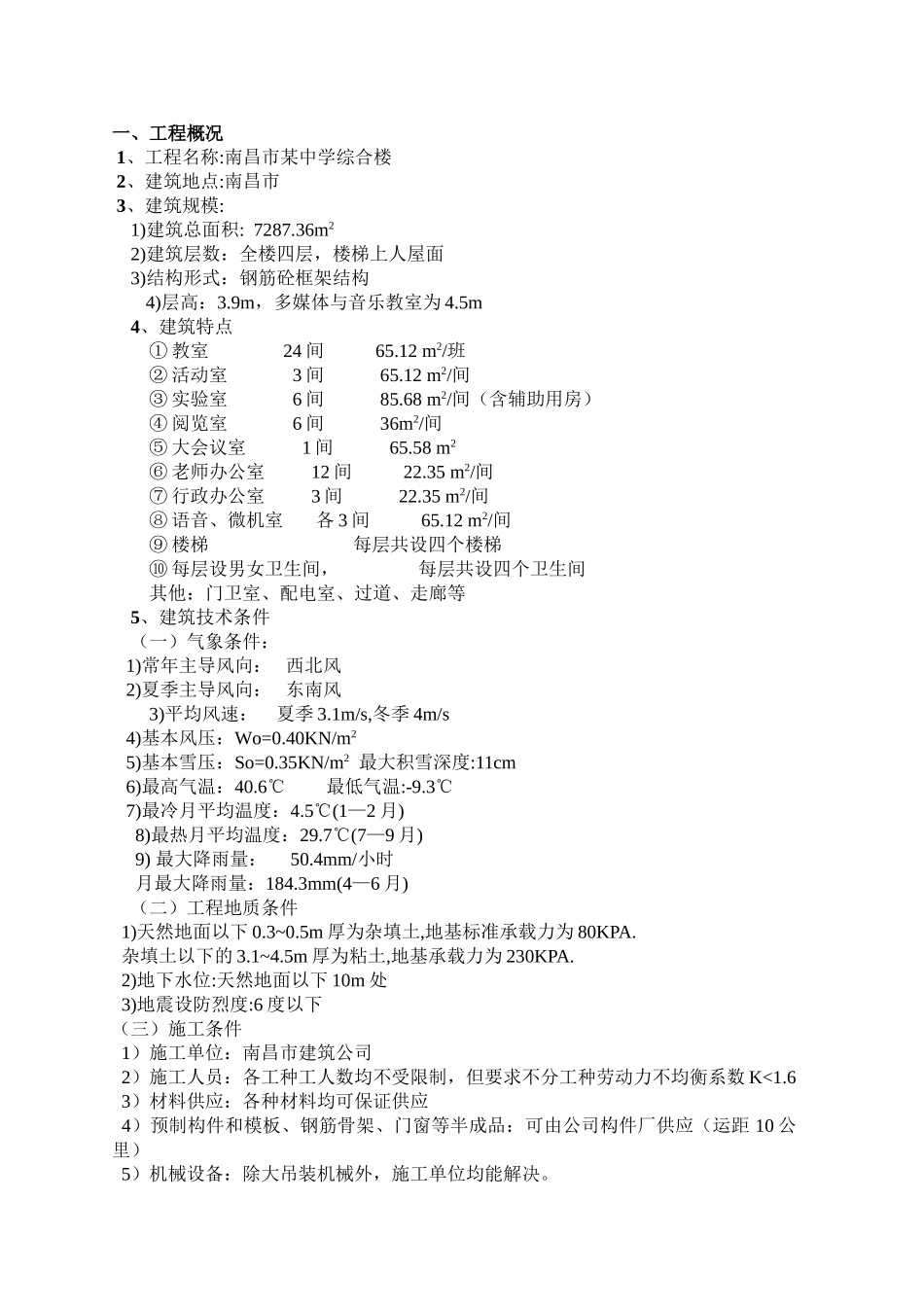

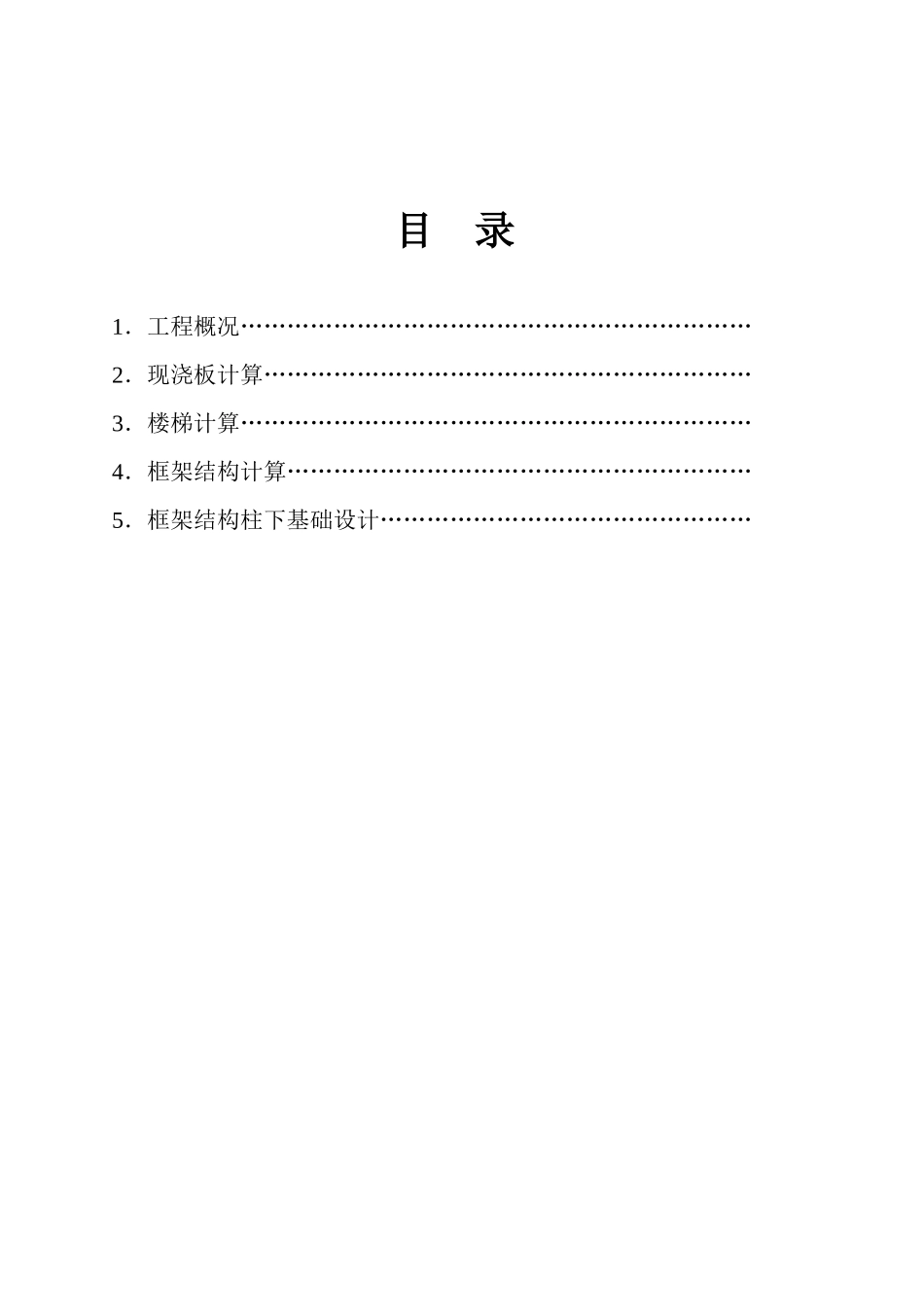

毕业设计（论文）计算书 （结构部分设计）题 目： 专 业： 班 级： 学 号： 学生姓名： 指导老师： 目 录1．工程概况…………………………………………………………2．现浇板计算………………………………………………………3．楼梯计算…………………………………………………………4．框架结构计算……………………………………………………5．框架结构柱下基础设计…………………………………………一、工程概况 1、工程名称:南昌市某中学综合楼 2、建筑地点:南昌市 3、建筑规模: 1)建筑总面积: 7287.36m2 2)建筑层数：全楼四层，楼梯上人屋面 3)结构形式：钢筋砼框架结构4)层高：3.9m，多媒体与音乐教室为 4.5m4、建筑特点① 教室 24 间 65.12 m2/班② 活动室 3 间 65.12 m2/间③ 实验室 6 间 85.68 m2/间（含辅助用房）④ 阅览室 6 间 36m2/间⑤ 大会议室 1 间 65.58 m2⑥ 老师办公室 12 间 22.35 m2/间 ⑦ 行政办公室 3 间 22.35 m2/间⑧ 语音、微机室 各 3 间 65.12 m2/间⑨ 楼梯 每层共设四个楼梯⑩ 每层设男女卫生间， 每层共设四个卫生间其他：门卫室、配电室、过道、走廊等5、建筑技术条件（一）气象条件： 1)常年主导风向： 西北风 2)夏季主导风向： 东南风3)平均风速： 夏季 3.1m/s,冬季 4m/s 4)基本风压：Wo=0.40KN/m2 5)基本雪压：So=0.35KN/m2 最大积雪深度:11cm 6)最高气温：40.6℃ 最低气温:-9.3℃ 7)最冷月平均温度：4.5℃(1—2 月) 8)最热月平均温度：29.7℃(7—9 月) 9) 最大降雨量： 50.4mm/小时 月最大降雨量：184.3mm(4—6 月)（二）工程地质条件 1)天然地面以下 0.3~0.5m 厚为杂填土,地基标准承载力为 80KPA. 杂填土以下的 3.1~4.5m 厚为粘土,地基承载力为 230KPA. 2)地下水位:天然地面以下 10m 处 3)地震设防烈度:6 度以下（三）施工条件 1）施工单位：南昌市建筑公司 2）施工人员：各工种工人数均不受限制，但要求不分工种劳动力不均衡系数 K<1.6 3）材料供应：各种材料均可保证供应 4）预制构件和模板、钢筋骨架、门窗等半成品：可由公司构件厂供应（运距 10 公里） 5）机械设备：除大吊装机械外，施工单位均能解决。 6）施工用水、电：由建设单位保证供应，路边即有水源、电源。 7）施工道路：Ⅱ级公路6、结构设计依据：《房屋建筑学》教材，建筑设计资料集 1、2、3 册，江西省建筑标准图集，《中...
