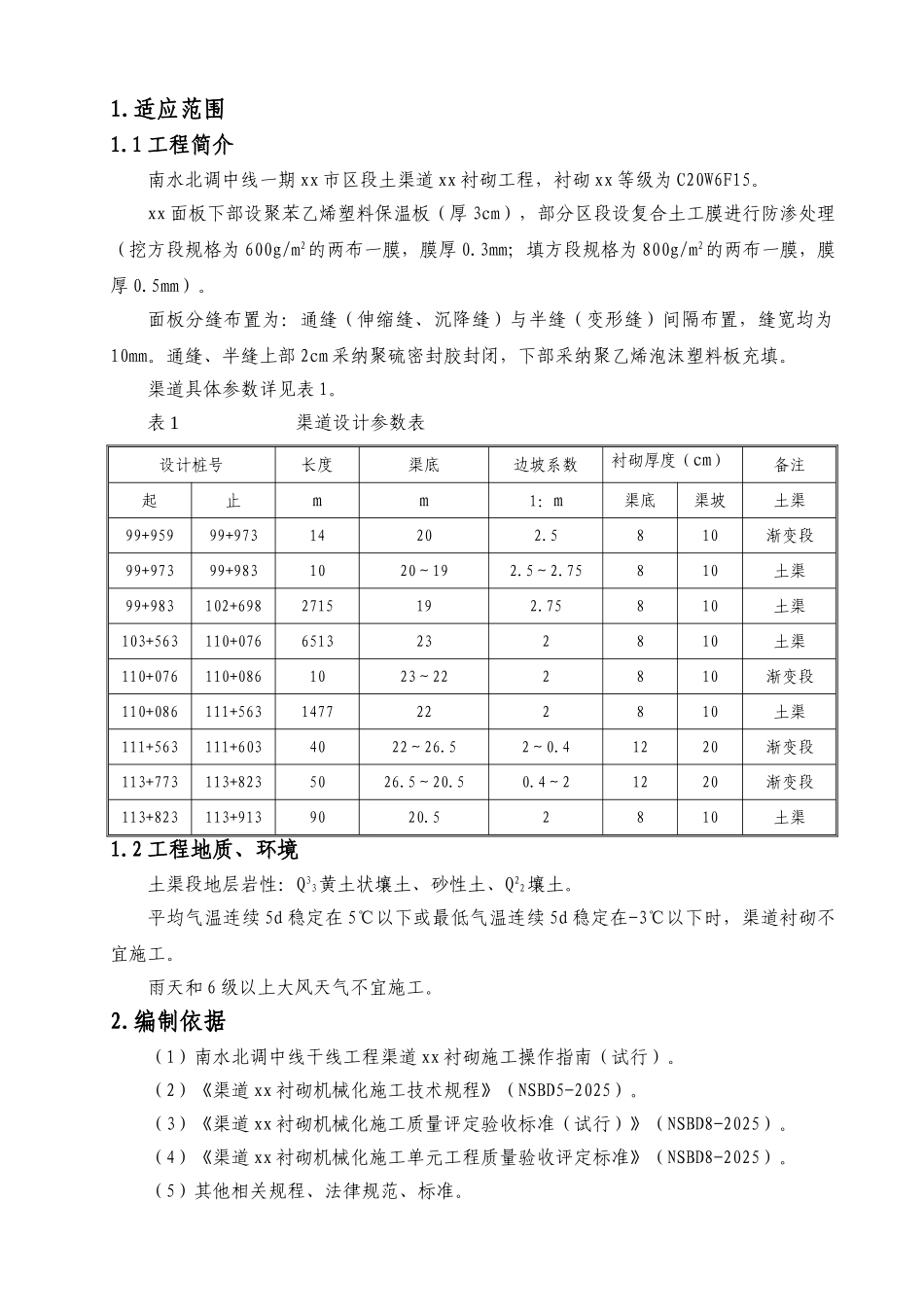

1.适应范围1.1 工程简介南水北调中线一期 xx 市区段土渠道 xx 衬砌工程，衬砌 xx 等级为 C20W6F15。xx 面板下部设聚苯乙烯塑料保温板（厚 3cm），部分区段设复合土工膜进行防渗处理（挖方段规格为 600g/m2的两布一膜，膜厚 0.3mm；填方段规格为 800g/m2的两布一膜，膜厚 0.5mm）。面板分缝布置为：通缝（伸缩缝、沉降缝）与半缝（变形缝）间隔布置，缝宽均为10mm。通缝、半缝上部 2cm 采纳聚硫密封胶封闭，下部采纳聚乙烯泡沫塑料板充填。渠道具体参数详见表 1。表 1 渠道设计参数表设计桩号长度渠底边坡系数衬砌厚度（cm）备注起止mm1：m渠底渠坡土渠99+95999+97314202.5810渐变段99+97399+9831020～192.5～2.75810土渠99+983102+6982715192.75810土渠103+563110+0766513232810土渠110+076110+0861023～222810渐变段110+086111+5631477222810土渠111+563111+6034022～26.52～0.41220渐变段113+773113+8235026.5～20.50.4～21220渐变段113+823113+9139020.52810土渠1.2 工程地质、环境土渠段地层岩性：Q33黄土状壤土、砂性土、Q22壤土。平均气温连续 5d 稳定在 5℃以下或最低气温连续 5d 稳定在-3℃以下时，渠道衬砌不宜施工。雨天和 6 级以上大风天气不宜施工。2.编制依据（1）南水北调中线干线工程渠道 xx 衬砌施工操作指南（试行）。（2）《渠道 xx 衬砌机械化施工技术规程》（NSBD5-2025）。（3）《渠道 xx 衬砌机械化施工质量评定验收标准（试行）》（NSBD8-2025）。（4）《渠道 xx 衬砌机械化施工单元工程质量验收评定标准》（NSBD8-2025）。（5）其他相关规程、法律规范、标准。3.作业流程渠道衬砌作业流程见图 1。原材料进场检测施工放样渠床整理保温板铺设衬砌机轨道铺设施工用水、电到位土工膜焊接、试验及混凝土衬砌设备调试复合土工膜铺设、焊接、试验重要隐蔽单元验收模板安装混凝土浇筑养护嵌入闭孔泡沫塑料板灌注聚硫密封胶单元验收、评定浇筑前验收下发配合比通知单切缝 图 1 渠道衬砌作业流程4.作业方法4.1 施工放样（1）衬砌施工放样根据设计要求进行，上口边缘线和底角线距中心线允许偏差±20mm（直线段）、±50mm（曲线段），采纳全站仪测量。（2）挖掘机粗削时，测量人员跟踪控制保证削坡完成后坡面预留 10～15cm，采纳自动削坡机削坡时，测量人员根据设计图纸中坡面高程点指挥设备操作手调整削坡机高度，削坡过程中，使用全站仪随时检测控制。削坡后的平整度不大于 10mm/2m。（3...
