厂房扩建工程脱气仓框架专项施工方案

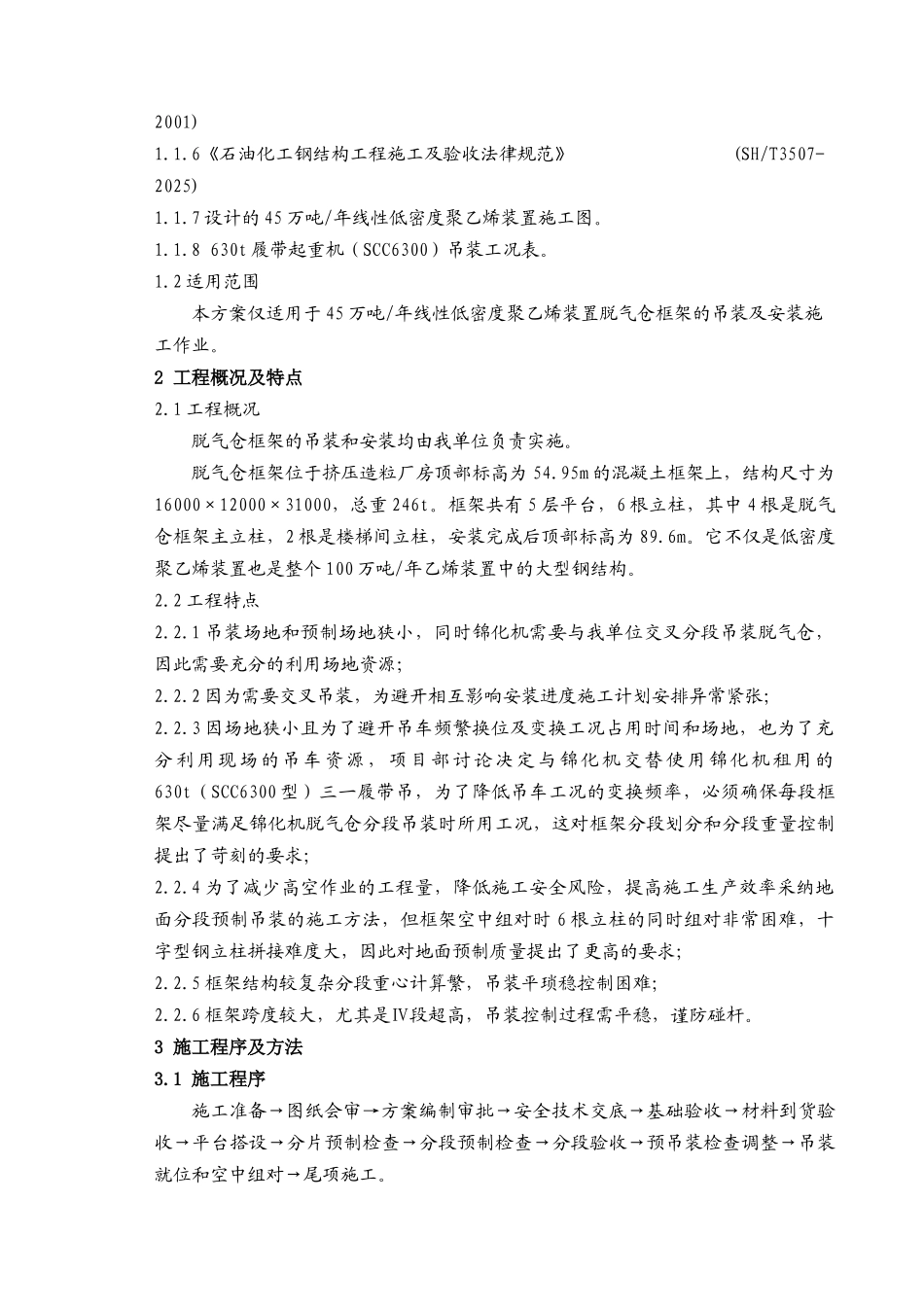

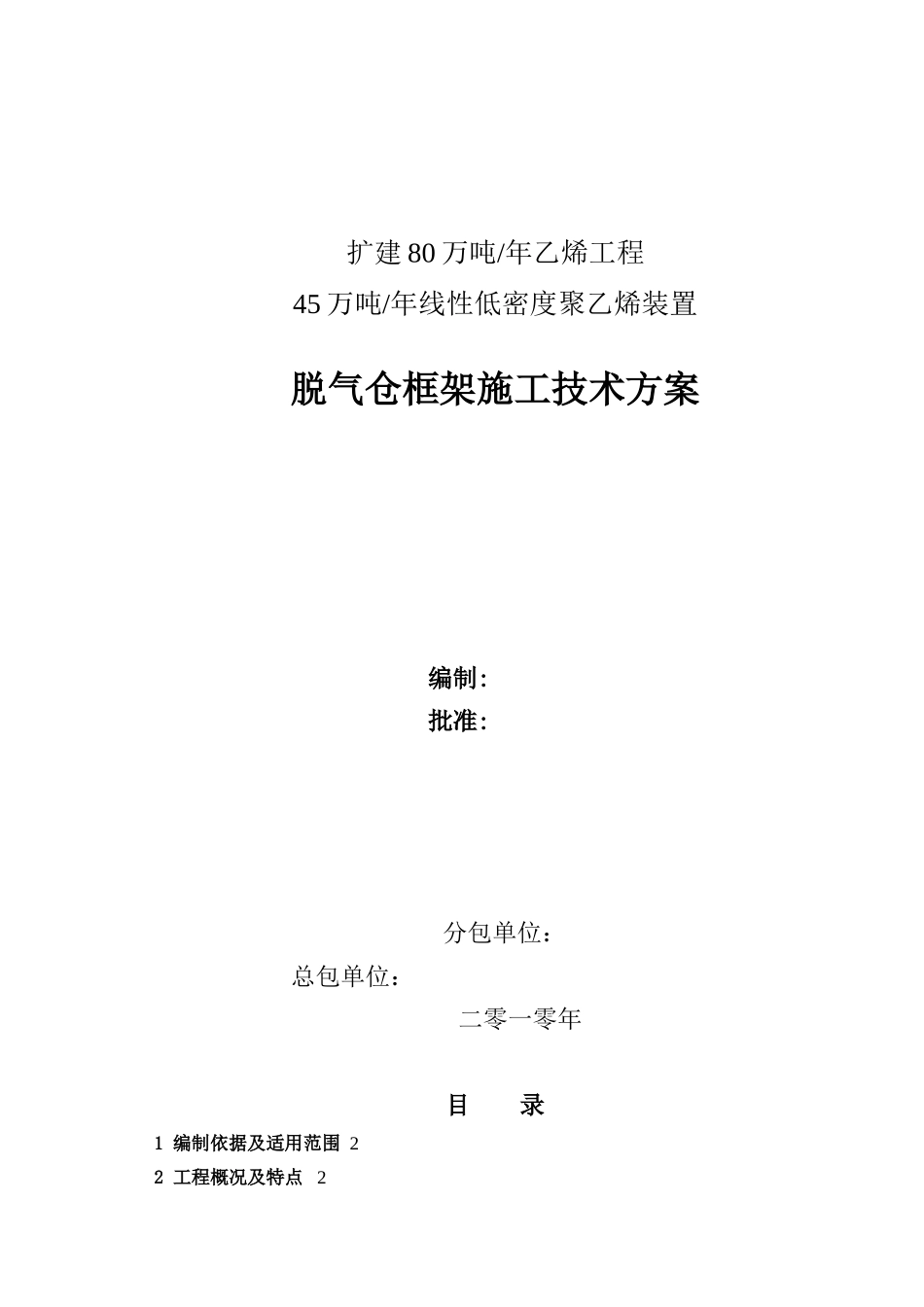

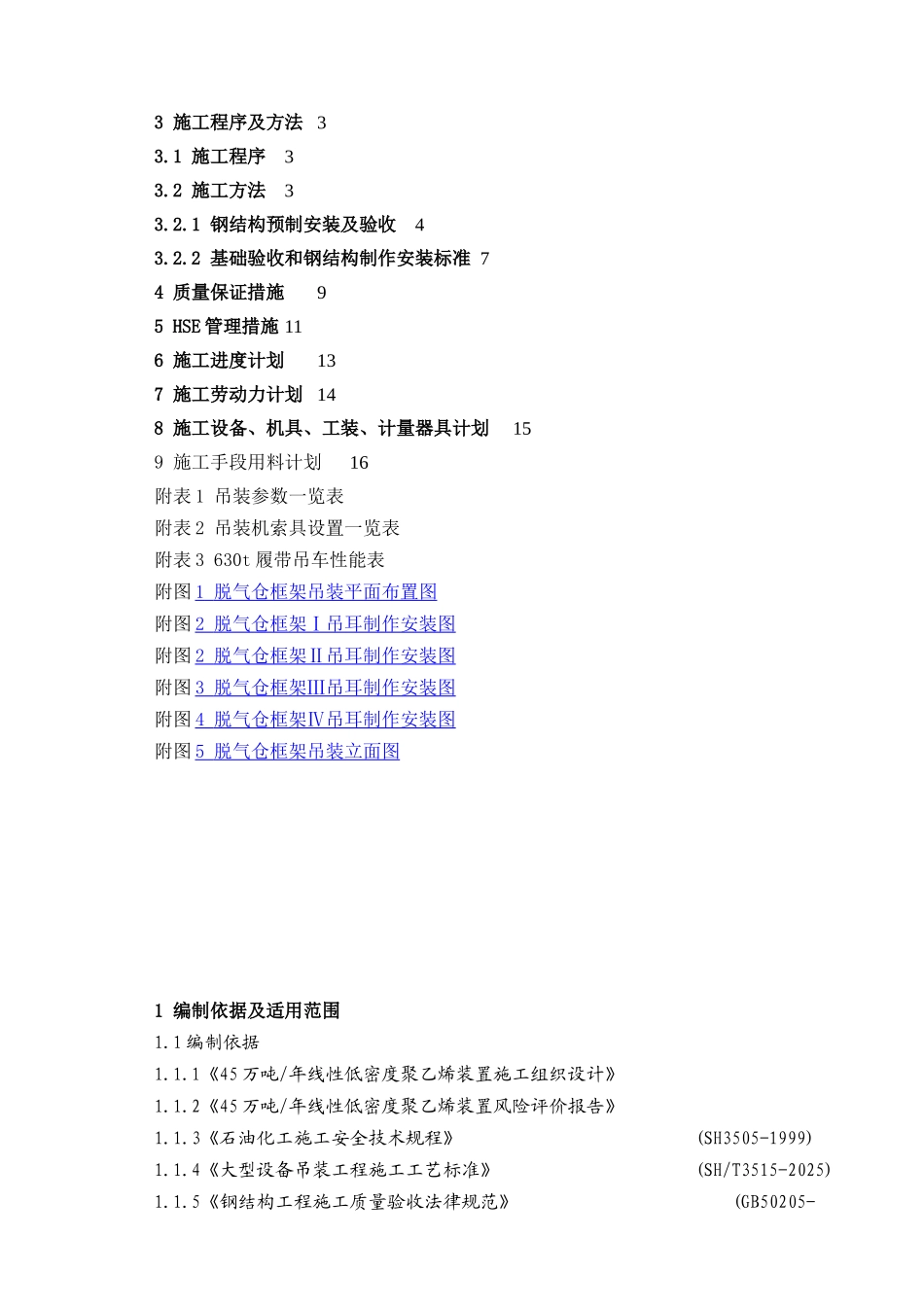

扩建 80 万吨/年乙烯工程45 万吨/年线性低密度聚乙烯装置脱气仓框架施工技术方案编制: 批准: 分包单位： 总包单位： 二零一零年目 录1 编制依据及适用范围 22 工程概况及特点 23 施工程序及方法 33.1 施工程序33.2 施工方法33.2.1 钢结构预制安装及验收43.2.2 基础验收和钢结构制作安装标准 74 质量保证措施95 HSE 管理措施 116 施工进度计划137 施工劳动力计划 148 施工设备、机具、工装、计量器具计划159 施工手段用料计划16附表 1 吊装参数一览表附表 2 吊装机索具设置一览表附表 3 630t 履带吊车性能表附图 1 脱气仓框架吊装平面布置图 附图 2 脱气仓框架Ⅰ吊耳制作安装图 附图 2 脱气仓框架Ⅱ吊耳制作安装图 附图 3 脱气仓框架Ⅲ吊耳制作安装图 附图 4 脱气仓框架Ⅳ吊耳制作安装图 附图 5 脱气仓框架吊装立面图 1 编制依据及适用范围1.1 编制依据1.1.1《45 万吨/年线性低密度聚乙烯装置施工组织设计》1.1.2《45 万吨/年线性低密度聚乙烯装置风险评价报告》1.1.3《石油化工施工安全技术规程》 (SH3505-1999)1.1.4《大型设备吊装工程施工工艺标准》 (SH/T3515-2025) 1.1.5《钢结构工程施工质量验收法律规范》 (GB50205-2001)1.1.6《石油化工钢结构工程施工及验收法律规范》 (SH/T3507-2025)1.1.7 设计的 45 万吨/年线性低密度聚乙烯装置施工图。1.1.8 630t 履带起重机（SCC6300）吊装工况表。1.2 适用范围本方案仅适用于 45 万吨/年线性低密度聚乙烯装置脱气仓框架的吊装及安装施工作业。2 工程概况及特点2.1 工程概况脱气仓框架的吊装和安装均由我单位负责实施。脱气仓框架位于挤压造粒厂房顶部标高为 54.95m 的混凝土框架上，结构尺寸为16000×12000×31000，总重 246t。框架共有 5 层平台，6 根立柱，其中 4 根是脱气仓框架主立柱，2 根是楼梯间立柱，安装完成后顶部标高为 89.6m。它不仅是低密度聚乙烯装置也是整个 100 万吨/年乙烯装置中的大型钢结构。2.2 工程特点2.2.1 吊装场地和预制场地狭小，同时锦化机需要与我单位交叉分段吊装脱气仓，因此需要充分的利用场地资源；2.2.2 因为需要交叉吊装，为避开相互影响安装进度施工计划安排异常紧张；2.2.3 因场地狭小且为了避开吊车频繁换位及变换工况占用时间和场地，也为了充分利用现场的吊车资源，项目部讨论决定与锦化机交替使用锦化机租用的630t（SCC6300 型）三一履带吊，为了降低吊车工况的...
